3.5.7
Alimentation
La procédure qui suit permet de remplacer une alimentation.
1. Mettez le serveur ainsi que tous les périphériques qui y sont reliés hors tension et
débranchez le serveur de la prise électrique.
Voir
2. Desserrez les trois vis qui fixent les déflecteurs d'air central et latéraux.
Soulevez verticalement les déflecteurs pour les retirer (voir
FIGURE 3-18
3. Déconnectez-les trois câbles d'alimentation de la carte mère (voir
FIGURE 3-19
3-24
Serveurs Sun Fire V20z et Sun Fire V40z — Guide de l'utilisateur • octobre 2005
« Mise hors tension du serveur et retrait du capot », page

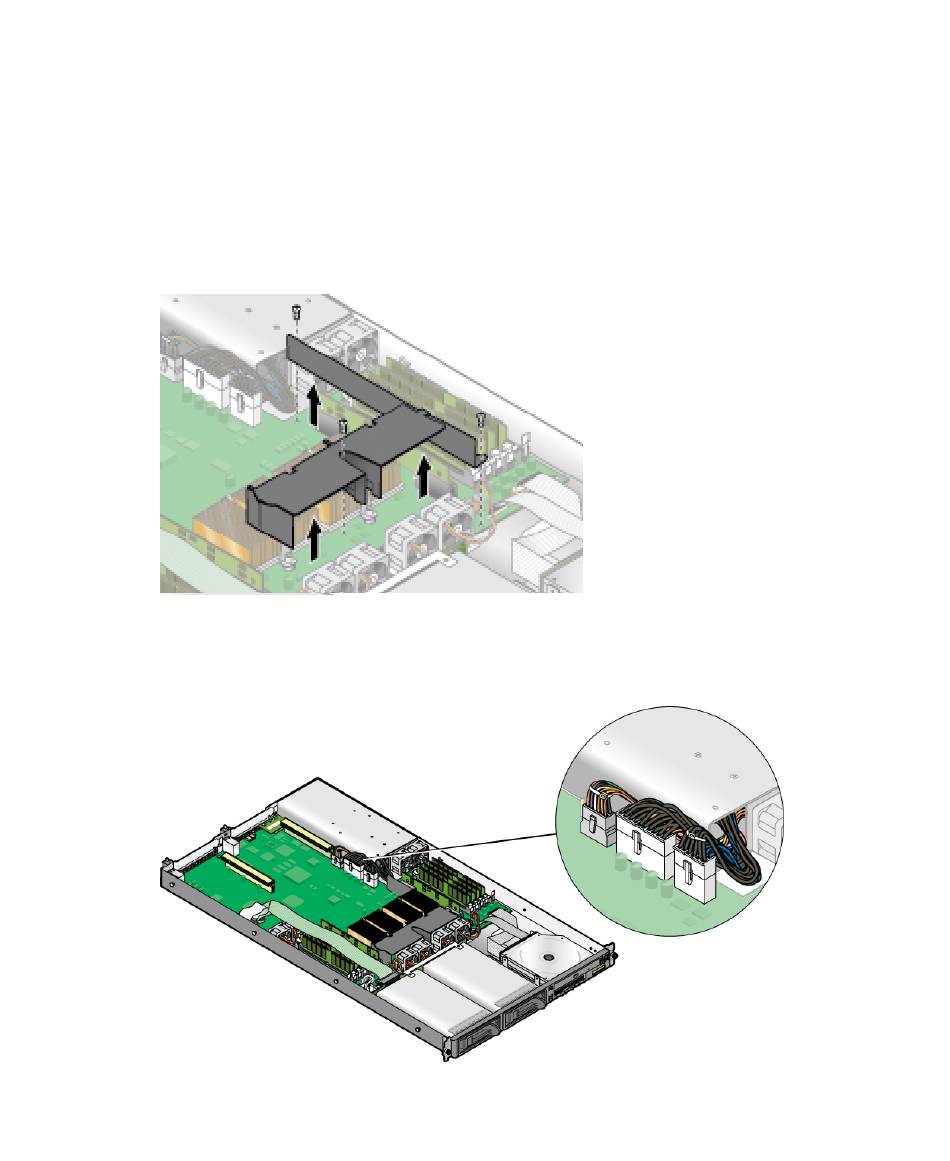

Retrait des déflecteurs d'air central et latéraux
Déconnexion des câbles d'alimentation
3-2.
):
FIGURE 3-18
).
FIGURE 3-19
