Avertissement ! Lors du montage du module PGM-5, il est vivement conseillé d'acheminer le câble (E) comme
indiqué sur la Figure 4.8 pour éviter toute interférence susceptible de se produire s'il passe trop près des antennes de
la centrale.
A. Connecteur PowerMaster-30 G2
B. Unité avant
C. Module PGM-5
D. Unité arrière
E. Câble de connexion
F. Câble plat
F1. Ce côté pour l'unité avant
F2. Ce côté pour l'unité arrière
G. Prise pour câble plat PGM-5
4.9 Module d'extension en option
(détail « K » de la Figure 4.1)
Le Module d'extension est facultatif. Si vous l'utilisez, vous ne devez pas utiliser la zone filaire ou la sirène spéciale du
panneau avant.
Remarque : le Module d'extension ne doit pas être connecté sur les produits conformes UL.
Procédez au montage du Module d'extension comme indiqué sur la Figure 4.9a.
1. Appuyez vers le bas sur le Module
d'extension (situé dans le panneau arrière),
entre ses 2 attaches.
2. Connectez le câble plat du Module
d'extension à la prise Module d'extension du
panneau avant.
Avertissement ! La prise dotée d'un système
anti-traction est destinée à l'unité avant – ne la
branchez pas à l'unité arrière !
A. 2 attaches
B. Câble plat avec système anti-traction
B1. Ce côté pour l'unité avant
B2. Ce côté pour l'unité arrière
Manuel de l'installateur PowerMaster-10/30 G2 D-306868

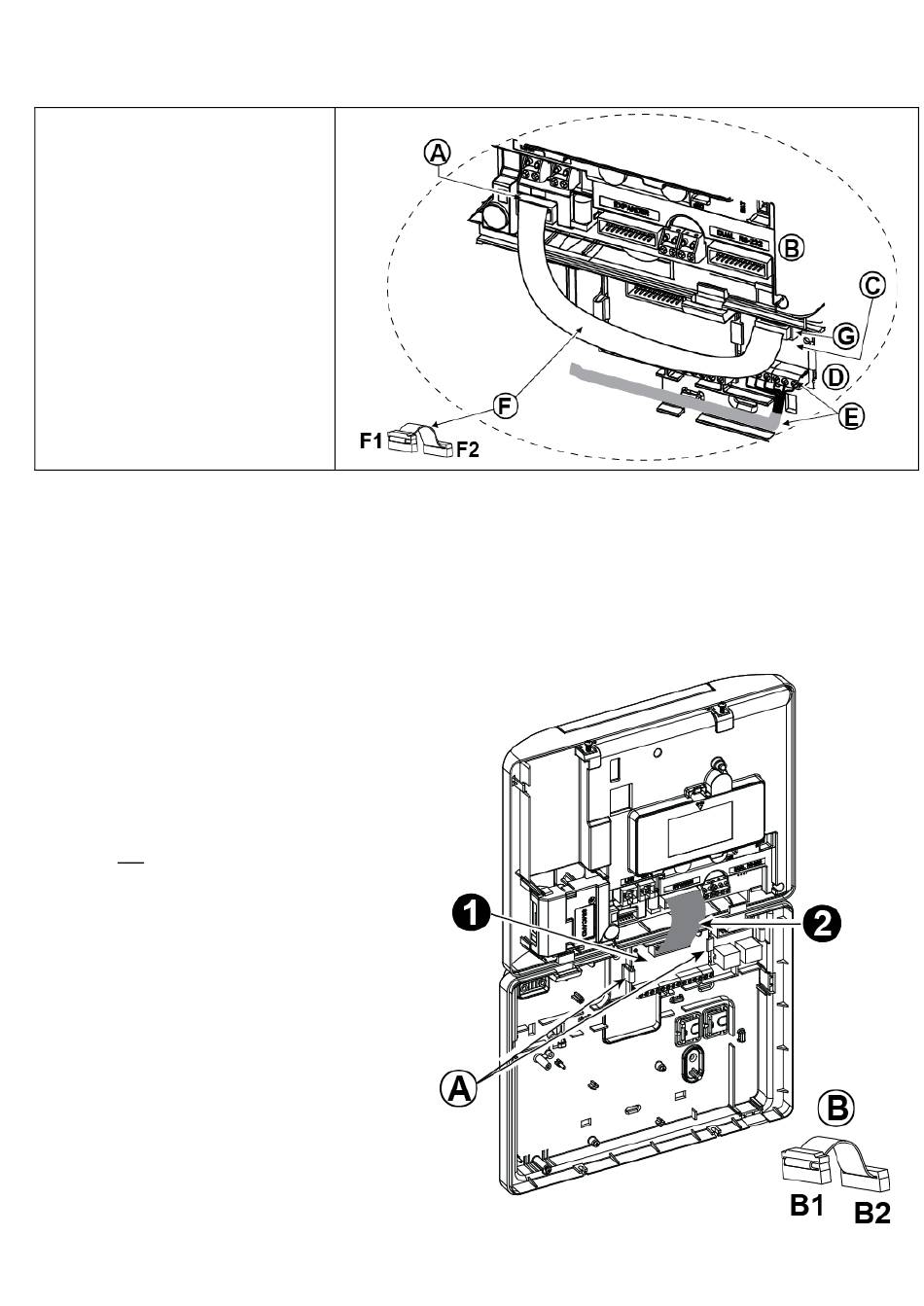

Figure 4.8 – Montage du module PGM-5
Figure 4.9a – Module d'extension
4. INSTALLATION DU POWERMASTER-30 G2
25
