3.8 Alimentation de l'unité
Mettez provisoirement le PowerMaster-10 G2 sous tension (voir Figure 3.7a). Vous pouvez également l'alimenter grâce
à la batterie de secours (voir Figure 3.8).
Ignorez toute indication d'erreur liée à l'absence de batterie ou de raccordement de ligne téléphonique.
Conformité aux normes de sécurité européennes :
a. Le modèle devra être installé en respectant les normes électriques locales.
b. Le disjoncteur devra être immédiatement accessible.
c. L'intensité nominale du disjoncteur externe devra être inférieure ou égale à 16 A.
d. Les câbles d'alimentation secteur auront un diamètre total de 13 mm et 16 mm.
Voir la Figure 3.7a – « Branchement du câble d'alimentation »

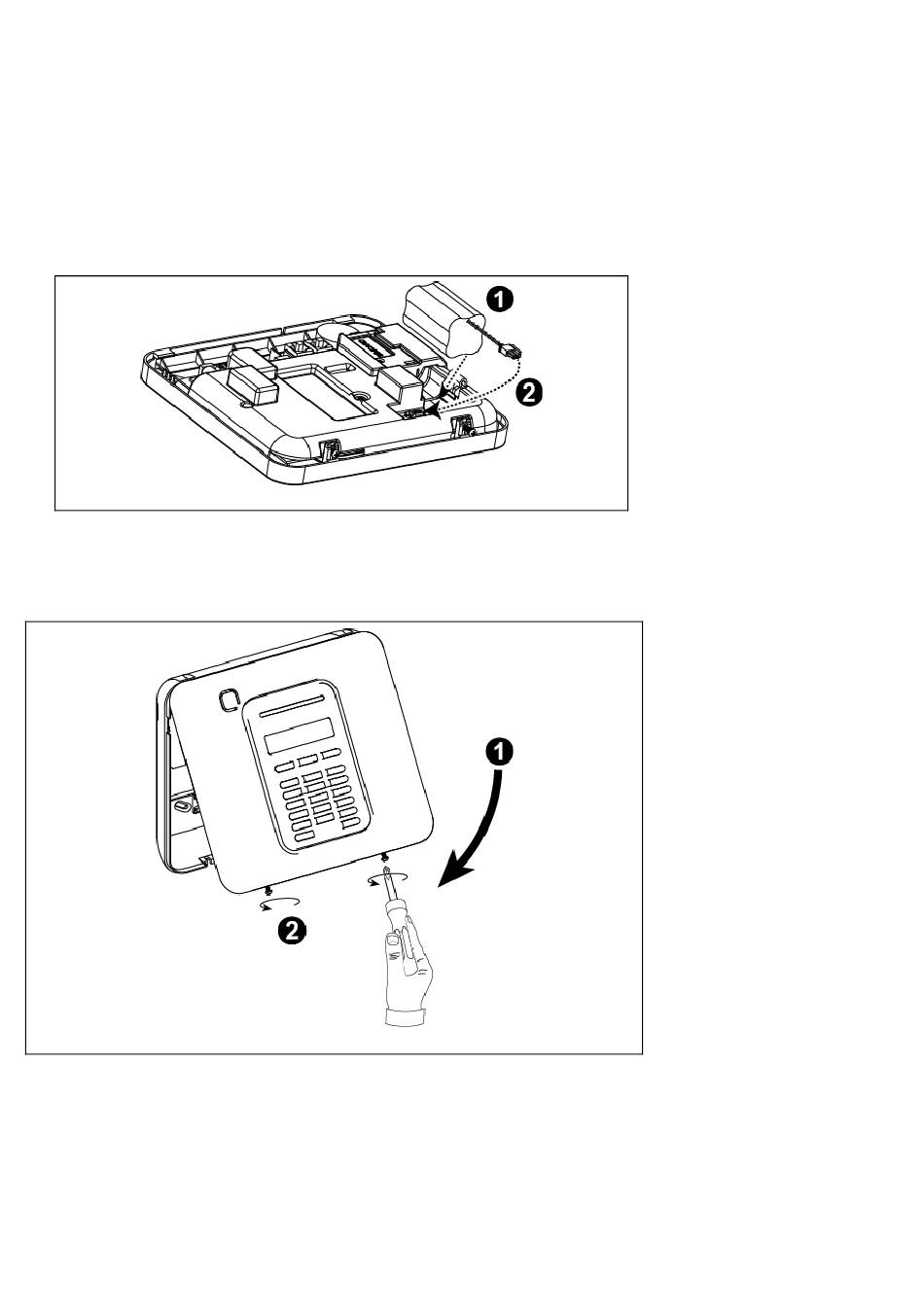

Figure 3.8 Connexion de l'alimentation à la centrale
3.9 Fermeture de la centrale PowerMaster-10 G2
La procédure de fermeture de la centrale est indiquée ci-dessous.
Manuel de l'installateur PowerMaster-10/30 G2 D-306868
Figure 3.9 – Fermeture finale
3. INSTALLATION DU POWERMASTER-10 G2
Insertion de la batterie de
secours :
Branchez le module batterie comme
indiqué dans la Figure 3.8.
1. Insérez la batterie
2. Connectez la batterie
Pour fermer la centrale :
1. Fermez le capot avant
2. Resserrez les vis
19
