3. INSTALLATION DU POWERMASTER-10 G2
A. Sortie PGM
Vmax=30 v
Imax=100 mA
B. Relais
C. Appareil
D. Alimentation externe 5 – 30
VCC∗
E. Autoprotection du détecteur
filaire∗
F. Alarme du détecteur filaire
ou clé d'armement (voir
section 5.4.2, Tableau
« Liste des types de zone »).
Pour les installations certifiées
UL, D et E doivent être certifiés
UL.
∗∗
Le PGM ne doit pas être activé
sur les produits conformes UL.
Remarques pour les installations certifiées UL :
1. Un appareil connecté à une borne PGM ne doit pas être programmé de manière à être activé pendant une période
de veille.
2. Le système sera installé conformément à C22.1 – Code canadien de l'électricité, première partie.
3. Une distance de 0,6 cm devra être respectée entre le câble téléphonique et le câble basse tension (zones, circuit
sirène, etc.). N'acheminez pas les câbles LINE et SET dans le même chemin de câble avec d'autres fils.
4. Ne le branchez pas à une prise contrôlée par un commutateur.
5. Les zones filaires sont réservées à un usage CAMBRIOLAGE.
6. L'autoprotection (E) doit être certifiée UL.
7. Configuration système minimale pour CAMBRIOLAGE : Centrale (PowerMaster-10 G2 ou PowerMaster-30 G2).
Appareil de détection des intrusions (contact magnétique, PIR, zone filaire, etc.), Récepteur de Centre de
surveillance certifié UL.
8. Configuration système minimale pour INCENDIE : Centrale (PowerMaster-10 G2 ou PowerMaster-30 G2). Zone
etc., Détecteur de fumée (SMD-426/427 PG2), Récepteur de Centre de surveillance certifié UL.
16
CÂBLAGE DU PGM ET DE LA ZONE
Remarque :
Le détecteur filaire doit être installé à au moins 2 mètres de la centrale.
Concernant la zone filaire, la centrale classe les événements en fonction de
la résistance mesurée, indiquée dans le tableau ci-dessous.
Résistance de fin de ligne ou clé d'armement
Plage
0 kΩ ↔ ∼1,76 kΩ
∼1,76 kΩ ↔ ∼2,64 kΩ
∼2,64 kΩ ↔ ∼3,52 kΩ Autoprotection Autoprotection
∼3,52 kΩ ↔ ∼5,26 kΩ
∼526 kΩ ↔
Remarques :
1. Les résistances E.O.L (boucle fin de ligne) sont des résistances 2.2 kΩ
de 1/4 W, 5 % fournies avec la centrale. Elles sont certifiées UL sous le
nom EOLR-3, kit n°57000850.
2. Si la clé d'armement est activée, la zone filaire doit se trouver dans la
zone protégée.

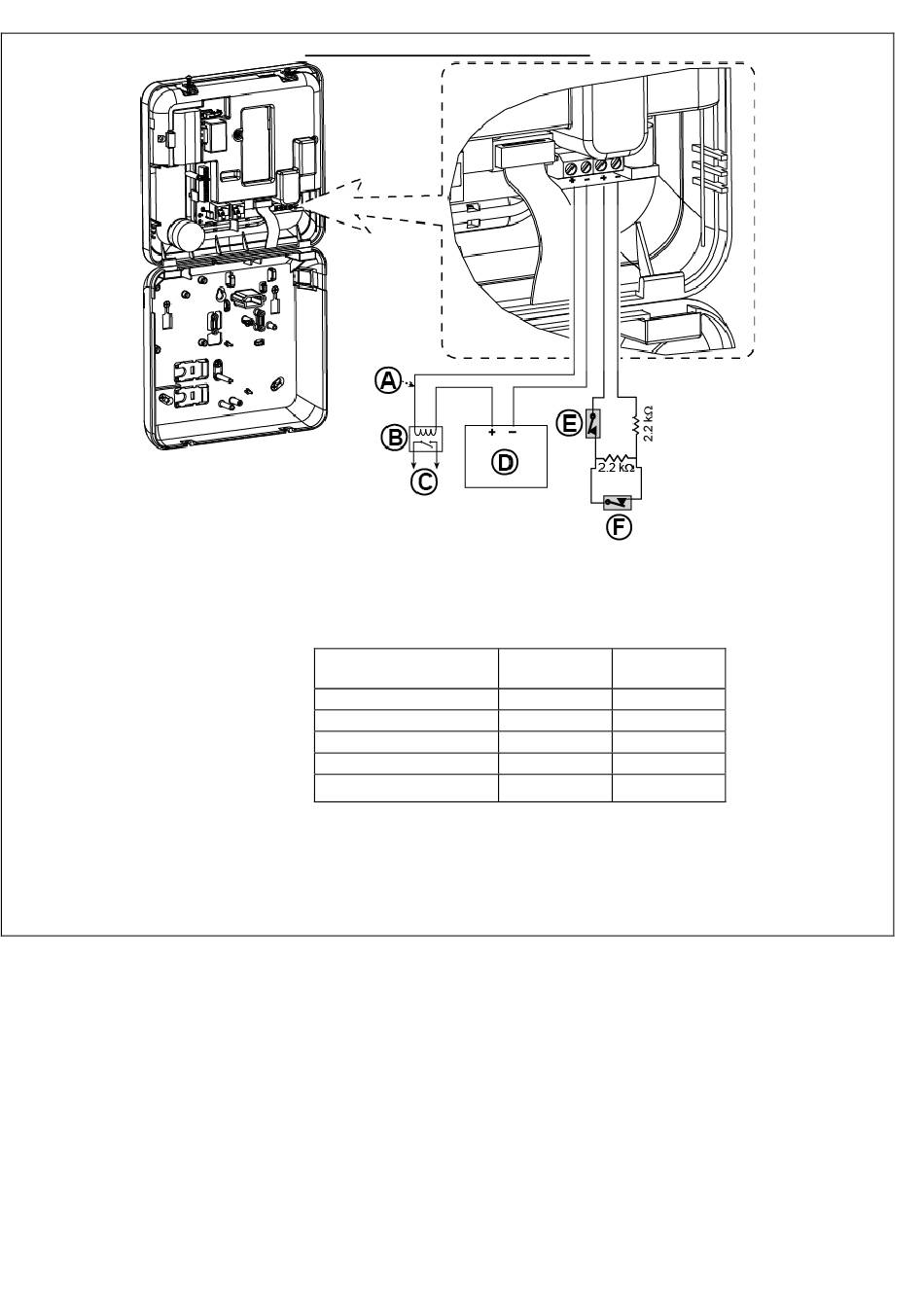

Figure 3.6b – Câblage du PGM et de la zone
Zone
Clé
d'armement
Autoprotection Autoprotection
Normale
Armement
Alarme
À l'arrêt
Autoprotection Autoprotection
Manuel de l'installateur PowerMaster-10/30 G2 D-306868
