4. INSTALLATION DU POWERMASTER-30 G2
4.7 Montage du module optionnel DUAL RS-232
(détail « F » de la Figure 4.1)
Le Dual RS-232 est un module qui permet de connecter simultanément deux appareils, quels qu'ils soient, tels qu'un
PC local de programmation ou un module cellulaire.
Le module cellulaire permet au système PowerMaster-30 G2 de fonctionner par réseau cellulaire (pour plus
d'informations sur les fonctionnalités et connexions du modem cellulaire, voir les instructions d'installation du modem
cellulaire).
Remarque : le module Dual RS-232 ne doit pas être connecté sur les produits conformes UL.
1. Pour installer le module DUAL RS-232 dans
la centrale, insérez-le à l'emplacement
indiqué (voir Figure 4.7) en appuyant dessus
jusqu'à entendre un déclic.
2. Branchez le câble plat (inclus dans
l'emballage du module) entre la centrale et
la prise du DUAL RS-232.
Avertissement ! La prise dotée d'un système
anti-traction est destinée à l'unité avant – ne
la branchez pas à l'unité arrière !
3. Branchez un PC local au connecteur (B) ou
(C) du module DUAL RS-232, comme
indiqué sur la Figure 4.7.
A. Module DUAL RS-232
B. Connecteur pour PC
C. Connecteur pour PC
D. Câble PC Visonic
E. Câble plat avec système anti-traction
E1. Ce côté pour l'unité avant
E2. Ce côté pour l'unité arrière
F. Connecteur de câble plat
4.8 Installation de PGM-5
(situé à la place du détail « F » de la Figure 4.1)
Le PGM-5 est un module d'interface de sortie conçu pour transmettre des signaux d'alarme, de problèmes et d'état à
des appareils externes tels que les transmetteurs de surveillance sans fil longue portée, les systèmes de caméras de
surveillance, les systèmes de domotique et les panneaux d'annonces à LED (pour plus d'informations, voir les
Instructions d'installation du PGM-5.
Le PGM-5 est doté de 5 sorties relais et est conçu pour être utilisé en tant que module complémentaire plug-in interne
avec la centrale PowerMaster-30 G2.
Montez le module PGM-5 comme indiqué dans la Figure 4.8.
1. Appuyez vers le bas sur le module PGM-5 (D), situé dans le panneau arrière, entre ses 2 attaches.
2. Connectez le câble plat (F) du module PGM-5 à la prise PGM-5 du panneau avant et à la prise pour câble plat du
PGM-5 (G).
Avertissement ! Le connecteur doté d'un système anti-traction (F1) est destiné à l'unité avant – ne le branchez pas à
l'unité arrière !
Remarques :
i)
Le PGM-5 sera actif uniquement si l'option PGM-5 a été activée par défaut dans la centrale.
ii) Pour obtenir des instructions de câblage, consulter les Instructions d'installation du PGM-5 fournies avec le
module.
iii) Module plug-in PGM-5 non évalué par UL.
24

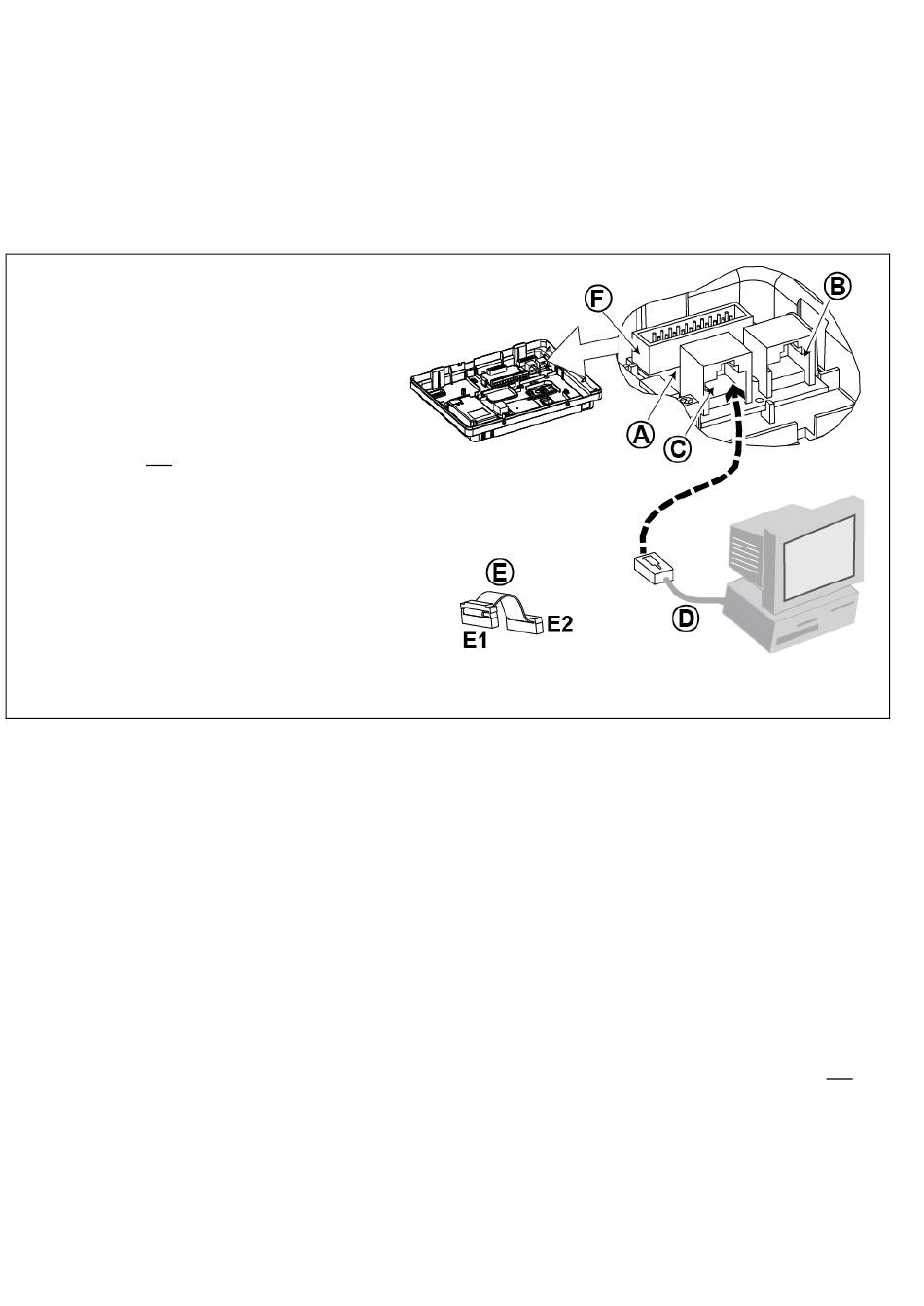

Figure 4.7 – Montage du module Dual RS-232
Manuel de l'installateur PowerMaster-10/30 G2 D-306868
