4.7 Montage de la carte d'extension

Le module d'extension permet le raccordement du
module d'écoute déporté, de la sirène extérieure
filaire, de la sirène interieure filaire ou du flash et le
raccordement de détecteurs filaires
Le module d'extension permet également le
raccordement d'un périphérique de votre choix à la
sortie du PGM (programmable) qui est activée
suivant des conditions prédéfinies.

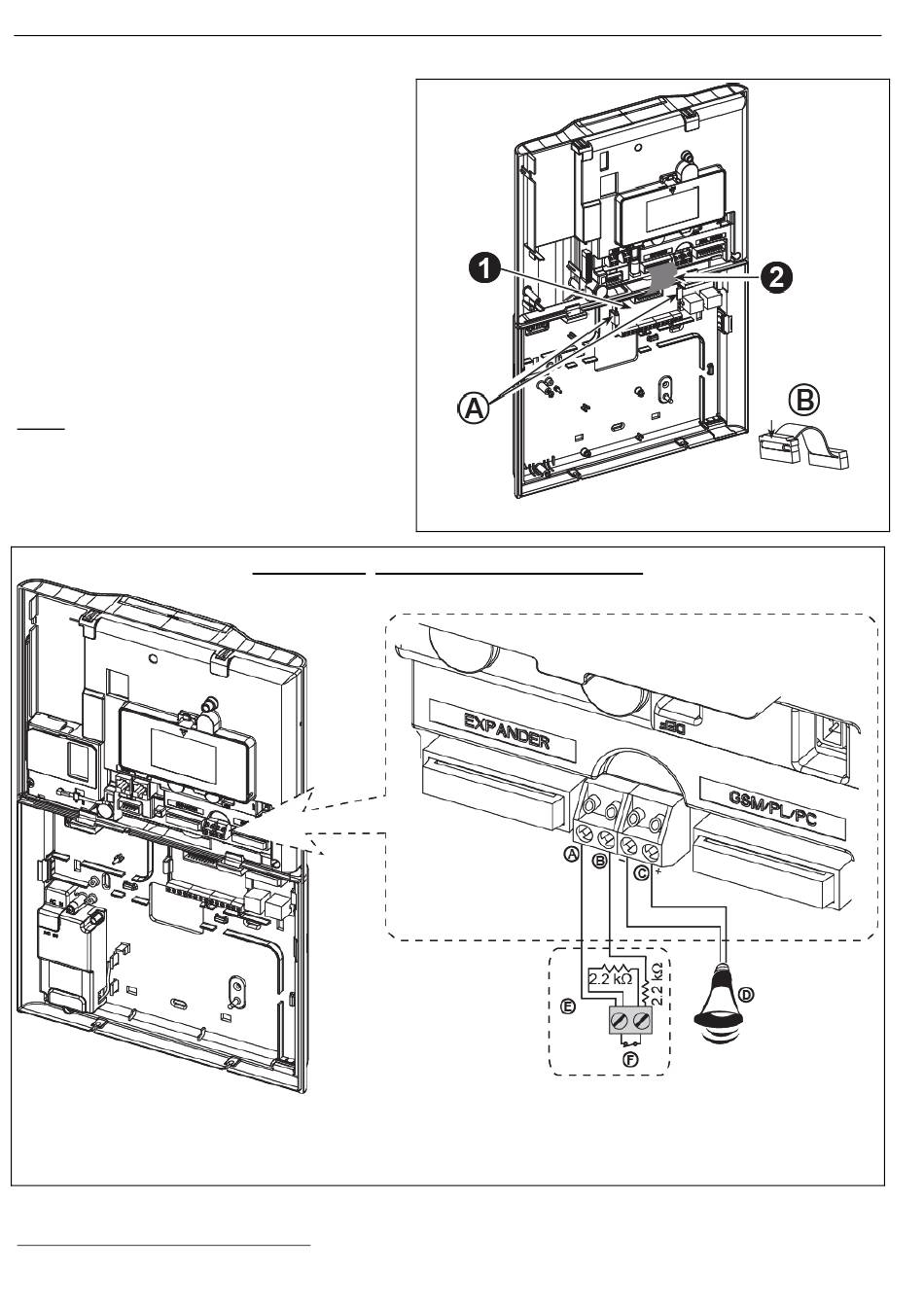

Montez le module d'extension comme indiqué dans le
Schéma 4.7a.
1. Appuyez vers le bas le module d'extension (situé
au niveau du fond) entre ses 2 fixations.
2. Branchez le câble plat du module d'extension sur
le réceptacle d'extension de la face avant.
Avertissement! Le réceptacle avec collier de
serrage est réservé pour la face avant uniquement –
ne pas le brancher au fond!
A. 2 pinces
B. Collier de serrage
A. GND
B. Zone filaire
C. Sirène
D. Sirène extérieure fiilaire MG MG441PDS ou
similaire à 6-12VDC, 150 mA max
1
Les zones filaires peuvent être enregistrées dans n'importe quelle zone de la centrale PowerMaster-30 G2 de 01 à 64
D-303733 PowerMaster-10/30 G2 Guide d'installation
1
.

ZONE FILAIRE & BRANCHEMENT DE LA SIRENE
Schéma 4.7b – Zone filaire
4. INSTALLATION DU PowerMaster-30 G2
Schéma 4.
7a –Montage du module d'extension
E. Contact magnétique ou tout autre contact (pas un
détecteur)
F. N.C de l'alarme

et branchement de la sirène
