3.6 Ajout de zones filaires ou d'un appareil PGM

Outils nécessaires : cutter et tournevis plat 3 mm
Le câblage du PowerMaster-10 G2 est illustré sur les Figures 3.6a à 3.7b.
Pour acheminer le câble, procédez comme suit :
1. Percez le ou les orifices prédécoupés gauche et droit et faites-y passer le ou les câbles requis.
2. Retirez les parties centrales et réutilisez-les comme serre-câbles.
3. Positionnez le serre-câbles (1 sur 2) comme indiqué sur l'illustration et faites-le pivoter pour l'insérer.
4. Utilisez un tournevis plat pour exercer une légère pression vers le bas sur le point illustré sur le schéma. Vérifiez
que le serre-câbles est solidement fixé (clic).
Manuel de l'installateur PowerMaster-10/30 G2 D-306868
INSTRUCTIONS D'ACHEMINEMENT DU CÂBLE

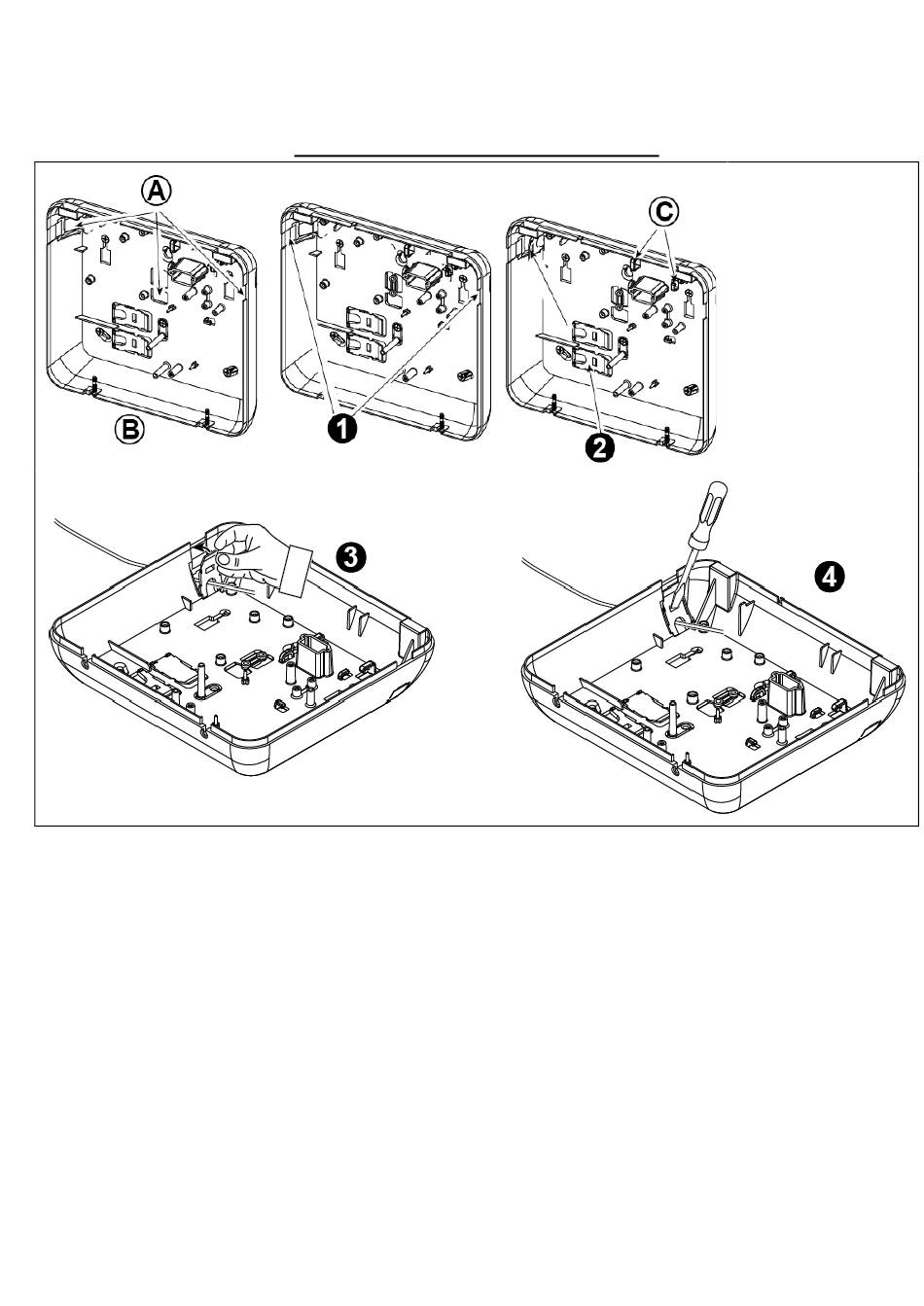

Figure 3.6a – Câblage
3. INSTALLATION DU POWERMASTER-10 G2
A. Options d'entrée
de câble
B. Unité arrière
C. Attaches pour
câble
15
