3. INSTALLATION DU POWERMASTER-10 G2
3.2 Connexion à la ligne téléphonique
Connectez le câble téléphonique au connecteur SET et connectez le câble de la ligne téléphonique au connecteur
LINE (à travers l'entrée de câble de votre choix).
Remarques :
1. La longueur du câble téléphonique ne doit pas dépasser 3 mètres.
2. Pour les installations certifiées UL, le câble téléphonique doit être d'au moins 26 AWG.
A. SET
B. LINE
C. Prise téléphonique murale
A. SET
B. LINE
C. Cordon RJ-31X
D. Prise RJ-31X à 8 positions
E. Gris
F. Rouge
Cet équipement est conçu pour être raccordé au réseau téléphonique au moyen d'un connecteur RJ11 conforme aux
règles et exigences de la Partie 68 de ACTA et d'un connecteur RJ31X correctement posé. Pour plus d'informations,
voir le schéma ci-dessus.
En l'absence de connecteur RJ31X (contactez votre opérateur téléphonique ou un installateur qualifié), la ligne
téléphonique doit tout d'abord être raccordée à l'unité PowerMaster-10 G2, puis tous les autres équipements
domestiques doivent être connectés à la prise « téléphone » du PowerMaster-10 G2.
12
CABLAGE TELEPHONIQUE
CABLAGE TELEPHONIQUE EN AMERIQUE DU NORD
G. Vert
H. Marron
I.
Prise RJ-31X
J. Ligne venant de la rue
K. Téléphones domestiques

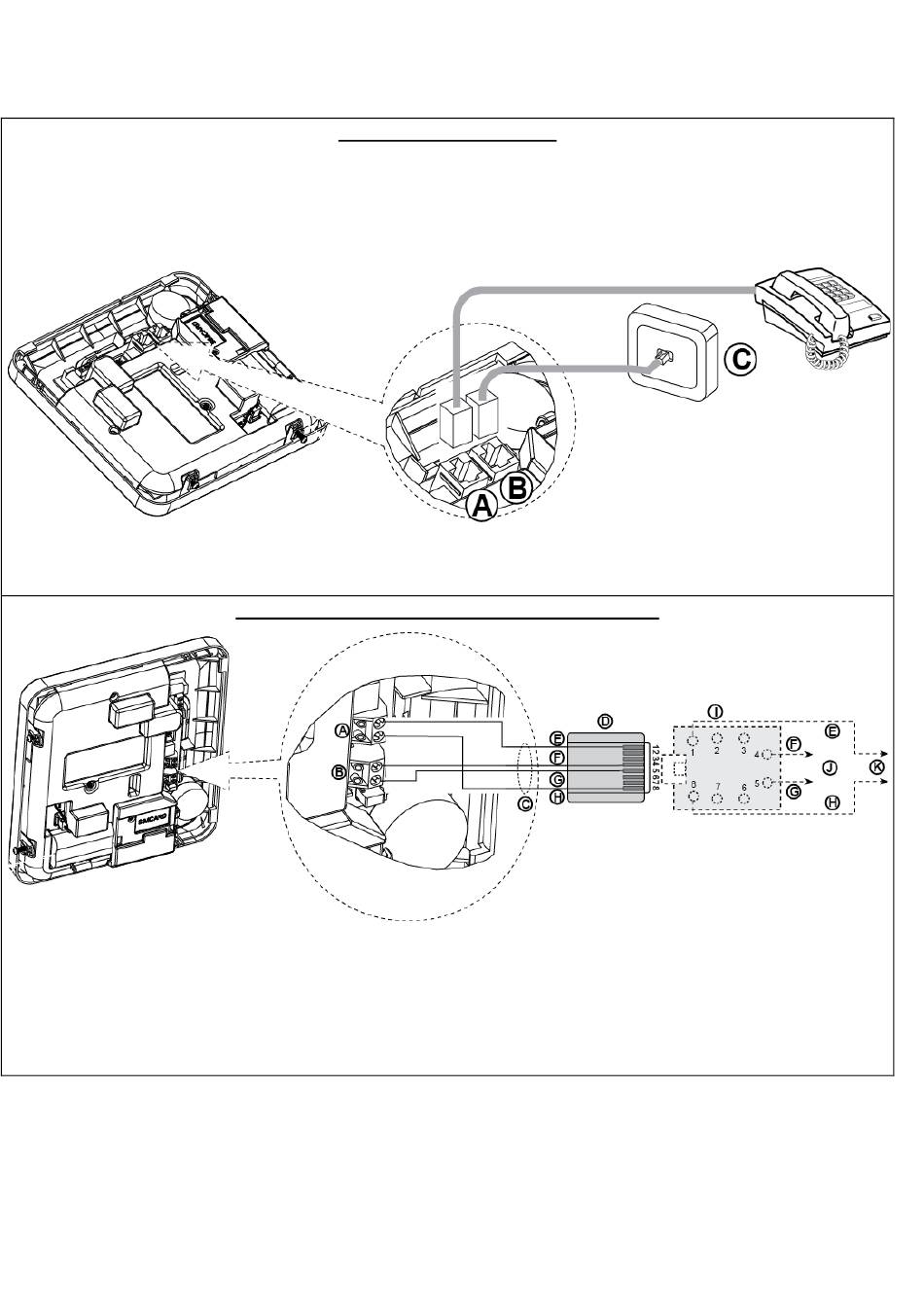

Figure 3.2 – Câblage téléphonique
Manuel de l'installateur PowerMaster-10/30 G2 D-306868
