4.2 Ouverture de la centrale PowerMaster-30 G2 et montage sur équerres
Pour ouvrir l'appareil :
1. Desserrez les vis
2. Retirez le couvercle avant.
3. Marquez 4 points de perçage sur la surface de montage
puis
percez 4 trous et insérez des ancrages muraux
fixez l'unité arrière à l'aide de 4 vis
4.3 Connexion à la ligne téléphonique
(détail « M » de la Figure 4.1)
A. LINE
B. SET
Connectez le câble téléphonique au connecteur SET et connectez le câble de la ligne téléphonique au connecteur
LINE (à travers l'entrée de câble de votre choix).
Remarques :
1. La longueur du câble téléphonique ne doit pas dépasser 3 mètres.
2. Pour les installations certifiées UL, le câble téléphonique doit être d'au moins 26 AWG.
Manuel de l'installateur PowerMaster-10/30 G2 D-306868

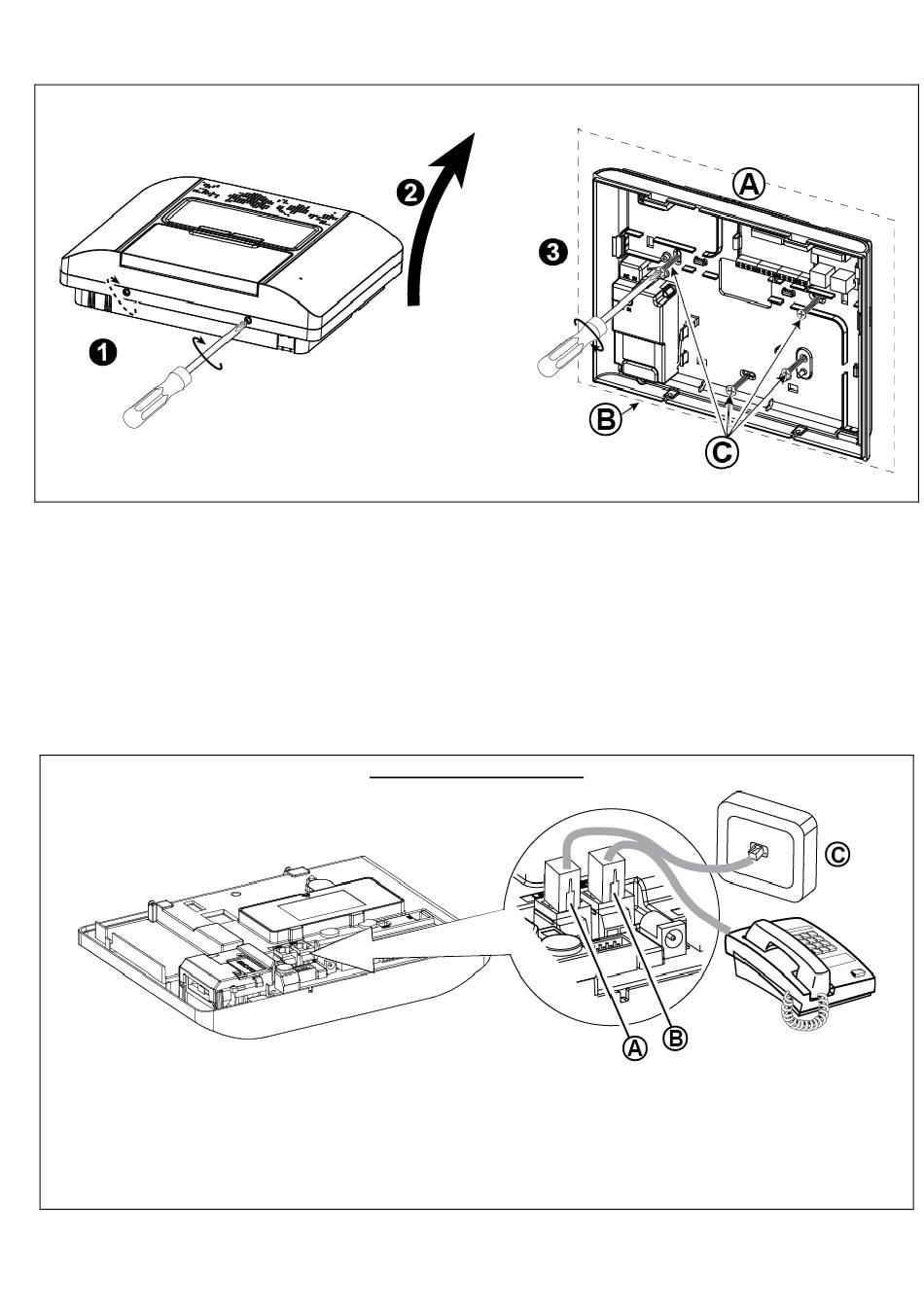

Figure 4.2 – Montage de l'unité arrière
CABLAGE TELEPHONIQUE
C. Prise téléphonique murale
Figure 4.3a – Câblage téléphonique
4. INSTALLATION DU POWERMASTER-30 G2
A. Surface de montage
B. Unité arrière
C. Vis
,
, puis
21
