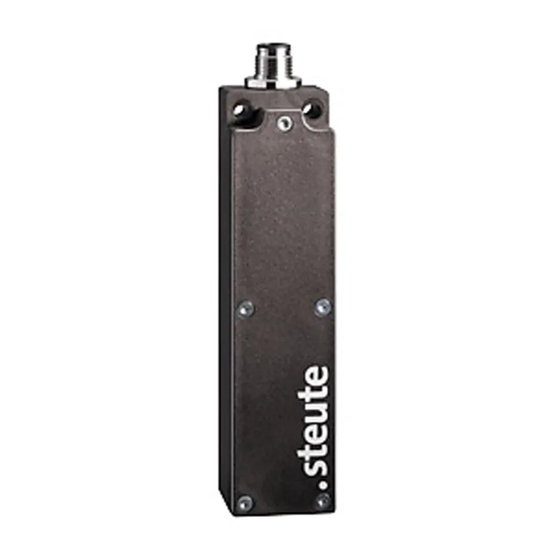

steute RF 96 ST SW868 Instructions De Montage Et De Câblage

RF 96 ST SW868/SW915/SW917/SW922
Montage- und Anschlussanleitung / Funk-Universalsender
Mounting and wiring instructions / Wireless universal transmitter
Instructions de montage et de câblage / Emetteur universel sans fil
Istruzioni di montaggio e collegamento / Trasmettitore universale wireless
Instruções de montagem e instalação / Transmissor universal sem fio
Deutsch (Originalbetriebsanleitung)
Nutzung der Montage- und Anschlussanleitung
Sämtliche in dieser Montageanleitung beschriebenen Handhabungen
dürfen nur durch ausgebildetes und vom Anlagenbetreiber autorisier-
tes Fachpersonal durchgeführt werden.
1. Montage- und Anschlussanleitung lesen und verstehen.
2. Geltende Vorschriften über Arbeitssicherheit und Unfallverhütung
einhalten.
3. Gerät installieren und in Betrieb nehmen.
Auswahl und Einbau der Geräte sowie ihre steuerungstechnische Ein-
bindung sind an eine qualifizierte Kenntnis der einschlägigen Gesetze
und normativen Anforderungen durch den Maschinenhersteller ge-
knüpft. Im Zweifelsfall ist die deutsche Sprachversion dieser Anleitung
maßgeblich.
Lieferumfang
Gerät, Montage- und Anschlussanleitung, Kartonage.
Bestimmungsgemäßer Gebrauch
Das Gerät dient der Funkübermittlung von Schaltinformationen. Beim
Schließen und Öffnen eines Schalters sowie dem Überschreiten und
Unterschreiten eines Schwellwertes wird jeweils ein entsprechendes
Telegramm an den Empfänger gesendet. Der Empfänger muss das
sWave ® -Protokoll der steute-Module unterstützen.
Befestigung und Anschluss
Das Gerät auf einer ebenen Fläche befestigen. Das Gerät gemäß der in
der Montage- und Anschlussanleitung des Empfängers beschriebenen
Inbetriebnahme einlernen. Die Reichweite hängt stark von den örtli-
chen Gegebenheiten ab. So kann das Funksignal stark von leitfähigen
Materialien beeinträchtigt werden. Dies gilt auch für dünne Folien wie
z.B. Aluminiumkaschierung auf Dämmmaterialien.
Zuordnung der Einsatzorte und Funkfrequenzen:
Gerätetyp Funkfrequenz
SW868 868,3 MHz
SW915 915,0 MHz
SW917 917,0 MHz
SW922 916,5 MHz
Externe Geräte
Externe Geräte an Stecker M12 anschließen. Zum Anschließen exter-
ner Geräte (Sensoren oder Schalter): siehe Abschnitt »Anschluss ex-
terner Geräte«. Bei der Montage des externen Gerätes dessen Monta-
geanleitung beachten.
Einsatzort Entsprechend
EU 2014/53/EU (RED)
USA FCC
Kanada IC
Mexiko IFT
Brasilien ANATEL
Japan ARIB STD-T108
Anschließbare Geräte:
Gerät
0,3 m
RF IS M8 nb-ST
RF IS M12 nb-ST
RF IS M18 nb-ST
RF IS M30 nb-ST
RF RC 20 1S-ST 1335490
Anschlussleitung,
offene Aderenden
Weitere anschließbare Geräte: Schalter mit Goldkontakten; Schalter
mit hermetisch gekapselten Kontakten. Zum Anschluss die An-
schlussleitung (1215497) verwenden.
Reichweitenplanung
Das Funksignal wird auf dem Weg vom Sender zum Empfänger ge-
dämpft. Zusätzlich wird das Funksignal durch Hindernisse beeinflusst.
Der Grad der Dämpfung hängt vom Material des Hindernisses ab.
Die folgenden Tabellen dienen als Anhaltspunkt.
Durchdringung von Funksignalen:
Material
Holz, Gips, Glas unbeschichtet
Backstein, Pressspanplatten
Armierter Beton
Metall, Aluminiumkaschierung, Wasser
Typische Reichweiten:
Einsatzort
im Freifeld (SW868/915/917)
im Freifeld (SW922)
Innenbereich (SW868/915/917)
Innenbereich (SW922)
Feldstärkemessgerät für Reichweitentest:
Sender Gerät
SW868 swView 868 MHz
SW915 swView 915 MHz
SW917/SW922
1 / 20
Artikel-Nr. (Kabellänge)
0,5 m 1 m 2 m
1470040 1373082 1305745
1228522 1356467 1189974
1261564 auf Anfrage 1189975
1260490 1228548 1189976
1215497
Durchlässigkeit
90...100 %
65...95 %
10...90 %
0...10 %
Reichweite (ca.)
450 m
150 m
40 m
20 m
Artikel-Nr.
1190393
1221794
auf Anfrage
