BA RD24e_RD28e fr 05

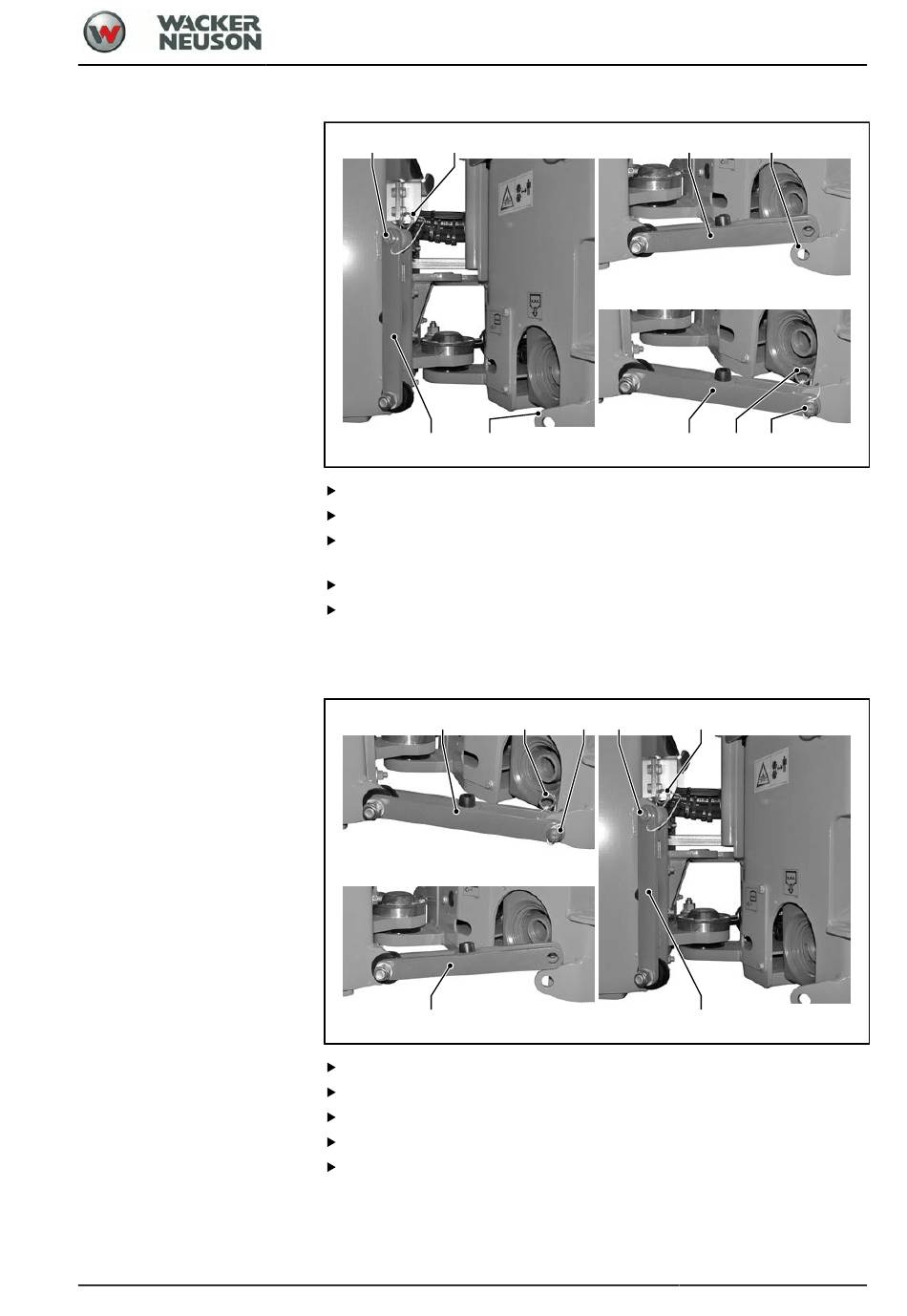

Activer la barre de blocage
2
1
3
4
Sortir la goupille à ressort [1] du boulon [2].
Sortir le boulon [2].
Desserrer la barre de jonction [3] et la rabattre dans la réception
opposée [4].
Bloquer la barre de jonction avec le boulon [2] dans la réception [4].
Glisser la goupille à ressort [1] dans le boulon [2].
La barre de blocage est activée.
a
Desserrer la barre de blocage
3
3
Sortir la goupille à ressort [1] du boulon [2].
Sortir le boulon [2].
Rabattre la barre de jonction [3] vers le haut et bien appuyer.
Bloquer la barre de jonction [3] avec le boulon [2].
Glisser la goupille à ressort [1] dans le boulon [2].
La barre de blocage est désactivée.
a
Avant le déchargement/le transport/la mise en service
1
2
2
Maniement
3
4
3
1
2
1
3
55
