Installation électrique

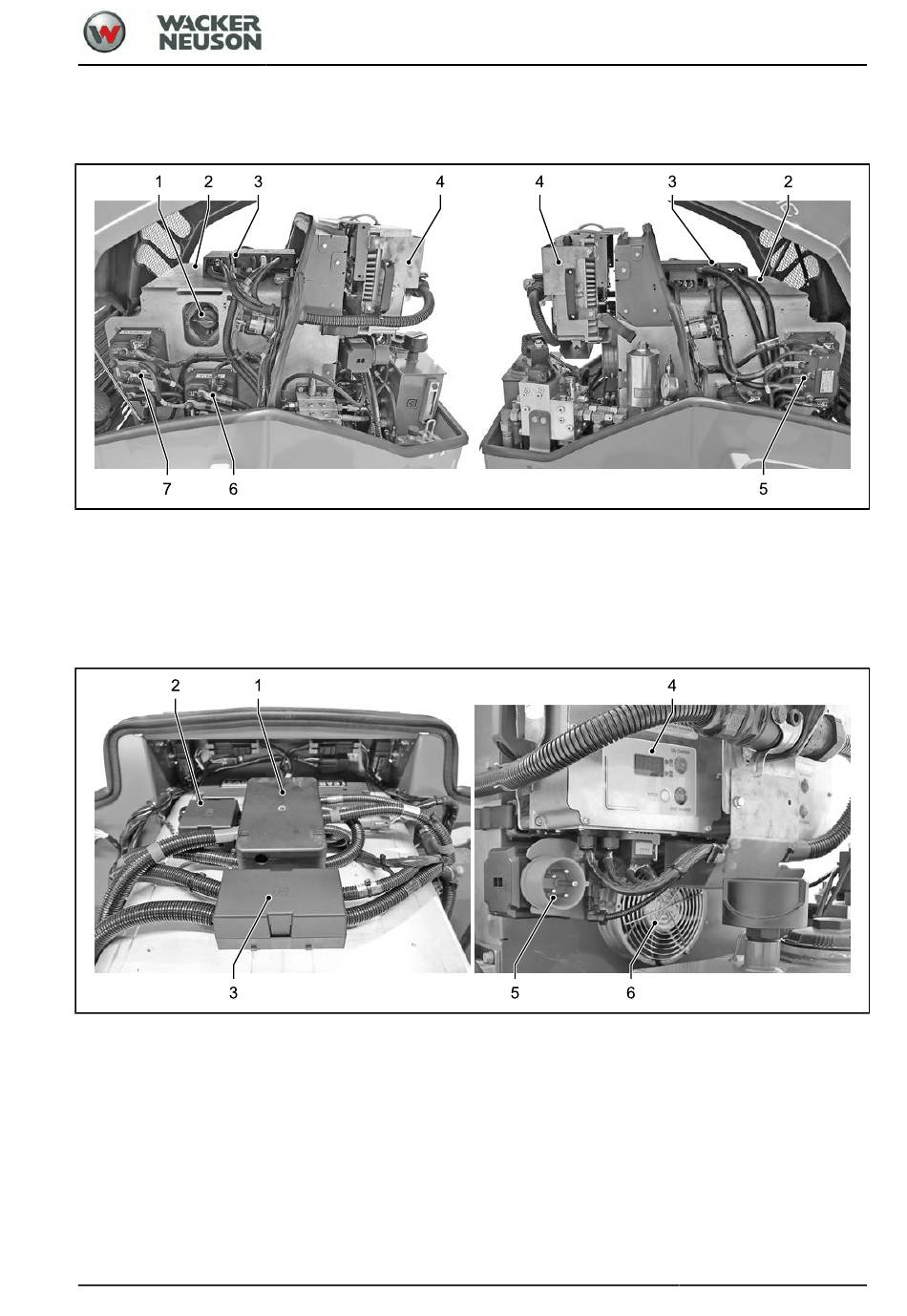

Compartiment moteur
[1]
Interrupteur principal
[3]
Fusibles principaux
[5]
Convertisseur de tension système de compactage
dynamique
[7]
Convertisseur de tension direction
[1]
Fusibles principaux (entraînement, direction,
entraînement système de compactage, recharge
de la batterie)
[3]
Distributeur de masse
[5]
Raccordement câble de charge
BA RD24e_RD28e fr 05
[2]
Batterie 48 V
[4]
Chargeur
[6]
Convertisseur de tension entraînement
[2]
Fusibles (convertisseur de courant continu,
ventilateur)
[4]
Chargeur
[6]
Ventilateur batterie
Description
Installation électrique
