Dispositifs supplémentaires
Dispositif de pression et de découpage de bords
6.05.04
Maniement
194
Montage/démontage
3
1

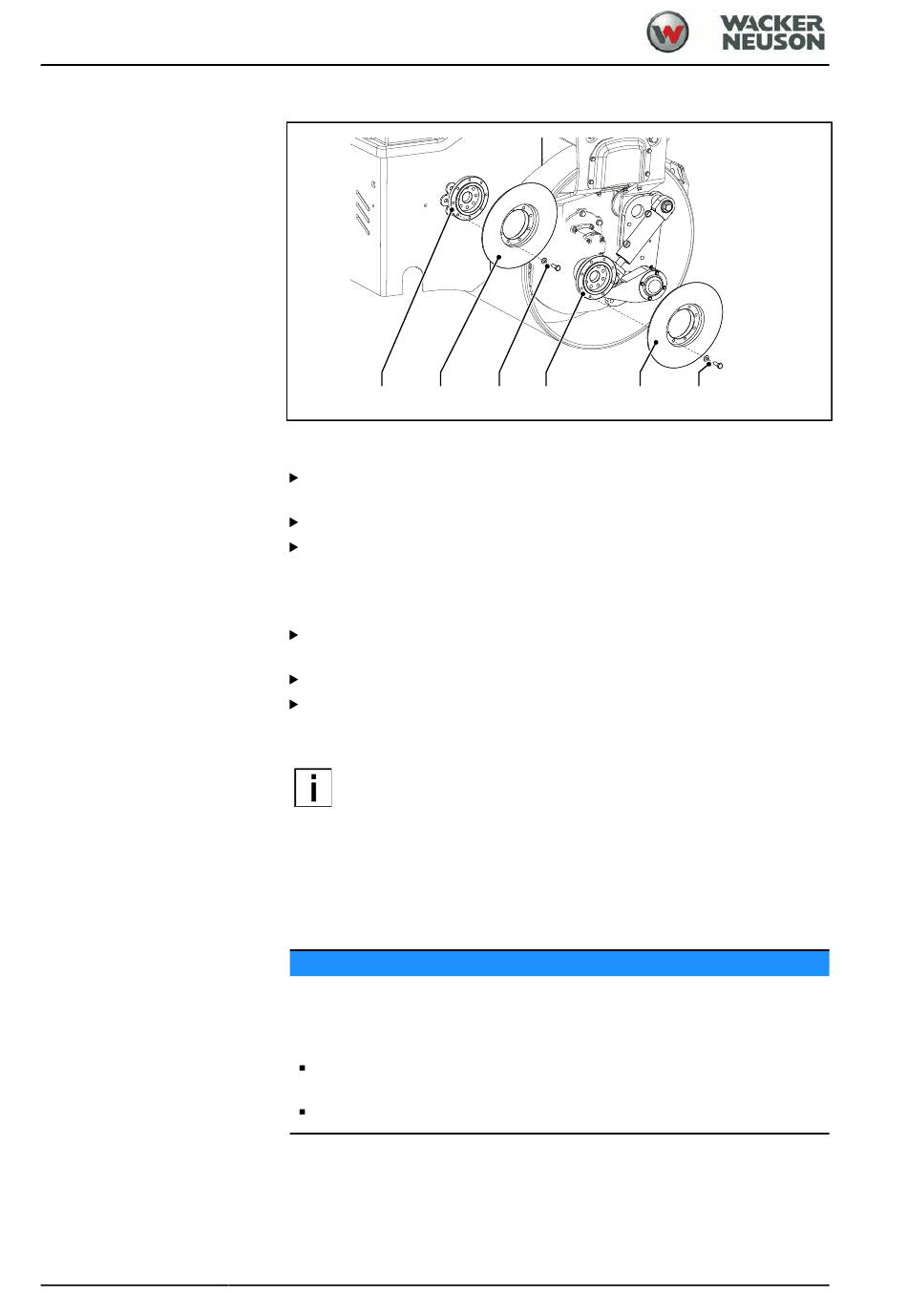

Démontage d'outil
Retirer l'outil [1] de la bride [3] sur le support : Desserrer 8 vis et
disques [4].
Placer l'outil [1] sur la bride [2] du bras de levier.
Visser l'outil [1] avec 8 vis et rondelles [4] sur la bride [2] (observer le
couple).
Montage d'outil
Retirer l'outil [1] de la bride [2] du bras de levier : dévisser 8 vis et
rondelles [4].
Positionner l'outil [1] sur la bride [3] sur le support.
Visser l'outil [1] avec 8 vis et rondelles [4] sur la bride [3] (observer le
couple).
L'outil peut également être démonté avec la bride du bras de
levier ou du support.
Pour le montage sur le support, la bride est dans ce cas placée
sur l'aide au centrage et fixée à l'aide de 2 vis.
Le montage sur le bras de levage se fait avec 8 vis.
Transmission défavorable des forces !
Dommages matériels sur le dispositif de pression et de découpage de
bords dus à une transmission défavorable des forces.
N'employer le dispositif de pression et de découpage de bords
qu'en marche en avant.
Ne traiter que l'asphalte chaud et formable.
4
2
1
R E M A R Q U E
AVIS
4
BA RD24e_RD28e fr 05
