BA RD24e_RD28e fr 05
2
3

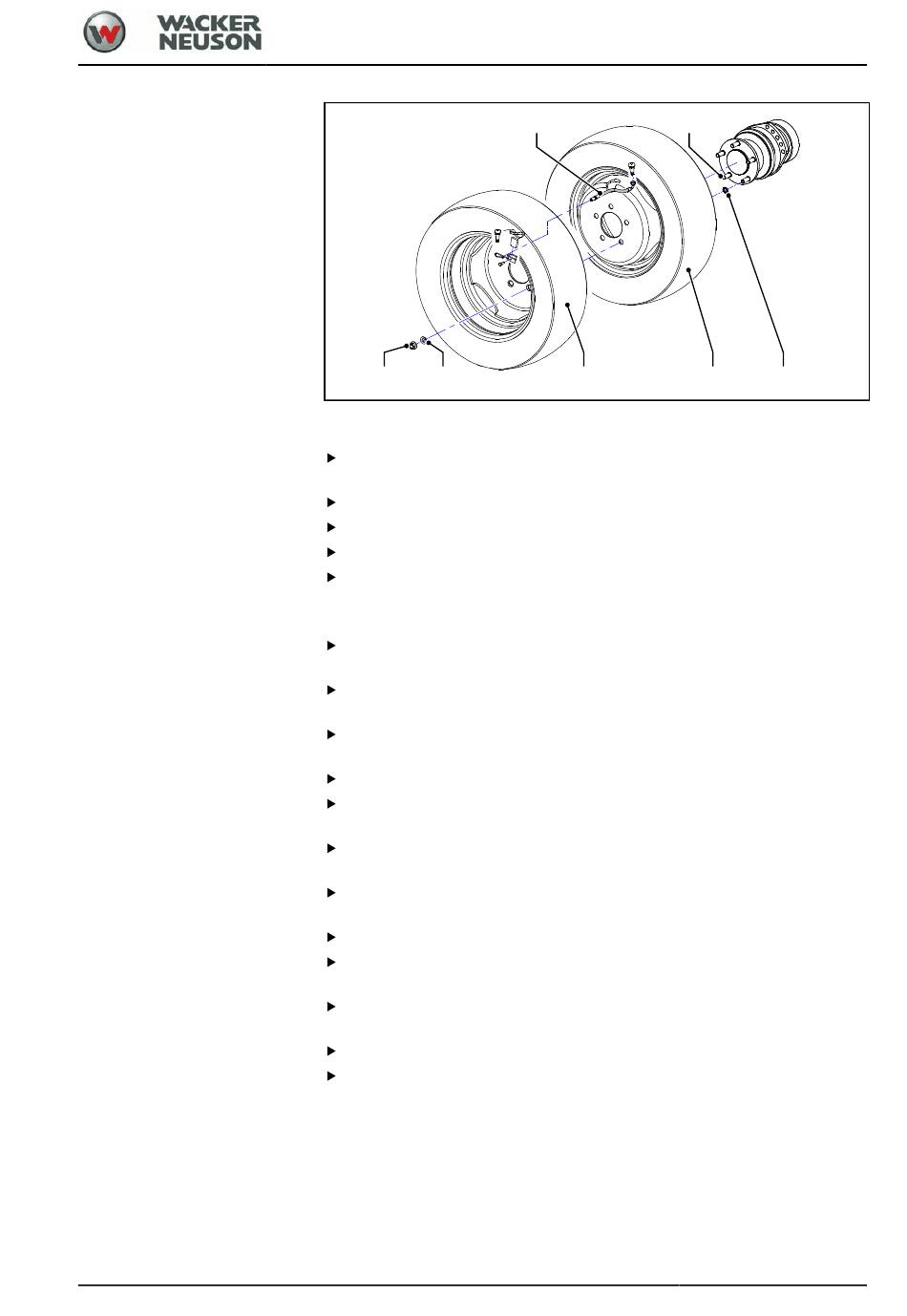

Démontage
Sortir du support le flexible de connexion de la valve [1] en le
poussant.
Desserrer et dévisser les écrous de roue [2].
Retirer les circlips [3].
Retirer les roues [4] et [5] du moyeu de roue.
Retirer les bagues de centrage [6] des boulons de roue [7].
Montage
Nettoyer et dérouiller les surfaces de contact entre les jantes et le
moyeu de roue.
Nettoyer et dérouiller les écrous de roue [2], les circlips [3] et les
bagues de centrage [6].
Guider le flexible de connexion de la valve [1] vers l'extérieur en le
passant par la découpure de la jante.
Placer les bagues de centrage [6] sur les boulons de roue [7].
Placer la roue intérieure [5] sur les boulons de roue [7] et le moyeu de
roue.
Placer la roue extérieure [4] sur les boulons de roue [7] de manière à
ce que les deux valves soient alignées.
Guider le flexible de connexion de la valve [1] vers l'extérieur en le
passant par la découpure de la jante.
Placer les circlips [3] sur les boulons de roue [7].
Visser les écrous de roue [2] sur les boulons de roue [7] et les serrer
au couple de serrage prescrit.
Enfoncer dans le support le flexible de connexion de la valve [1] en le
poussant.
Soulever la machine et enlever les appuis.
Abaisser la machine jusqu'à ce que les roues soient en contact avec
le sol.
1
7
4
Maintenance
Entraînement
5
6
147
