5.03
Fusibles
Incendie dans le système électrique de la machine !
Blessures graves ou mort ainsi que dommages matériels dus à l'incendie lors de l'utilisation de fusibles
qui ne correspondent pas aux prescriptions.
N'utiliser que les fusibles prescrits par le constructeur (ne pas utiliser des fusibles d'un ampérage
plus élevé).
Ne pas ponter les fusibles.
L'occupation des fusibles montre une machine entièrement équipée. En fonction de la
configuration de la machine (dispositifs supplémentaires), les emplacements sont occupés ou
libres en conséquence.
Veuillez respecter l'autocollant d'affectation des fusibles dans le compartiment moteur/boîtier
électrique.

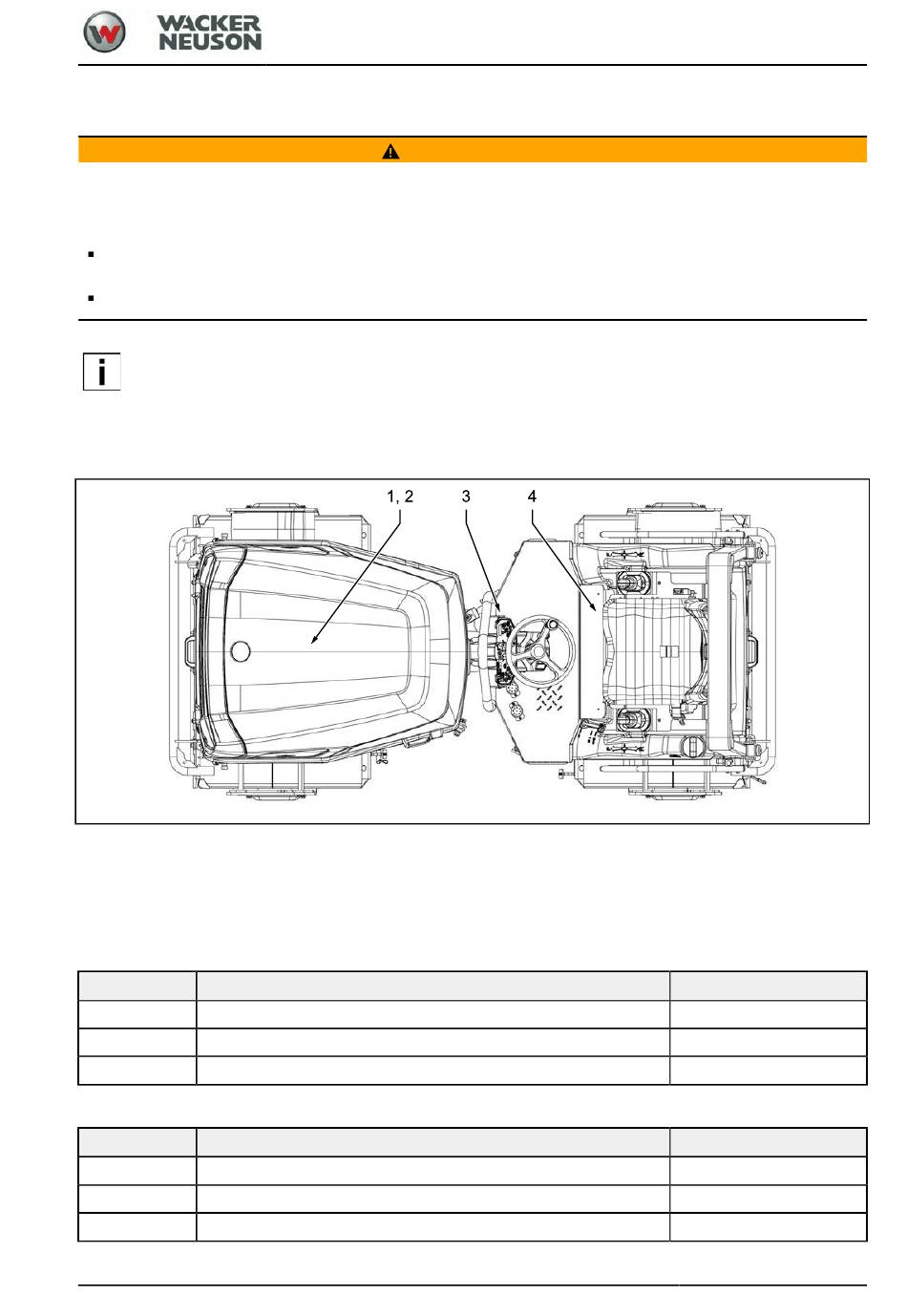

[1]
Fusibles principaux
[3]
Système électrique central
5.03.01
Compartiment du moteur
[1] Fusibles principaux
Position
Occupation des fusibles
F01.1
Entraînement, système de direction
F01.2
Entraînement de vibration
F01.3
Chargeur
[2] Convertisseurs de tension
Position
Occupation des fusibles
F02.1
Convertisseur de tension 12 V T15
F02.2
Convertisseur de tension 12 V T30
F02.3
Validation T1/T2
BA RD24e_RD28e fr 05
AVERTISSEMENT
R E M A R Q U E
[2]
Convertisseurs de tension
[4]
Poste du conducteur
Tableaux
Fusibles
Fusible
200 A
125 A
125 A
Fusible
15 A
15 A
7,5 A
177
