LEROY-SOMER

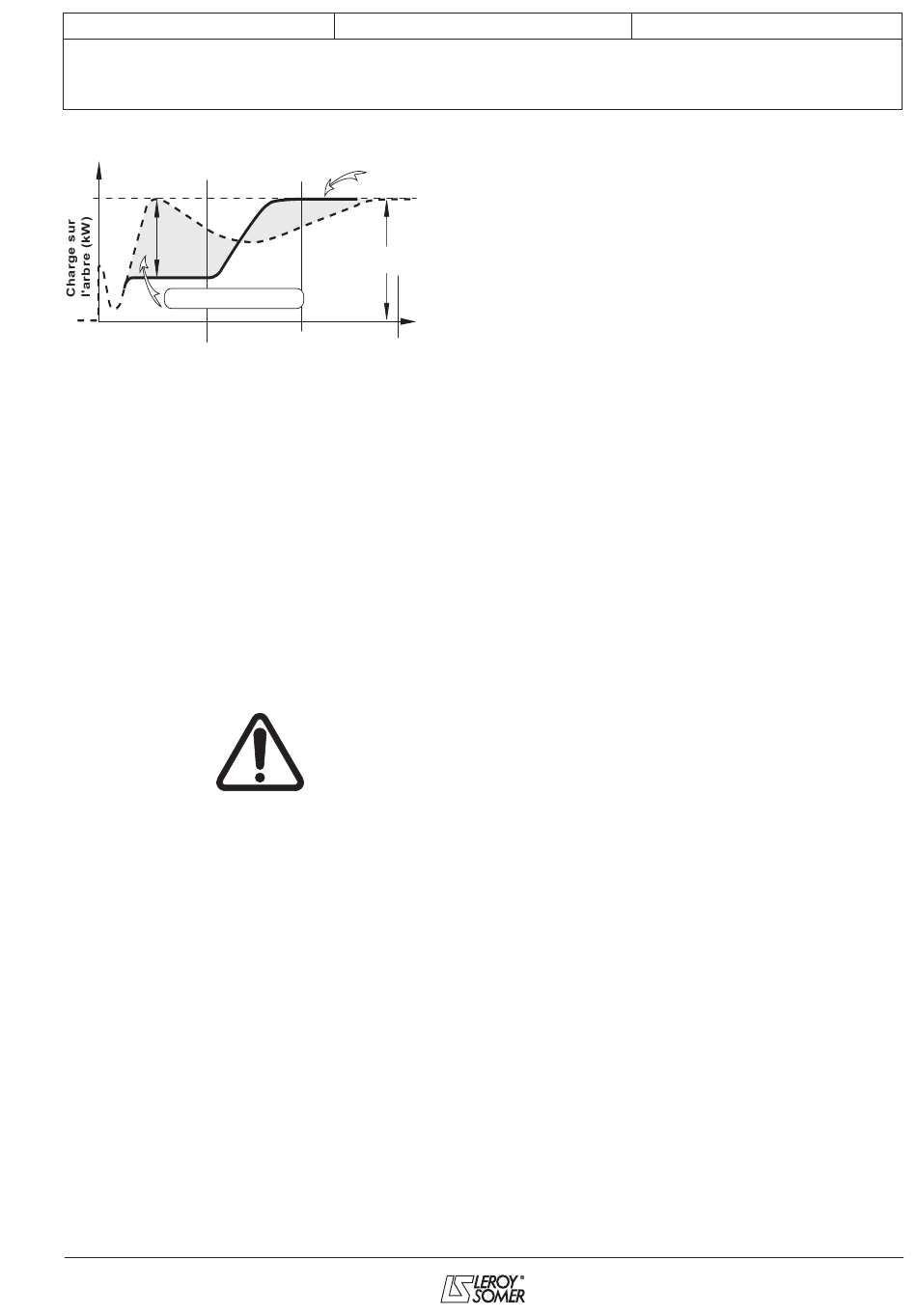

3.4.3 - Puissance
Délestage dû au "LAM"
1 s
0
3.5 - Options du régulateur
- Transformateur d'intensité pour marche
en parallèle de....../1A ou 5A en fonction de
la position du potentiomêtre P4.
- Transformateur de tension (d'adaptation)
- Potentiomètre de réglage de tension à
distance : 1 k Ω, 0,5 W mini : plage de
réglage ± 5% (centrage de la plage par le
potentiomètre tension intérieur P1). (Un
potentiomètre de 470 Ω peut aussi être
utilisé pour élargir la plage de variation).
L'entrée du potentimêtre tension n'est
pas isolée. Elle ne doit pas ètre reliée à la
masse.
- Module R 731 : détection de tension
triphasée 200 à 500V, compatible avec la
marche en parallèle en régime équilibré.
- Module R 734 : détection de tension et
courant triphasé pour marche en parallèle
sur des installations très déséquilibrées
(déséquilibre > 15%) .
- Module R 726 : transformation du système
de régulation vers un fonctionnement dit "4
fonctions" (Voir la notice de maintenance et
le schéma de branchement).
• régulation du cos Phi (2F),
• égalisation des tensions avant couplage
en parallèle réseau (3 F),
Installation et maintenance
r 450
rÉGULATEUrS
LAM
Variation de charge
Temps
2 s
3 s
255/278
• couplage au réseau d'alternateurs
fonctionnant déjà en parallèle (4F).
- Module R 729 : id. à R 726 avec des
fonctions supplémentaires
• détection de défaut de diodes,
• entrée 4 - 20 mA,
• possibilité de régulation kVAR.
- Commande en tension : par une source
de courant continu isolée appliquée aux
bornes utilisées pour le potentiomètre
extérieur :
• impédance interne 1,5 kΩ
une variation de ± 0,5V correspond à un
réglage de tension de ±10%.
4531 fr -
2010.10 / c
13
