LEROY-SOMER
2 - CARACTERISTIQUES
TECHNIQUES
1.1 - Caractéristiques électriques
L'alternateur LSA 46.2 est une machine
sans bague ni balai à induit tournant, il est
bobiné «Pas 2/3», 6 ou 12 fils, l'isolation
est classe H et le système d'excitation est
disponible en version SHUNT, AREP ou
«PMG» (voir schémas et notice régu-
lateur).
2.1.1 - Options électriques
- Sondes de détection de température du
stator.
- Sondes paliers et stators (CTP, PT100 ...)
- Résistance de réchauffage.
Antiparasitage conforme à la norme EN
55011, groupe 1, classe B (Standard pour
l'Europe).

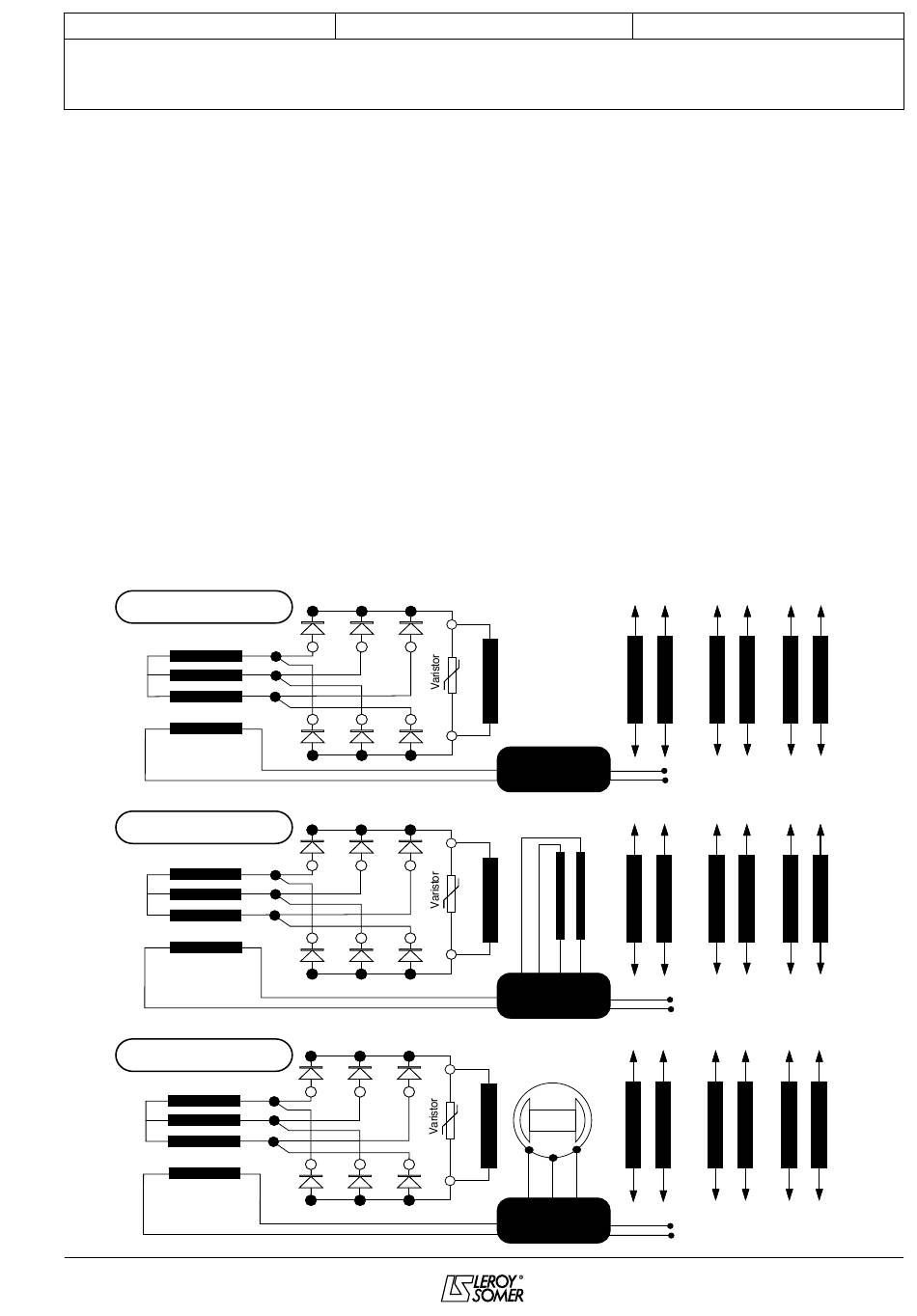

SYSTEME SHUNT
EXCITATRICE
Induit
5+
Inducteur
SYSTEME AREP
EXCITATRICE
Induit
5+
Inducteur
SYSTEME PMG
EXCITATRICE
Induit
5+
Inducteur
Installation et maintenance
LSA 46.2 - 4 POLES
ALTERNATEURS
ROUE POLAIRE
6-
ROUE POLAIRE
6-
ROUE POLAIRE
6-
2.2 - Caractéristiques mécaniques
- Carcasse en acier
- Flasques en fonte
- Roulements à billes graissés à vie
- Formes de construction :
IM 1201 (MD 35) monopalier à disque SAE
avec pattes et brides.
IM 1001 (B 34) bipalier avec bride SAE et
bout d'arbre cylindrique normalisé.
- Machine ouverte, autoventilée
- Degré de protection : IP 23
2.1.1 - Options mécaniques
- Filtre à l'entrée d'air,
- Roulements regraissables,
- Protection IP 44.
R 250
Bob auxiliaires
R 450
PMG
R 450
211/278
3856 fr -
2011.01/ h
STATOR : 12 fils (marquage T1 à T 12)
T2
T8
T1
T7
T5
T11
T4
T10
Alimentation / Détection
STATOR : 6 ou 12 fils (marquage T1 à T 12)
T2
T8
T1
T7
T5
T11
T4
T10
Référence tension
STATOR : 6 ou 12 fils (marquage T1 à T 12)
T2
T8
T1
T7
T5
T11
T4
T10
Référence tension
T3
T9
T6
T12
T3
T9
T6
T12
T3
T9
T6
T12
5
