SDMO R200 Manuel D'utilisation Et D'entretien page 175

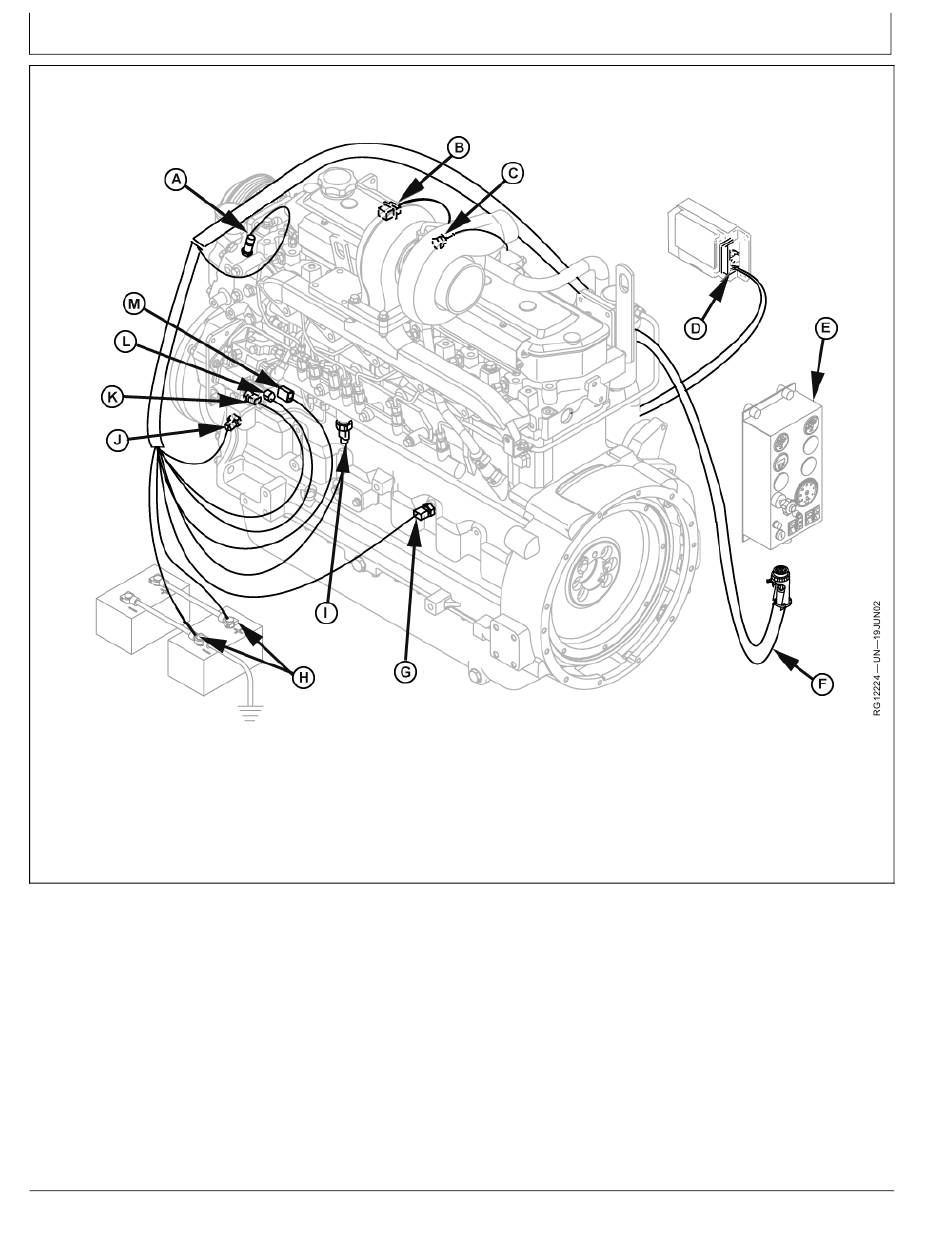

Agencement du câblage du moteur (circuit de carburant électronique à
rainure commune haute pression Denso)
A—Capteur de température du
liquide de refroidissement du
moteur (ECT)
B—Connecteur d'injecteur
électronique
C—Capteur de température de
l'air du collecteur d'admission
D—Connecteur ECU
Pannes et remèdes
Moteur 6068HFU74 illustré
E—Tableau de bord en option ou
tableau de bord du générateur
F— Faisceau moteur
G—Connecteur du capteur de
pression d'huile moteur
H—Connexions de batterie,
alimentation et masse
55­3
I— Capteur de pression de la
rampe de carburant
J— Capteur de position du
vilebrequin
K—Capteur de position de pompe
L— Solénoïde de distributeur de
pompe
173/278
M—Capteur de température de
carburant
CD03523,000018F ­28­02FEB07­1/1
PN=103
072709
