LEROY-SOMER
4.6 - Démontage, remontage
(cf § 5.4.1. & 5.4.2.)
ATTENTION
Cette opération ne doit être faite pendant
la période de garantie que dans un atelier
agréé LEROY-SOMER ou dans nos
usines, sous peine de perdre la garantie.

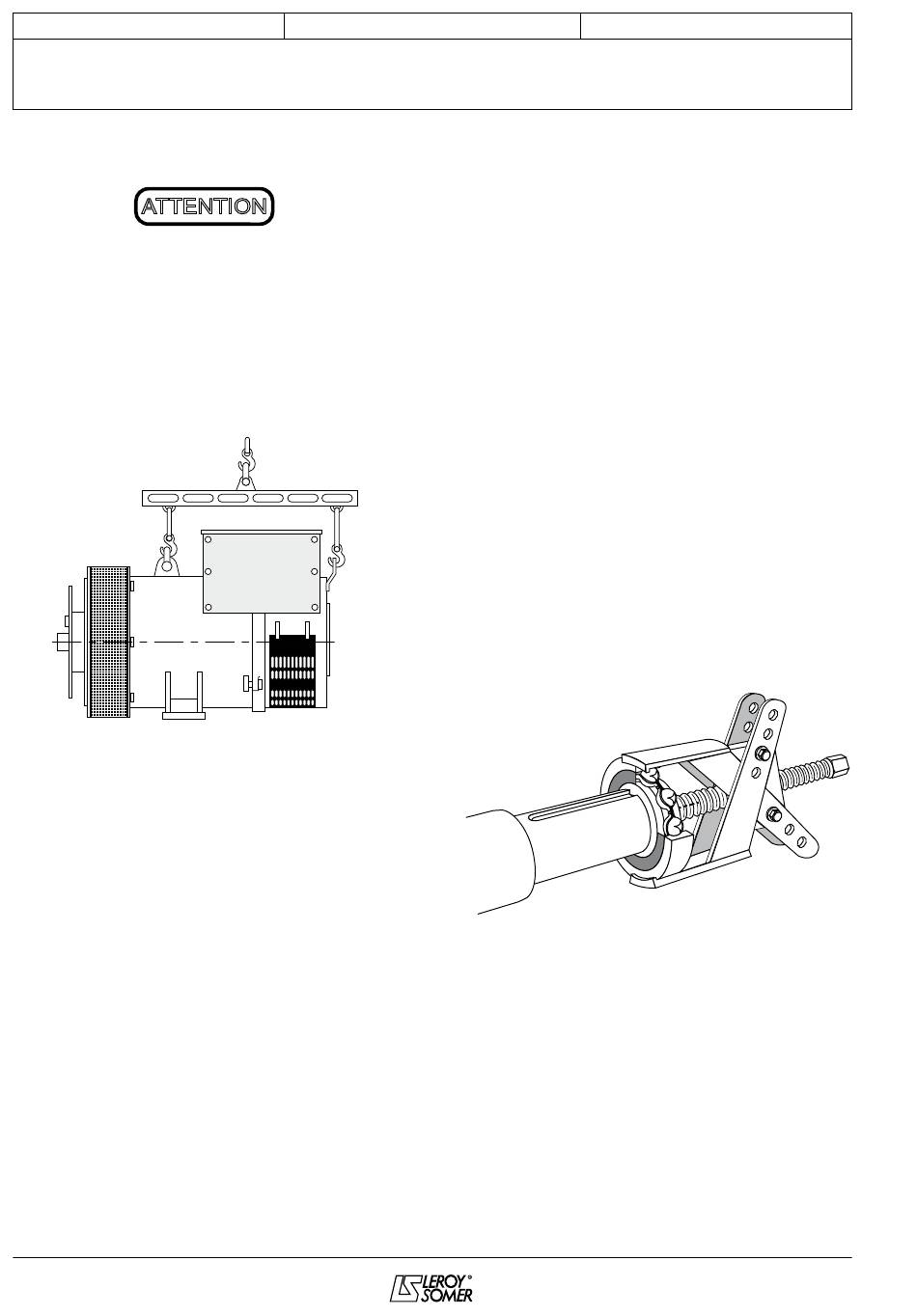

Lors des différentes manipulations, la
machine doit être horizontale (rotor non
bloqué en translation). Se référer à la
masse de la machine (voir 4.8.3.) pour le
choix du mode de levage.
4.6.1 - Outillage nécessaire
Pour le démontage total de la machine, il est
souhaitable de disposer des outils définis ci-
dessous :
- 1 clé à cliquet + prolongateur
- 1 clé dynamométrique
- 1 clé plate de 8 mm, 10 mm, 18 mm
- 1 douille de 8, 10, 13, 16, 18, 21, 24, 30 mm
- 1 douille avec embout mâle de 5 mm
- 1 extracteur
4.6.2 - Couple de serrage de la visserie
Voir § 5.4.
4.6.3 - Accès aux diodes
- Ouvrir la grille d'entrée d'air (51).
- Débrancher les diodes.
- Vérifier les 6 diodes, changer les ponts de
diodes si nécessaire.
14
Installation et maintenance
LSA 46.2 - 4 POLES
ALTERNATEURS
4.6.4 - Accès aux connexions et au
système de régulation
L'accès se fait directement après avoir
enlevé la partie supérieure du capotage (48)
ou la porte d'accès au régulateur (466).
4.6.5 - Remplacement du roulement
arrière sur machine monopalier
- Démonter le couvercle du capotage (48) et
le panneau AR (365) et retirer les 2 vis du
support (122).
- Débrancher les sorties stator (T1 à T12).
- Débrancher les fils des bobinages auxi-
liaires en AREP (X1,X2,Z1,Z2).
- Débrancher les fils de l'inducteur (5+,6-).
- Retirer la grille d'entrée d'air (51).
En cas de machine monopalier ou bipalier
avec option roulement regraissable :
- Déposer les vis (72) de la butée de
roulement (78).
- Déposer les 4 vis (37).
- Retirer le palier (36).
- Déposer le roulement (70) à l'aide d'un
extracteur à vis centrale (voir dessin).
- Remonter le nouveau roulement sur l'arbre
après l'avoir chauffé par induction à environ
80 °C.
- Monter dans le palier (36) la rondelle de
précharge neuve (79) + le joint torique (349)
neuf et enduire le logement avec la pâte
adhésive (voir SAV).
En cas de machine monopalier ou bipalier
avec option roulement regraissable :
- Visser dans la butée (78) une tige filetée.
- Remonter le flasque sur la machine en
s'aidant d'un gougeon et écrou dans le bout
d'arbre (voir dessin ci-après).
220/278
3856 fr -
2011.01/ h
