Instructions d'utilisation
AVERTISSEMENT : Risques d'électrocution. Circuits à haute tension, les mesures AC et DC sont
très dangereuses. Soyez extrêmement vigilant lors des prises de mesure.
1. Veillez TOUJOURS à placer le commutateur de fonctions sur OFF lorsque vous n'utilisez pas
l'appareil.
2. Si l'icône « OL » s'affiche sur l'écran pendant une mesure, cela signifie que la valeur est
supérieure à la gamme choisie. Sélectionnez une gamme plus élevée.

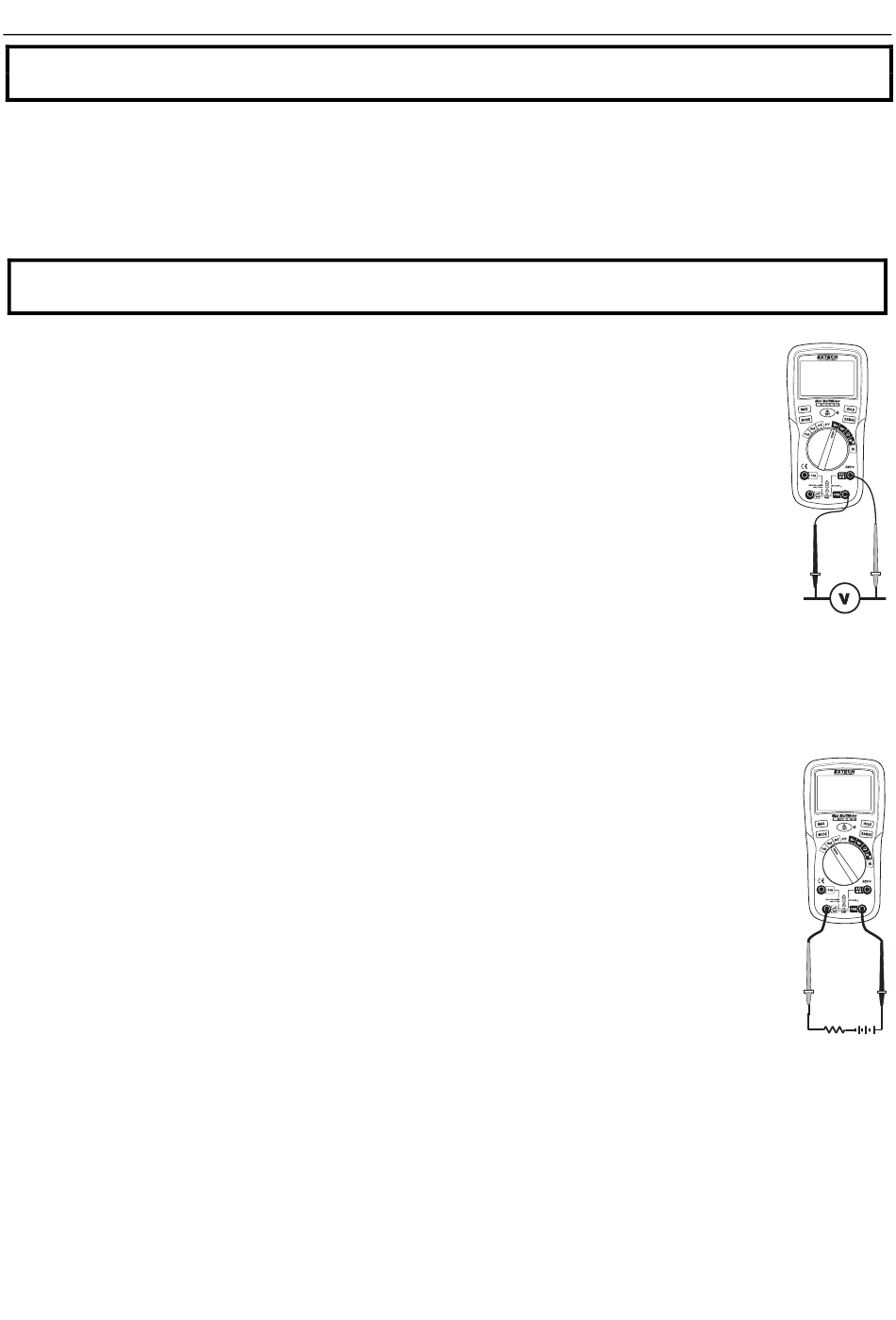

MESURES DE TENSION AC/DC
ATTENTION : Ne mesurez pas de tensions DC si un moteur sur le circuit est mis en marche ou à
l'arrêt. Des pics de tension risquent d'endommager l'appareil.
1. Tournez le commutateur de fonctions pour le positionner sur VAC ou DC.
2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM. Insérez la
fiche banane du fil d'essai rouge dans la prise positive V.
3. Placez la pointe de la sonde d'essai noire sur la borne négative du circuit.
Placez la pointe de sonde d'essai rouge sur la borne positive du circuit.
4. Lisez la mesure de tension affichée sur l'écran.
MESURES DE COURANT AC/DC
1. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
2. Appuyez sur le bouton MODE pour afficher « DC » ou « AC » sur l'écran.
3. Pour des mesures de courant s'étendant jusqu'à 2 000 µA, positionnez le
commutateur de fonctions sur µA et insérez la fiche banane du fil d'essai rouge dans
la prise µA/mA.
4. Pour des mesures de courant s'étendant jusqu'à 200 mA DC, positionnez le
commutateur de fonctions sur mA et insérez la fiche banane du fil d'essai rouge dans
la prise µA/mA.
5. Pour des mesures de courant s'étendant jusqu'à 10 A DC, positionnez le
commutateur de fonctions sur 10A et insérez la fiche banane du fil d'essai rouge
dans la prise 10A.
6. Branchez les fils d'essai en série sur le circuit testé.
7. Mettez le circuit sous tension.
8. Lisez la mesure de courant affichée sur l'écran.
6
EX205T-fr-FR_v1.2 09/15
