Exigences relatives au lieu d'utilisation
40/124
Compensateurs
Lorsque la pompe est montée avec des amortisseurs de vibrations sur une fondation,
des compensateurs doivent être également toujours installés sur les raccords des
conduites. Cela évite que la pompe ne bouge dans les raccords.
Des compensateurs sont montés pour
●
limiter les rétractations/réductions dans les conduites dues à des changements de
température du fluide.
●
réduire les tensions mécaniques qui surviennent en cas de chocs dans l'installation.
●
absorber les bruits de l'installation dans les conduites (uniquement les compensa-
teurs à balle en caoutchouc).
Les compensateurs ne doivent pas être utilisés pour compenser les imprécisions dans
les conduites, par ex. en cas de désaxage des conduites.
Montez les compensateurs côté aspiration et côté pression à une distance minimale
de la pompe, qui correspond à 1 à 1,5 fois le diamètre nominal de la conduite. Cela
permet ainsi un meilleur écoulement côté aspiration de la pompe ainsi que des pertes
de pression réduites côté pression.
Pour des raccords d'une taille supérieure à DN 100 (4''), nous recommandons toujours
des compensateurs avec des limiteurs d'élongation.
Les conduites doivent toujours être récupérées par des entretoisements afin qu'elles
ne puissent entraîner aucun gauchissement dans les compensateurs et la pompe.
Respectez les instructions du fabricant et remettez-les au responsable ou au monteur.
Les vibrations peuvent causer les dommages suivants :
●
Dommages sur les paliers à roulements de la pompe et du moteur
●
Dommages de la garniture mécanique
●
Usure de l'accouplement excessive
●
Dommages des raccords des arbres/moyeux
●
Fissures des raccords des pompes
●
Desserrage des raccords à vis
●
Rupture du câble sur le raccord du moteur
●
Démarrage des rotors de la pompe
Position Désignation
1
3
BA.H2A.ADY.001 - FR
0000014899 - Rev001 - 15.03.2024
1
2
3
Compensateurs
Amortisseur de vibrations

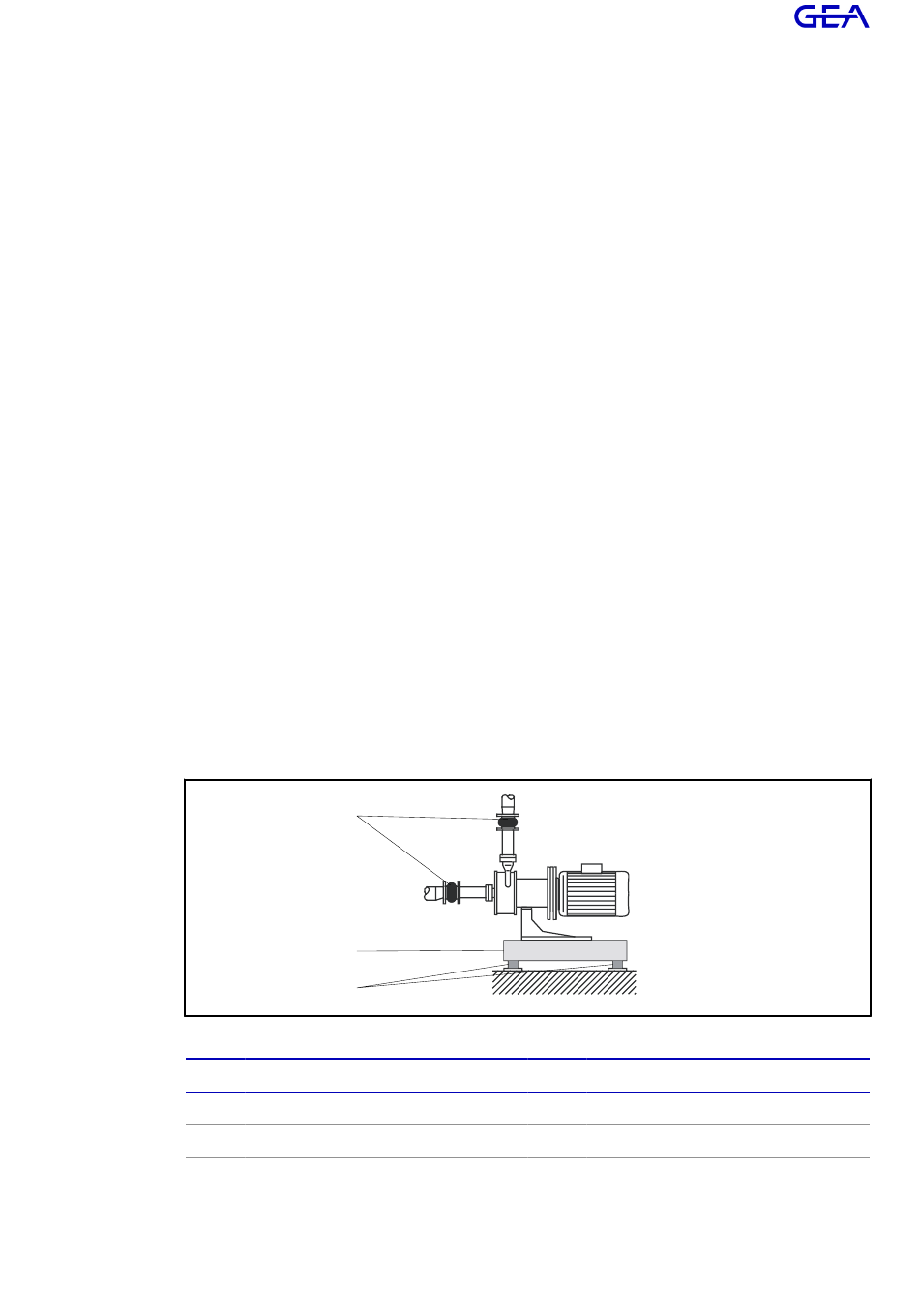

Figure 5-3 - Installation des amortisseurs de vibrations
Position Désignation
2
Socle massif
