6 Montaje e instalación
6.1 Planificación
6.1.1 Condiciones de montaje
Especificaciones generales
• Incluir el producto en la conexión equipotencial de la instalación.
Especificaciones para el producto
• Asegurarse de que los bloques de alimentación estén equipados con una des-
conexión segura según EN 61558 y, por tanto, los circuitos eléctricos se consi-
deren circuitos eléctricos SELV/PELV según IEC 60364-4-41 (protección contra
accidentes).
• Dotar a alimentación de tensión de un fusible de CC, que pueda interrumpir
una corriente de 6,67 A en un periodo máximo de 120 s.
• Asegurarse de que la tensión de alimentación del bloque de alimentación
siempre sea < 300 V CA (conductor externo - conductor neutro).
Para la utilización en Norteamérica y/o Canadá: utilizar una fuente de corriente
aislada que cumplan los siguientes requisitos:
• Circuito eléctrico con energía limitada de conformidad con UL/CSA 61010-1/
UL/CSA 61010-2-201.
• Fuente de corriente limitada (LPS) según UL/CSA 60950-1.
• Fuente de corriente de clase 2, que cumple el National Electrical Code (NEC),
NFPA 70, cláusula 725.121 y el Canadian Electric Code (CEC), parte I, c22.1.
Ejemplo: transformador de clase 2 o fuente de corriente de clase 2 según UL
5085-3/CSA-C22.2 no. 66.3 o UL 1310/CSA-c22.2 no. 223)
Condiciones del entorno
• Proteja el producto de la luz solar directa y de los rayos UV.
6.1.2 Accesorios, material y herramientas necesarios
Seleccione el material y la herramienta adecuado para la configuración del pro-
ducto. En función de la configuración, puede necesitar accesorios adicionales.
Material de fijación
Para la fijación es posible utilizar material propio o material de fijación de AVEN-
TICS. Observar las medidas y los pares de apriete.
Herramienta
• 1x destornillador Torx 10
6.2 Preparación
6.2.1 Desenvasado y comprobación del producto
1. Emplear el número de material para comprobar si el producto coincide con su
pedido.
2. Comprobar si el producto presenta daños de transporte y almacenamiento.
No se puede montar un producto dañado. Devolver los productos dañados
con los documentos de entrega. Véase
3. Disponer de los accesorios, los materiales y las herramientas necesarios.
6.2.2 Ejecución de medidas de protección
Procedimiento
1. No completar ningún trabajo en la instalación durante la preparación.
2. Cerrar las zonas de peligro.
3. Despresurizar y apagar la instalación o parte de la instalación.
4. Asegurar la instalación contra reconexiones.
5. Dejar que el producto y las piezas de la instalación contiguas se enfríen.
6. Usar EPI.
6.2.3 Instalación del software
1. Acceder a la página del producto en Emerson Store: http://
www.emerson.com/xv03c | http://www.emerson.com/xv05c
En el producto se encuentra presente un código QR, el cual también dará acceso
al software y a la documentación del usuario.
2. Descargar archivo zip con archivos de descripción de aparatos.
Convención de denominación del archivo de instalación con fecha de publica-
ción: GSDML-VX.XX-AVENTICS-02B5-XVESBC-YYYYMMDD.xml
AVENTICS™ PROFINET-IO | 570088-BAL-AA | Español
g 4.3 Devolución del producto.
3. Instalar archivo.
6.3 Montaje
El producto está premontado. Véase g 10. Desmontaje y
6.4 Conectar el sistema eléctrico
Notas
• Hay que tener en cuenta la asignación de pines. Véase
pines.
• Tenga en cuenta los datos técnicos de la sección del cable. Véase
técnicos.
• Utilizar cables apantallados como protección contra las averías y los efectos
electrostáticos.
• Asegurarse de que el X7E1 y el X7E2 no estén conectados al mismo interrup-
tor o hub.
• Asegurarse de que no se establece una topología de anillo sin un maestro de
anillo.
Procedimiento
1

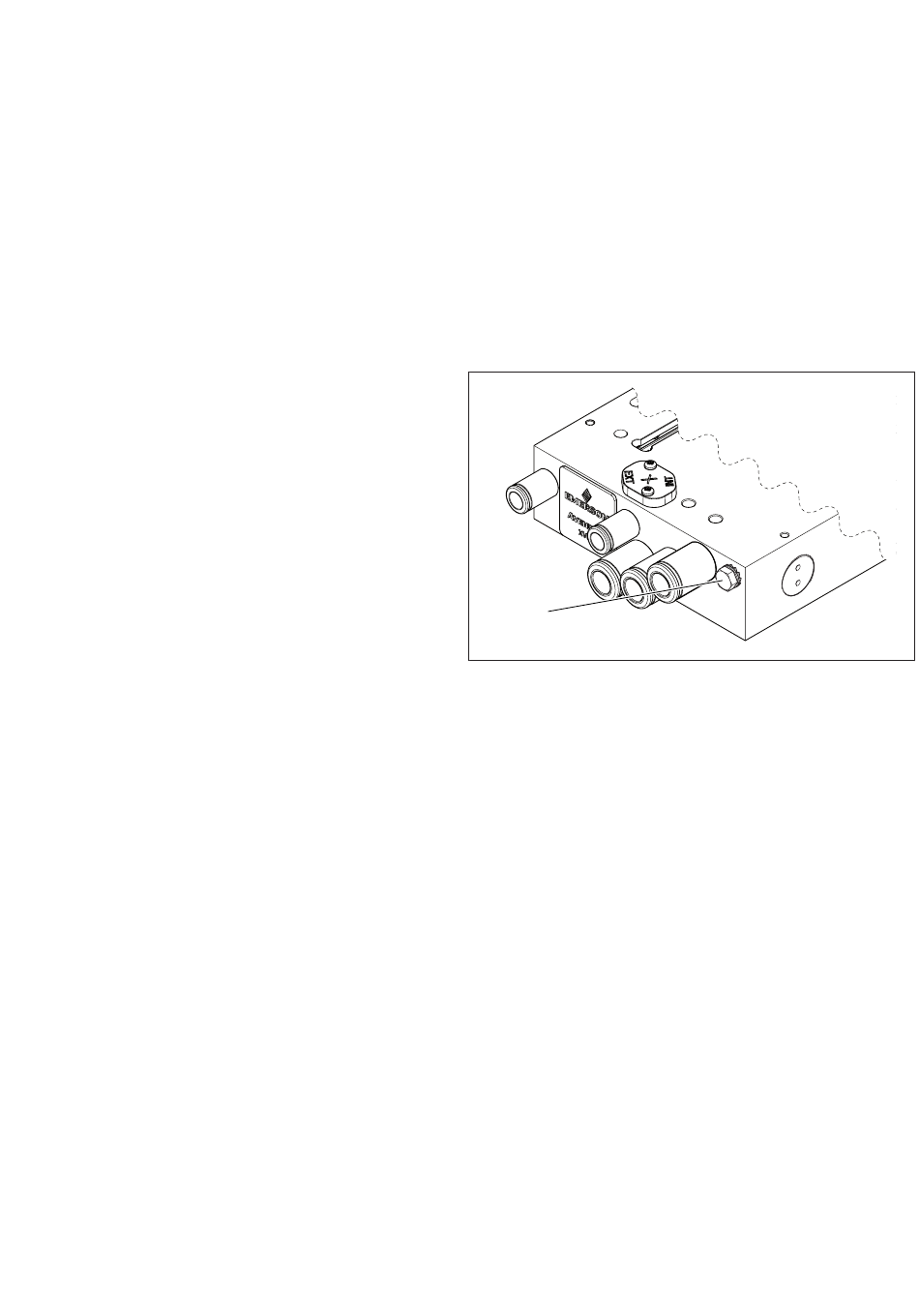

Fig. 3: Posición del tornillo de puesta a tierra
1 Tornillo de puesta a tierra
1. Aflojar el tornillo de puesta a tierra.
2. Fijar el cable de puesta a tierra con el tornillo de puesta a tierra: enroscar el
tornillo de puesta a tierra.
3. Conectar el cable de bus al conector por enchufe X7E1 o X7E2.
Par de apriete: 1,5 Nm + 0,5 Nm
4. Conectar la tensión al conector por enchufe X1S.
Par de apriete: 1,5 Nm + 0,5 Nm
5. Cerrar todas las conexiones no utilizadas.
7 Puesta en servicio
7.1 Preparación
Especificaciones generales
Ejecutar medidas de protección . Véase
u
tección.
Asegurarse de que todas las conexiones estén en perfecto estado.
u
Comprobar LED. Véase g 11.2 Indicación.
u
7.1.1 Ajustar los parámetros
1. Cargar el archivo GSDML en el programa de configuración del PLC.
2. Si el PLC no fuera compatible con el archivo GSDML: descargar y utilizar la ver-
sión antigua del archivo GSDML.
ð Los parámetros disponibles se mostrarán en el programa de configuración
del PLC por medio del archivo de configuración.
3. Ajustar los parámetros de los distintos módulos en el programa de configura-
ción del PLC.
sustitución.
g 11.3 Asignación de
g 14 Datos
g 6.2.2 Ejecución de medidas de pro-
