6.2.1
Montage de la prise du connecteur
La prise du connecteur est jointe en pièces détachées, comme accessoire du transmetteur. Veuillez
tenir compte du plan de raccordement ci-joint.
Pour le montage, voir la figure 9.
Les douilles de contact (2) sont serties ou brasées sur les extrémités de câble, dévêtues sur 1,5 à 2 cm
et dénudées sur env. 8 mm (section de conducteur 0,75 à 1 mm²) et introduites de l'arrière dans la partie
embase (1). La vis (5), la bague (7), la bague d'étanchéité (4) et le boîtier de passe-câble (3) doivent être
montés dans l'ordre indiqué sur le câble avant le montage (le cas échéant, la bague d'étanchéité (4)
doit être adaptée au diamètre du câble).
Avant d'insérer complètement les douilles dans la partie douille, contrôler une nouvelle fois les points
de raccordement. Les douilles mal installées ne peuvent être extraites qu'avec un extracteur (n° de réf.
0949 813) ou avec la mine d'un stylo.
Pour la mise à la terre (PE) du transmetteur, on dispose d'un raccord extérieur sur le boîtier et également
dans le connecteur. Les deux raccords sont reliés galvaniquement entre eux.
6.3
Fil de protection / terre
Le transmetteur fonctionne dans la plage de
précision spécifiée pour une tension de mode
commun entre les câbles et le boîtier allant
jusqu'à 250 V.
Le transmetteur doit être alimenté à partir d'une
source d'alimentation séparée du secteur et
avec une tension de sortie de 60 V CC. Afin de
respecter les directives de sécurité basse ten-
sion et les prescriptions EN 61010 relatives à
l'installation de composants électriques, le boî-
tier doit être doté d'un circuit de protection
(p. ex. mise à la terre, fil de protection) si des
tensions > 60 V CC peuvent se produire.
6.4
Configuration du circuit de communi-
cation
(4 ... 20 mA, protocole HART)
Le transmetteur peut être configuré au moyen d'un ordinateur PC ou d'un ordinateur portable, via un
modem. Le modem peut être raccordé à n'importe quel endroit dans le circuit électrique, en parallèle
au transmetteur. La communication entre le transmetteur et le modem se fait par superposition de
signaux de courant alternatif sur le signal de sortie 4 à 20 mA analogique. Cette modulation a une valeur
moyenne nulle et n'influe donc pas sur le signal de mesure.
Pour que la communication entre le transmetteur et l'ordinateur PC ou l'ordinateur portable soit possi-
ble, le circuit électrique doit être réalisé conformément à la figure 10. La résistance entre le point de
raccordement du modem FSK et l'alimentation doit être d'au moins 250 ohms, résistance intérieure de
l'appareil d'alimentation incluse. Si cette valeur n'est pas atteinte dans l'installation prévue, une résis-
tance supplémentaire doit ête utilisée.
Pour les modules d'alimentation ABB Contrans I à communication HART, la résistance supplémentaire
est déjà fixée à l'usine.
Certains de ces modules offrent la possibilité, en mode « Bus FSK » (figure 11), de communiquer direc-
tement avec le module d'alimentation.

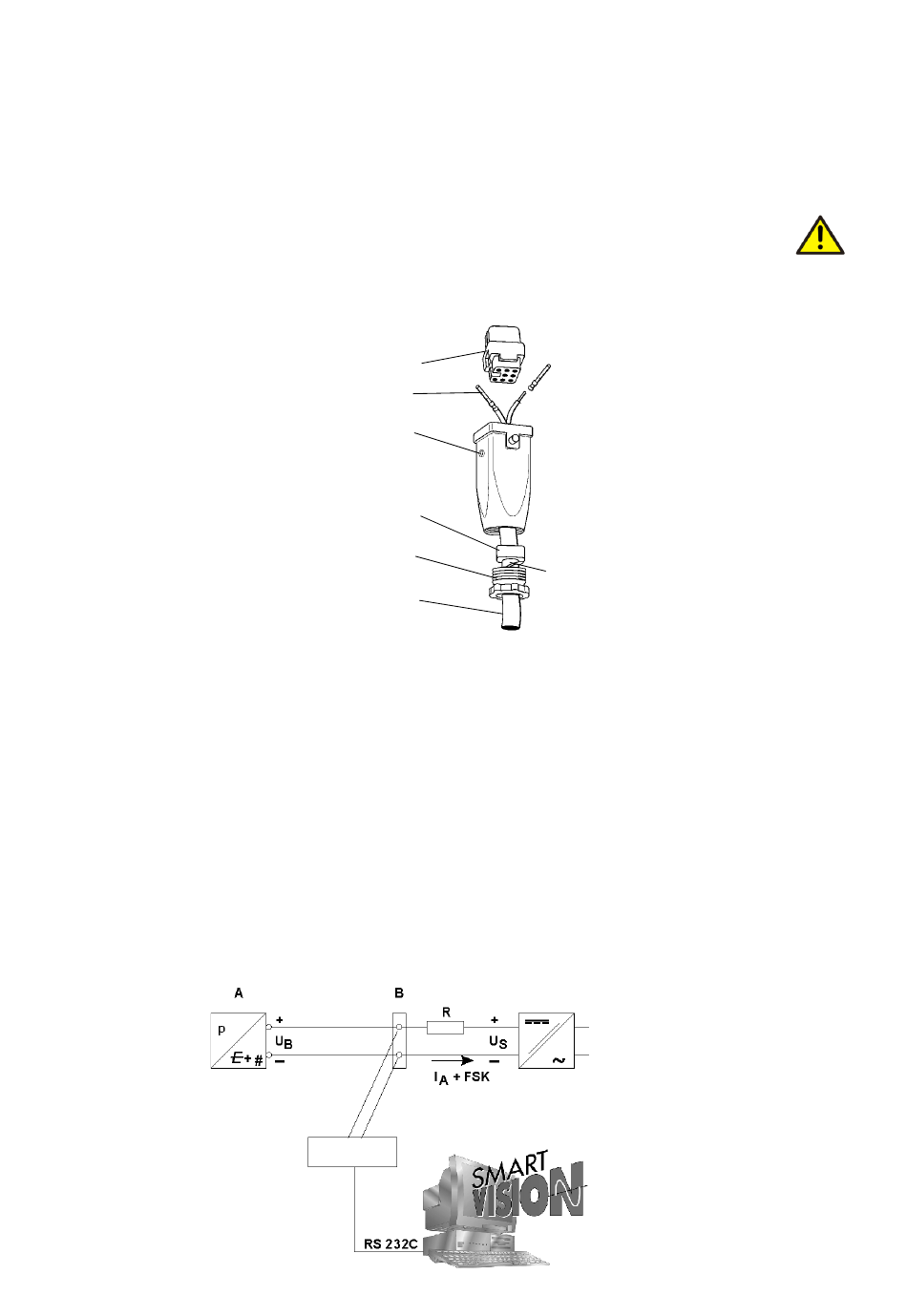

Illustration 10 : Mode de communication : point à point
2600T
Modem FSK
Points de raccor-
dement possibles
pour le modem
entre A et B
1
1 Partie embase
2 Douille de contact
2
3 Boîtier de passe-câble
4 Bague d'étanchéité
3
5 Vis PG 11
6 Câble (diam. 5 à 11 mm)
7 Bague
4
5
7
6
Illustration 9 : Montage de la prise
MA1151
Appareil d'alimentation
M01469x1
(peut être découpée)
connecteur
11
