AW T4 2 0 | T R A N S M E T T E U R 4 F I L S U N I V E R S E L À D O U B L E E N T R É E | I N F/A N A I N S T/0 1 2 - F R R É V. D
12
...3 Considérations relatives aux zones dangereuses
Montage du raccord de traversée EZLink dans un emplacement dangereux
AVERTISSEMENT
Blessures corporelles
La tension utilisée par l'appareil peut s'élever à 240 V CA.
Isolez l'alimentation avant de retirer la porte du transmetteur.
En vous reportant à Figure 5:
1 Retirez le support du bornier
et gardez-le pour la connexion.
2 Déverrouillez et ouvrez la porte du transmetteur
3 Montez les modules EZLink comme suit :
– si un module EZLink est utilisé, poussez-le dans
l'emplacement
C
(capteur 1).
Remarque. Lors du montage de l'ensemble de câble, le
raccord de traversée EZLink du capteur 1 passe à travers
l'entrée de câble
D
– si deux modules EZLink sont utilisés, poussez le module
de capteur 1 dans l'emplacement
capteur 2 dans l'emplacement
Remarque. lors du montage des ensembles de câbles, le
raccord de traversée EZLink du capteur 1 passe à travers
l'entrée de câble
D
capteur 2 passe à travers l'entrée de câble
A
B
E
C

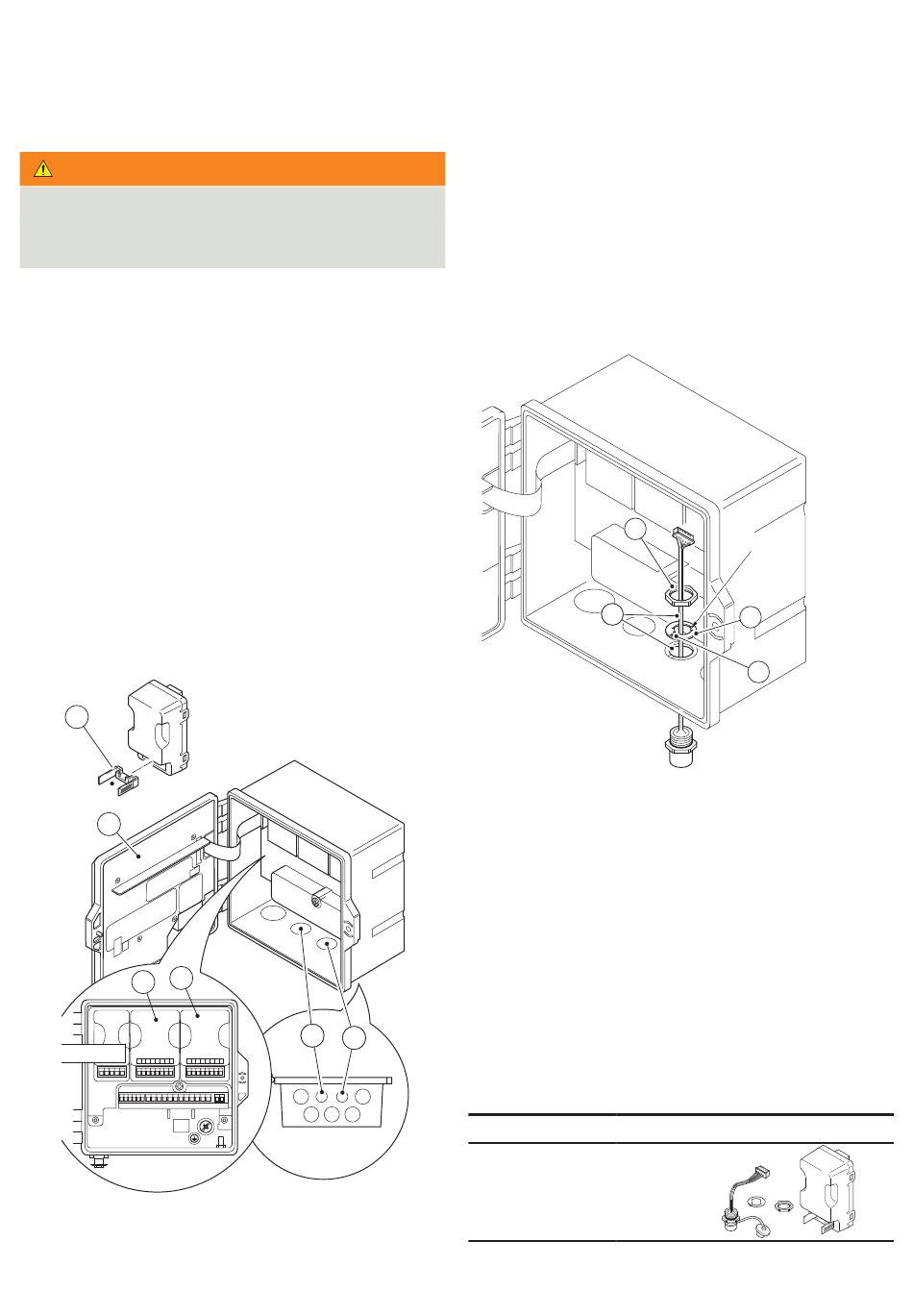

Figure 5 Positions du module EZLink et entrées de câble EZLink
A
du(des) module(s) EZLink
B
.
C
et le module de
E
.
et le raccord de traversée EZLink du
F
.
D
D
F
F
En vous reportant à Figure 6:
4 Faites passer le câble du raccord de traversée EZLink
à travers la bonne entrée de câble – voir étape 3.
5 Passez la rondelle d'alignement filetée
raccord de traversée EZLink
d'alignement
6 Passez l'écrou de filetage arrière
traversée EZLink avec le câble
.
Figure 6 Préparation des fixations de câbles du
raccord de traversée EZLink
Spécifications/Pièces de rechange Connecteur
EZLink HazLoc
Consommation d'énergie (maximum)
150 mA à 24 VCC (3,75 W max)
Degré de protection du connecteur du capteur numérique
IP67 (connecté)
Câble de longueur fixe
1 ou 10 m (3,28 ou 32,8 pi.)
Rallonge (options)
1, 5, 10, 15, 25, 50 m (3,2 ; 16,4 ; 32 ; 49,2 ; 82 ou 164 pi.)
Longueur maximale (avec rallonge en option)
Jusqu'à 210 m (689 pi.)
Ensemble module EZLink HazLoc
Référence
3KXA877420L0018
H
G
, en veillant à ce que l'attache
I
s'insère dans la fente du boîtier.
J
sur le raccord de
G
.
J
G G
H
G
sur le câble du
Plats
I
