9.
267C/269C avec plage de mesure 1 kPa
- Serrer d'abord les tirants de bride procédé au moyen d'une clé dynamométrique en deux éta-
pes et en diagonale. Couple de serrage M
- Vérifier l'étanchéité.
- A une pression maximale de 1,3 x PN (pression nominale), la pression devant être appliquée
simultanément sur les deux côtés de la cellule de mesure.
- Contrôler les début et fin de mesure conformément à la section 8.
Boîtier
Joints toriques de brides procédé
Ecrou

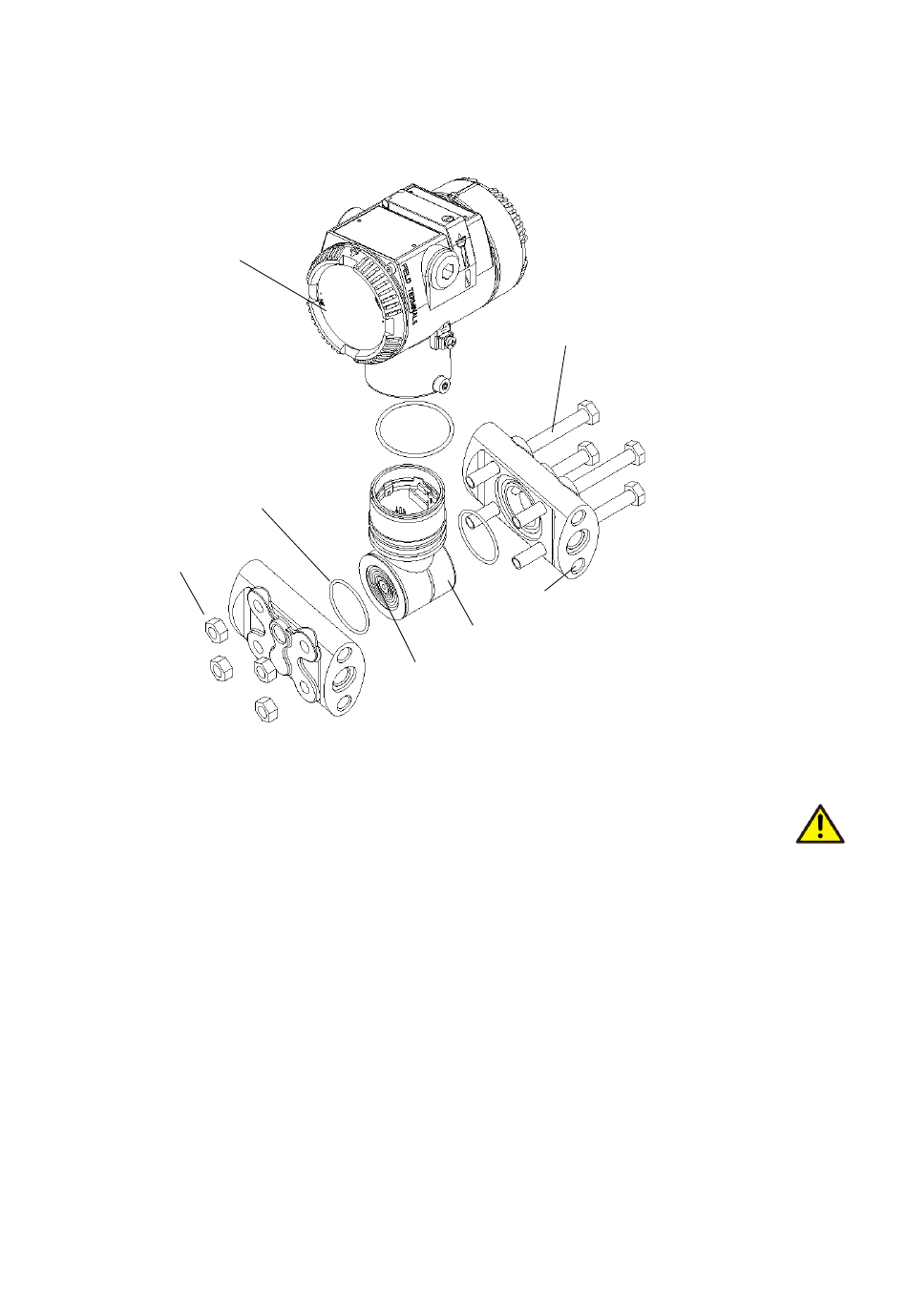

Illustration 24 : Vue éclatée
10. Réparation
Les transmetteurs antidéflagrants ne doivent être réparés que par le constructeur ou être certifiés par
un expert reconnu après la réparation.
Respecter les mesures de sécurité prescrites avant, pendant et après la réparation.
Ne pas démonter le transmetteur plus que le nettoyage, le contrôle, la réparation et le remplacement
des pièces défaillantes ne l'exigent.
Lire le chapitre 9 !
La cellule ainsi que le séparateur ne peuvent être réparés qu'à l'usine du constructeur.
Si le boîtier électronique doit être dévissé de la cellule, il faut dévisser d'abord l'électronique du boîtier
électronique, afin d'éviter d'endommager l'électronique. Pour ce faire, dévisser d'abord le couvercle du
boîtier (vis de verrouillage), voir figure 14, puis retirer un éventuel indicateur LCD de l'électronique
(dévisser 2 vis), dévisser les deux vis de fixation de l'électronique et les retirer précautionneusement du
boîtier. Retirer les deux connecteurs de l'électronique (les deux connecteurs possèdent une protection
mécanique contre les inversions de polarité et le plus petit des deux possède également un verrouillage
mécanique : saisir le connecteur frontalement entre le pouce et l'index et appuyer sur la barre en direc-
tion du connecteur, puis retirer le connecteur de la douille). Déposer l'électronique sur une surface
appropriée. Dévisser le boîtier de l'électronique de la cellule.
10.1 Réexpédition
Envoyer le transmetteur / sous-ensemble défaillant en indiquant si possible le défaut et la cause au ser-
vice après-vente.
Pour la commande de pièces ou d'appareils de rechange, veuillez indiquer le numéro de série (n° fabr.)
ainsi que l'année de fabrication (Year) du transmetteur.
= 10 Nm (1,0 kpm).
A
Tirants de bride procédé
Bride procédé
Cellule de mesure
Membrane séparatrice
M01484_x1
27
