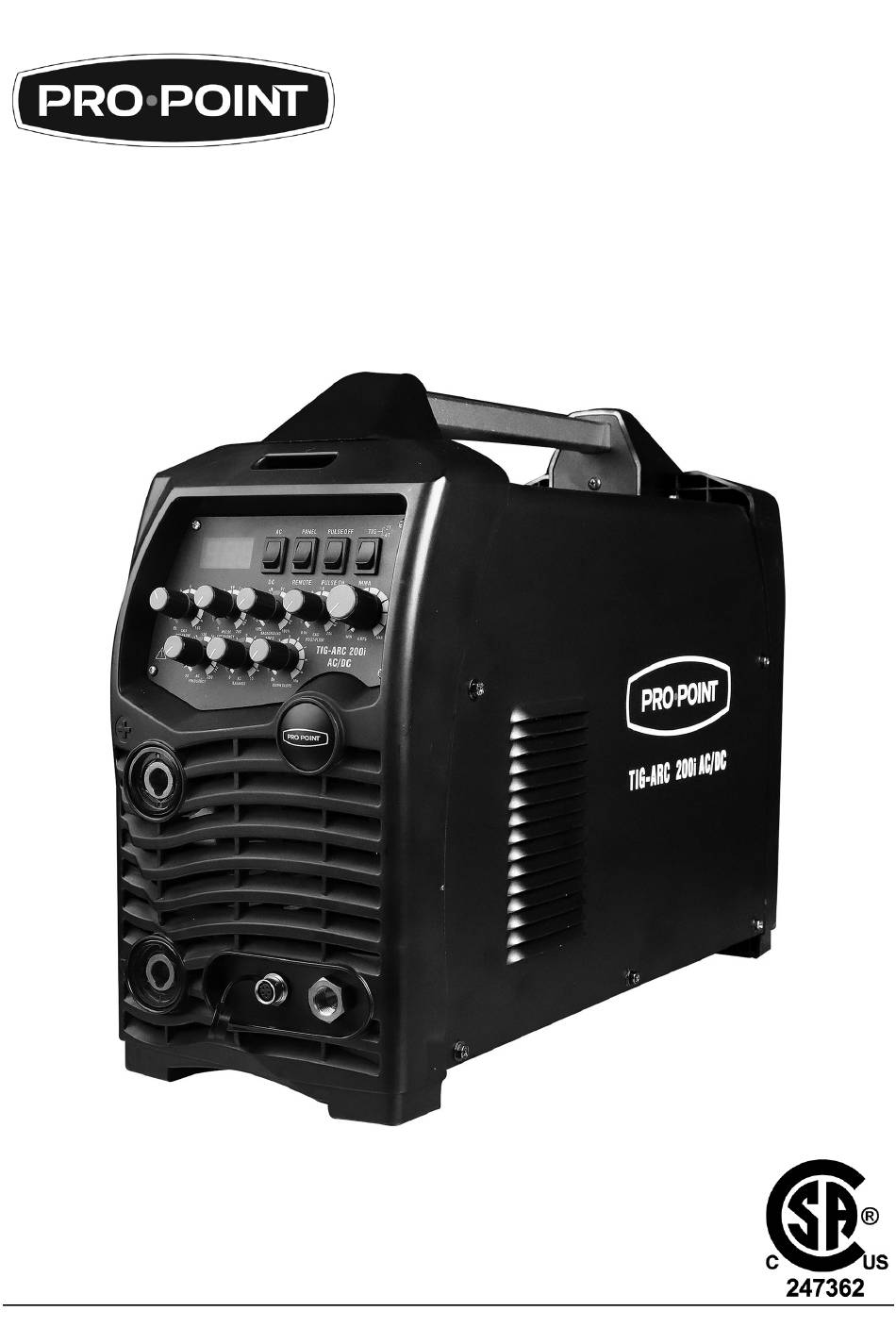

- Page 1 V1.0 9085986 AC/DC INVERTER TIG/ARC WELDER Please read and understand all instructions before use. Retain this manual for future reference.
- Page 2 9085986 AC/DC Inverter TIG/Arc Welder V1.0 SPECIFICATIONS Skill Level Medium Input Voltage 115/230V Phase Single Power Factor 0.7φ Input Power 6.9 kVA Input current Ieff Input current Imax Duty Cycle ARC/Stick 30% @ 160A 25% @ 200A Max. Amperage Draw...
- Page 3 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 INTRODUCTION The TIG/ARC welder is an inverter-based welding machine that incorporates the latest in IGBT technology. The DC MMA (ARC) welding machine is capable of delivering a smooth and incredibly stable arc, allowing easy welding with electrodes and producing high quality welds that includes cast iron and stainless steel.
- Page 4 9085986 AC/DC Inverter TIG/Arc Welder V1.0 WORK AREA Operate in a safe work environment. Keep your work area clean, well-lit and free of distractions. Remove all unnecessary people from the work area when welding. Anyone remaining in the work area must wear the appropriate welding safety equipment.
- Page 5 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 An opaque helmet will protect against the ultraviolet or infrared light. A helmet will also protect against ejected hot material and slag. The helmet should protect the face, forehead, ears and neck. Wear a fire-resistant head covering like a skull cap or balaclava hood to protect your head when the faceplate is down or when using a welding hand-held face shield.
- Page 6 9085986 AC/DC Inverter TIG/Arc Welder V1.0 RESPIRATORS Respiratory protection is needed when ventilation is not sufficient to remove welding fumes or when there is risk of oxygen deficiency. 1.1. Wear a NIOSH approved respirator when working on materials that produce dust or particulate matter.
- Page 7 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 SPECIFIC SAFETY PRECAUTIONS WARNING! DO NOT let comfort or familiarity with product (gained from repeated use) replace strict adherence to the tool safety rules. If you use this tool unsafely or incorrectly, you can suffer serious personal injury.
- Page 8 9085986 AC/DC Inverter TIG/Arc Welder V1.0 11. Insulate the ground clamp when not connected to a workpiece to prevent contact with any metal object. 12. Do not operate the welding machine if the electrode holder or welding cable is wet. Do not immerse them in water. These components and the welding machine must be completely dry before attempting to use them.
- Page 9 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 Seal cracks and openings to adjacent areas that a spark or slag can enter. Seal any openings found with a fire-resistant cover. Shut doors and windows that do not provide ventilation or erect protective screens in front of them when possible.
- Page 10 9085986 AC/DC Inverter TIG/Arc Welder V1.0 Watcher will extinguish a fire or raise the alarm to evacuate if the fire cannot be contained by the extinguishing equipment. 11.1 A fire watch extends at least 30 minutes after the welding is complete to ensure there are no fires caused by smoldering sparks or ejected material.
- Page 11 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 3.2 Ventilation exhaust shall be directed to a non-work area to avoid exposing other people to potential toxic or dangerous fumes. 3.3 Air removed from the work area by the ventilation system must be replenished with fresh air to avoid oxygen starvation or a build-up of fumes or gases.
- Page 12 9085986 AC/DC Inverter TIG/Arc Welder V1.0 1.1 Never use flammable gases, as they will ignite and may result in an explosion or fire that can cause death or injury. Do not attempt to mix gases or refill a gas cylinder. Exchange a cylinder or have it refilled by a professional service.
- Page 13 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 12. Close the cylinder valve and immediately remove the faulty regulator from service for repair, if any of the following conditions exist: 12.1 Gas leaks externally. 12.2 Delivery pressure continues to rise with the downstream valve closed.
- Page 14 9085986 AC/DC Inverter TIG/Arc Welder V1.0 Do not weld on damp surfaces that can transmit the electric current without taking precautions for the welder and bystanders. The electrode, welding head and nozzle are electrically ‘hot’. Only use insulated connectors to join welding cables.
- Page 15 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 Keep hands away from the electrode and the area it is being applied to when the tool is in operation. Do not connect the welding machine ground clamp to an electrical conduit. Do not weld on an electrical conduit.
- Page 16 9085986 AC/DC Inverter TIG/Arc Welder V1.0 ELECTROMAGNETIC FIELDS WARNING! Stop welding immediately and move away from the welding machine if you feel faint, dizzy, nausea or shocks. Seek medical attention. Electromagnetic Fields (EMF) can interfere with electronic devices such as pacemakers.
- Page 17 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 IDENTIFICATION KEY Fig. 1 Control Panel Positive Outlet Socket – To connect the earth clamp in TIG mode or the electrode holder in ARC/STICK mode. Negative Output Socket – To connect the TIG torch or earth clamp in ARC/STICK mode .
- Page 18 V1.0 9085986 Fig. 2 Digital Display Meter – Displays current before and during welding, other parameter settings and error message codes. Voltage Output Type – Select either DC or AC output voltage when in Stick or TIG welding modes. Remote Control – Switch current control from the control panel to a remote device, such as a foot pedal.
- Page 19 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 AMPS – Set the current between 10 to 200A (peak current when in pulse mode). AC Frequency – Set the AC frequency range between 20 to 250 Hz. AC Balance – Set the ratio of positive to negative time during the AC wave cycle from 1 to 10.
- Page 20 9085986 AC/DC Inverter TIG/Arc Welder V1.0 Direct Current Electrode Positive (DCEP) or Alternating Current (AC) Insert the dinse connector into the positive output socket (B). The torch or Table 1 electrode has positive polarity in this configuration. Connect the earth clamp to the negative output socket (C).
- Page 21 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 MMA (MANUAL METAL ARC) WELDING One of the most common types of arc welding is manual metal arc welding (MMA) or stick welding. An electric current is used to strike an arc between the base material and a consumable electrode rod or ‘stick’. The electrode...
- Page 22 9085986 AC/DC Inverter TIG/Arc Welder V1.0 MMA SET-UP Consult the electrode manufacture’s documentation to determine the correct setting. An electrode may be DCEN, DCEP and/or AC compatible. Turn the power source on (H) and select the MMA function with the TIG/MMA selector switch (M).
- Page 23 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 Hold the electrode slightly above the workpiece to maintain the arc while travelling at an even speed to create an even weld deposit (Fig. 6) To finish the weld, break the arc by quickly snapping the electrode away from the workpiece (Fig.
- Page 24 9085986 AC/DC Inverter TIG/Arc Welder V1.0 AVERAGE MATERIAL MAXIMUM RECOMMENDED CURRENT RANGE THICKNESS ELECTRODE DIAMETER 1/32 to 1/16 in. 3/32 in. 60 to 100A 1/16 to 3/16 in. 1/8 in. 100 to 130A 3/16 to 5/16 in. 5/32 in. 130 to 165A 5/16 in.
- Page 25 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 MATERIAL AND JOINT PREPARATION The material to be welded should be clean and free of any moisture, paint, oil, grease, mill scale, rust or any other material that will hinder the arc and contaminate the weld material. Joint preparation will depend on the method used include sawing, punching, shearing, machining, flame cutting and others.
- Page 26 9085986 AC/DC Inverter TIG/Arc Welder V1.0 The intensity of the arc is proportional to the current that flows from the tungsten. The welder regulates the welding current to adjust the power of the arc. Typically thin material requires a less powerful arc with less heat to melt the material so less current Fig.
- Page 27 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 11.1 Press the pulse on/off selection switch (L) downward to activate the pulse option. 11.2 Select the pulse frequency (O) to select how often the welding machine will switch from peak to low amperage per second.
- Page 28 9085986 AC/DC Inverter TIG/Arc Welder V1.0 Hold the electrode slightly above the workpiece to maintain the arc while travelling at an even speed to create an even weld. Release the trigger (2T) or press and release the trigger (4T) to de- energize the torch.
- Page 29 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 5. Now rotate the gas cup in the reverse direction to lift the tungsten electrode from the workpiece to create the arc (Fig. 16 and 17). TIG WELDING FUSION TECHNIQUE Fig. 16 Fig. 17 Manual TIG welding is often considered the most difficult of all the welding processes.
- Page 30 9085986 AC/DC Inverter TIG/Arc Welder V1.0 held in place until a weld pool is created, a circular movement of the tungsten will assist is creating a weld pool of the desired size. Once the weld pool is established tilt the torch at about a 75°...
- Page 31 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 and allows for a higher current-carrying capacity. This electrode operates far below its melting temperature, which results in a considerably lower rate of consumption and eliminates arc wandering for greater stability. Compared with other electrodes, thoriated electrodes deposit less tungsten into the weld puddle, so they cause less weld contamination.
- Page 32 9085986 AC/DC Inverter TIG/Arc Welder V1.0 sources. Lanthanated tungsten maintains a sharpened point well, which is an advantage for welding steel and stainless steel on DC or AC from square wave power sources. ZIRCONIATED Color Brown (0.15 to 0.5%), White (0.7 to 0.9%), AC Welding Only Zirconiated tungsten electrodes (AWS classification EWZr-1) contain a minimum of 99.10% tungsten and 0.15 to 0.9% zirconium.
- Page 33 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 grain’ (Fig. 21). If electrodes are ground crosswise, the electrons have to jump across the grinding marks and the arc can start before the tip and wander. Grinding longitudinally with the grain, the electrons flow steadily and easily to the end of the tungsten tip.
- Page 34 9085986 AC/DC Inverter TIG/Arc Welder V1.0 TUNGSTEN CONSTANT CURRENT CURRENT DIAMETER DIAMETER INCLUDED RANGE AMPS RANGE ANGLE PULSED AMPS 3/64 in. (1.2 mm) 0.25 mm 20° 05 to 30A 05 to 60A 1/16 in. (1.6 mm) 0.5 mm 25° 08 to 50A 05 to 100A 0.8 mm...
- Page 35 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 Screw the collet body into the torch body until hand tight. The electrode will still move freely. Screw the back cap onto the torch body, but do not tighten yet. Screw the ceramic cup onto the torch body. The number on the cup is the inner diameter of the cup in 16th of an inch.
- Page 36 9085986 AC/DC Inverter TIG/Arc Welder V1.0 Weld sits on top, lack of fusion. 1. Insufficient heat input. 1. Increase the amperage or choose a larger electrode. 2. Workpiece dirty, 2. Remove moisture and materials like paint, grease, oil contaminated or moisture.
- Page 37 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 TIG WELDING POSSIBLE CAUSE(S) SUGGESTED SOLUTION(S) Tungsten burning away quickly. 1. Incorrect Gas. 1. Check that argon gas is being used. 2. No gas. 2. Check the gas cylinder contains gas and is connected and the torch gas valve is open.
- Page 38 9085986 AC/DC Inverter TIG/Arc Welder V1.0 5. Remove all grease, oil, or moisture from filler metal. 6. Check the filler wire and change if necessary. Yellowish residue / smoke on the alumina nozzle & discoloured tungsten. 1. Incorrect Gas. 1. Use pure Argon gas.
- Page 39 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 Arc difficult to start or will not start DC welding. 1. Incorrect machine set up. 1. Check machine set up is correct. 2. No gas, incorrect gas flow. 2. Check the gas is connected and cylinder valve open, check hoses, gas valve and torch are not restricted.
- Page 40 9085986 AC/DC Inverter TIG/Arc Welder V1.0 APPENDIX A For technical questions call 1-800-665-8685...
- Page 41 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 APPENDIX B DC TIG AMPERAGE GUIDE The table is a general guideline and will vary depending on the welding situation. Base Metal Tungsten Output Filler Wire Argon Gas Joint Amperage Thickness Electrode Polarity Diameter...
- Page 42 9085986 AC/DC Inverter TIG/Arc Welder V1.0 APPENDIX C AC TIG AMPERAGE GUIDE The table is a general guideline and will vary depending on the welding situation. Base Metal Tungsten Output Filler Wire Argon Gas Joint Amperage Thickness Electrode Polarity Diameter...
- Page 43 V1.0 AC/DC Inverter TIG/Arc Welder 9085986 APPENDIX D Visit www.princessauto.com for more information...
- Page 44 9085986 AC/DC Inverter TIG/Arc Welder V1.0 For technical questions call 1-800-665-8685...
- Page 45 V1,0 9085986 SOUDEUSE À L’ARC/TIG À ONDULEUR CA/CC Vous devez lire et comprendre toutes les instructions avant d'utiliser l'appareil. Conservez ce manuel afin de pouvoir le consulter plus tard.
- Page 46 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 SPÉCIFICATIONS Niveau de compétence Moyen Tension d'entrée 115/230 V c.a. Phase Monophasé Power Factor 0,7.φ Puissance d'entrée 6,9 kVA Courant à l'entrée, Ieff 18 A Courant à l'entrée Imax 31 A 30 A Cycle de service c.c.
- Page 47 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 INTRODUCTION La soudeuse à l’arc/TIG est un appareil de soudage muni d'un inverseur basé sur la plus récente technologie à transistor bipolaire à porte isolée. L'appareil de soudage à l'arc (MMA à c.c.) est capable de produire un arc lisse et incroyablement stable, permettant ainsi de souder facilement au moyen d'électrodes produisant des soudures de qualité...
- Page 48 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 ou modérées si on ne procède pas de la façon recommandée. AVIS ! Cet avis indique un risque particulier ou une pratique non sécuritaire qui entraînera des dommages au niveau de l'équipement ou des biens, mais non des blessures corporelles.
- Page 49 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 PROTECTION DE LA TÊTE DANGER ! Ne regardez jamais l'arc de soudage sans protéger vos yeux de manière adéquate. La lumière peut provoquer une brûlure par flash électrique et compromettre votre vision. Même si un traitement est possible, une répétition du phénomène peut entraîner des dommages...
- Page 50 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 flammes et au matériau fondu. Les tissus artificiels peuvent brûler et fondre, augmentant ainsi la gravité des blessures. 1.1 Portez une cape et des manches de soudage afin de procéder au soudage en hauteur.
- Page 51 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 L'utilisateur peut prendre cette précaution additionnelle qui consiste à informer un autre individu dans l'aire de travail du risque possible, de façon à ce que celui-ci puisse ainsi surveiller les indices révélant que l'utilisateur souffre d'un manque d'oxygène.
- Page 52 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 Le soudage produit des étincelles, du laitier, une lumière blanche intense en plus de rayons infrarouge et ultraviolet. Un cordon en train de refroidir peut libérer des copeaux ou des fragments de laitier. Ces phénomènes peuvent causer des torts directs aux yeux ou à...
- Page 53 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 N'utilisez pas l'appareil de soudage si vos mouvements sont limités ou s'il existe un risque de chute. 10. Assurez-vous que tous les panneaux et les couvercles sont solidement en place lorsque vous utilisez l'appareil de soudage.
- Page 54 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 1.1 Recouvrez toute matière combustible au moyen de couvercles ou de protecteurs ignifuges s'il est impossible de l'enlever. Le couvercle doit être serré et ne comporter aucune ouverture qui permettrait aux étincelles ou au laitier projetés de s'infiltrer.
- Page 55 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 l'amiante ou de tenter d'enlever le revêtement d'amiante. Cette opération demande une certaine expertise et doit s'effectuer avec un équipement particulier. 7.2 Le laitier peut s'écouler à l'intérieur et à l'extérieur d'un tuyau et provoquer ainsi un incendie.
- Page 56 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 ou si le soudeur souffre de nausées, d'étourdissements ou de malaise. Le processus de soudage peut provoquer des émanations et des gaz dangereux. Une aire de travail bien aérée permet normalement d'éliminer les émanations et les gaz, mais il arrive que le processus de soudage...
- Page 57 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 mener à l'extérieur de l'aire de travail pour ne pas exposer les gens à des émanations possiblement toxiques ou dangereuses. 3.4 L'air extrait de l'aire de travail au moyen du système de ventilation doit être remplacé...
- Page 58 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 consommables, puisque le revêtement peut comporter de nombreux produits chimiques. PRÉCAUTIONS ENTOURANT L'UTILISATION DE BOUTEILLES DE GAZ COMPRIMÉ AVERTISSEMENT ! Une manutention ou un entretien inadéquat des bouteilles de gaz comprimé et des régulateurs peut entraîner des blessures graves ou même la mort.
- Page 59 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 météorologiques difficiles. Une bouteille sous pression percée peut devenir un projectile mortel. Si une bouteille est perforée, ne l'approchez pas avant que toute la pression ait été évacuée. 7.1 Protégez la soupape et le régulateur. Une soupape ou un régulateur endommagé...
- Page 60 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 16. Les bouteilles de gaz comprimé ne doivent pas se trouver dans un lieu confiné en compagnie du soudeur afin d'éviter le risque de fuites qui entraîneraient un déplacement de l'oxygène. SÉCURITÉ EN ÉLECTRICITÉ...
- Page 61 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 fonction du type de soudage. Un ampérage excessif peut avoir pour effet de détériorer l'isolant de protection, provoquant ainsi un risque de choc (voir Spécifications). Débranchez la coupeuse au plasma lorsqu'elle n'est pas utilisée, puisque le courant continue de l'alimenter, et ce, même lorsqu'elle est...
- Page 62 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 cordon. Un contact avec un fil électrique « sous tension » va électrifier les pièces métalliques exposées et l’opérateur ressentira un choc. Évitez la surcharge ou la surchauffe du moteur en prenant des pauses.
- Page 63 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 Ne tirez jamais sur le cordon d’alimentation pour déconnecter la fiche de la prise. Gardez le cordon d’alimentation à l’écart des sources de chaleur, de l’huile, des bords coupants ou des pièces mobiles.
- Page 64 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 Appliquez l'électrode par petits coups et de manière intermittente. Vous empêcherez ainsi le stimulateur cardiaque d'interpréter le signal comme un battement de coeur rapide. Évitez que l'électrode ne touche le métal pendant le soudage.
- Page 65 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 TOUCHE D'IDENTIFICATION fig. 1 Panneau de commandes Prise de courant de sortie positive – Pour connecter une prise de terre en mode TIG ou le porte-électrode en mode ARC/BAGUETTE. Prise de courant de sortie négative – Pour connecter le chalumeau TIG ou la prise de terre en mode ARC/BAGUETTE.
- Page 66 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 Admission de gaz – Le tuyau d’alimentation en gaz se raccorde à cette admission. Interrupteur de MARCHE/ARRÊT fig. 2 Multimètre numérique – Affiche le courant avant et pendant le soudage, d’autres réglages de paramètres et les codes de message d’erreur.
- Page 67 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 Pré-débit de gaz – Une plage de 0 à 10 secondes de débit de gaz avant que le chalumeau soit prêt pour le soudage. Cela purgera les impuretés de la conduite de gaz.
- Page 68 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 coupage fonctionnera de nouveau normalement lorsqu'il se sera refroidi. Attendez au moins 10 minutes de plus après que le protecteur thermique se soit ouvert avant de reprendre le coupage. Le cycle de service peut être raccourci si on débute avant ce temps additionnel.
- Page 69 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 Réglez l’intensité de courant au maximum sur le tableau, connectez ensuite la commande au pied à la prise de courant. Transférer la commande d’intensité du courant du panneau vers la télécommande (K). La commande au pied contrôlera maintenant les fonctions de soudage.
- Page 70 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 consommable. La tige de l'électrode est fabriqué d'un matériau compatible avec le matériau de base qu'on doit souder, alors qu'elle est recouverte d'un fondant qui produit des vapeurs gazeuses servant de gaz protecteur et procure une couche de laitier, deux éléments qui protègent la surface de soudage contre la contamination...
- Page 71 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 3.1 Réglez le courant de soudage (R) en fonction du type et de la taille de l'électrode utilisée (consultez Courant de soudage (ampérage)). Connexion des câbles de sortie en fonction des exigences de l’électrode.
- Page 72 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 Attendez que la soudure se soit refroidie et enlevez minutieusement le laitier afin de dévoiler le métal de soudure en-dessous (fig. 8). fig. 7 fig. 6 fig. 8 PRINCIPES DE SOUDAGE AVEC BAGUETTE (MMA) SÉLECTION DES ÉLECTRODES...
- Page 73 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 tableau 3). ÉPAISSEUR MOYENNE DU DIAMÈTRE MAXIMAL COURANT NOMINAL MATÉRIAU RECOMMANDÉ DE L'ÉLECTRODE 1/32 à 1/16 po 3/32 po 60 à 100 A 1/16 à 3/16 po 1/8 po 100 à 130 A 3/16 à...
- Page 74 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 On recommande de déplacer l'électrode dans la direction du joint soudé, et ce, à une vitesse qui produira une passe de la taille requise. Pendant ce temps, on déplace l'électrode vers le bas afin de produire continuellement un arc de la longueur prescrite.
- Page 75 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 Lorsque l'arc de soudage TIG est créé, le gaz inerte s'ionise et est chauffé à l'extrême, ce qui entraîne une modification de sa structure moléculaire et sa conversion en un courant de plasma. Ce courant de plasma qui circule entre le tungstène et la pièce à...
- Page 76 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 Branchez le câble d’interrupteur du chalumeau de soudage TIG à la prise de la commande au pied (D). Connect the gas line from the TIG welding machine’s gas inlet (G) to the regulator and connect the regulator to the gas cylinder.
- Page 77 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 connecteurs et toutes les brides. Ouvrez doucement le robinet de bouteille. Réglez le débit sur le régulateur environ entre 0,25 à 0,41 pi cubes/min. Fermez le robinet de bouteille et observez l'aiguille sur le manomètre du régulateur. Si l'aiguille avance vers le zéro, cela indique qu'il...
- Page 78 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 protègera l’électrode et la soudure. Attendez que la soudure soit refroidie et enlevez minutieusement le laitier pour dévoiler le métal de soudure en dessous. ÉLÉMENTS DE BASE DU SOUDAGE TIG ALLUMAGE HAUTE FRÉQUENCE L’allumage HF est une méthode d’allumage sans contact.
- Page 79 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 Placez le rebord extérieur de la coupelle de gaz sur la pièce à travailler de façon à ce que l'électrode de tungstène se trouve entre 25/64 et 1/16 po de la pièce.
- Page 80 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 manuellement un fil d'apport dans le bain de fusion d'une main tout en manipulant le chalumeau soudeur de l'autre main. Cependant, certaines soudures combinant des matériaux minces peuvent s'effectuer sans métal d'apport, par exemple, sur un rebord, dans un coin et au niveau des joints droits.
- Page 81 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 Le métal d'apport est introduit au niveau du bord d'attaque du bain de fusion. Le fil d'apport est habituellement maintenu dans un angle d'environ 15° et inséré dans le bord d'attaque du bain de fusion. L'arc fait fondre le fil d'apport dans le bain de fusion alors qu'on déplace le chalumeau vers...
- Page 82 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 renferment au moins 97,30 pour cent de tungstène et de 1,70 à 2,20 pour cent de thorium. On les qualifie d'électrodes thoriées à 2 pour cent. Il s'agit des électrodes les plus couramment utilisées de nos jours, alors qu'on les préfère en raison de leur longévité...
- Page 83 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 le tungstène thorié. Les applications de soudage à ampérages plus élevés devraient faire plutôt appel au tungstène thorié ou lanthané. ÉLECTRODES AU LANTHANE Couleur noir (0,8 à 1,2 %), or (1,3 à 1,7 %), bleu (1,9 à 2,2 %), c.c. ou c.a. / Les électrodes de tungstène au lanthane (classification EWLa-1.5 de l'AWS)
- Page 84 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 3/64 po (1,2 15 à 80 A 15 à 80 A 20 à 60 A 1/16 po (1,6 70 à 150 A 70 à 150 A 60 à 120 A 3/32 po (2,4 150 à...
- Page 85 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 La forme de la pointe de l’électrode de tungstène représente une variable importante du processus lors du soudage à l’arc de précision. Une combinaison judicieuse de la pointe et de la taille du plat procurera de nombreux avantages.
- Page 86 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 • Elles produisent un arc plus uniforme. L'angle d'ouverture détermine la forme et la taille du cordon de soudure. De façon générale, lorsque l'angle d'ouverture augmente, la pénétration augmente et la largeur du cordon diminue.
- Page 87 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 effectuer la réparation de l'outil/l'appareil. Un outil/appareil mal réparé peut présenter un risque pour l'utilisateur et/ou pour les autres. MISE AU REBUT Recyclez votre outil endommagé dans une installation prévue à cet effet s'il est impossible de le réparer.
- Page 88 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 SOUDAGE AVEC BAGUETTE (MMA) CAUSE(S) POSSIBLE(S) SOLUTION(S) PROPOSÉE(S) Aucun arc 1. Circuit de soudage 1. Vérifiez si le fil de terre est branché. Vérifiez le incomplet branchement de tous les câbles. 2. Sélection d'un mode 2.
- Page 89 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 Pénétration excessive - brûlure de part en part 1. Réduisez l'ampérage ou utilisez une électrode 1. Chaleur trop élevée plus petite. 2. Vitesse de déplacement 2. Essayez d'augmenter la vitesse de déplacement inadéquate...
- Page 90 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 7. Assurez-vous que le gaz protecteur continue de circuler pendant 10 à 15 secondes une fois l'arc terminé. Le gaz doit circuler pendant 1 seconde pour tous les 10 ampères de courant.
- Page 91 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 Arc instable lors du soudage à c.c. 1. Chalumeau branché au 1. Reliez le chalumeau à la borne de sortie c.c.-. courant de type c.c. + 2. Éliminez les matériaux comme la peinture, la 2.
- Page 92 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 6. La bride de mise à la 6. Reliez la bride de mise à la terre directement sur la terre n'est pas reliée à la pièce à travailler dans la mesure du possible.
- Page 93 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 ANNEXE A Visitez www.princessauto.com pour plus d'informations...
- Page 94 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 ANNEXE B GUIDE D’INTENSITÉ DE COURANT CC DE SOUDAGE TIG Le tableau est un guide général et variera en fonction de la situation de soudage. Épaisseur du Diamètre de Polarité Diamètre Débit d’argon...
- Page 95 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 6,4 mm 1/4 po 2,4 mm c.c. 3,2 mm 0,25 à 0,43 Angle 170 à 190 6,4 mm 1/4 po 2,4 mm c.c. 3,2 mm 0,25 à 0,43 Goutte 160 à 180 Bout à...
- Page 96 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 c.a. 2,4 mm 3/32 po 1,6 / 2,4 mm 1,6/2,4 0,29 à 0,36 Angle 90 à 130 A c.a. 2,4 mm 3/32 po 1,6 / 2,4 mm 1,6/2,4 0,29 à 0,36 Goutte 95 à...
- Page 97 V1,0 Soudeuse à l’arc/TIG à onduleur CA/CC 9085986 c.a. 12,7 1/2 po 3,2 / 4 mm 3,2 mm 0,46 à 0,57 Goutte 280 à 320 Visitez www.princessauto.com pour plus d'informations...
- Page 98 9085986 Soudeuse à l’arc/TIG à onduleur CA/CC V1,0 ANNEXE D En cas de questions techniques, appelez le 1-800-665-8685...
