finitions
11.4 dégagements minimaux de la tablette combustible
FR
AVERTISSEMENT
!
•
Risque d'incendie. Maintenir tous les espaces spécifiés pour les espaces combustibles. Le non-respect de ces
instructions peut provoquer un incendie ou provoquer une surchauffe de l'appareil. Assurez-vous que tous les
dégagements (c'est-à-dire le dos, le côté, le haut, l'évent, le manteau, l'avant, etc.) sont clairement maintenus.
•
Lorsque vous utilisez de la peinture ou de la laque pour finir le manteau, la peinture ou la laque doit être
résistante à la chaleur pour éviter la décoloration.
•
L'installation d'un téléviseur ou d'autres appareils électroniques au-dessus de l'appareil peut provoquer une
décoloration, une fusion ou des dommages à l'électronique. Utilisez les autorisations comme directives et
reportez-vous aux instructions du fabricant de votre téléviseur pour plus d'informations.

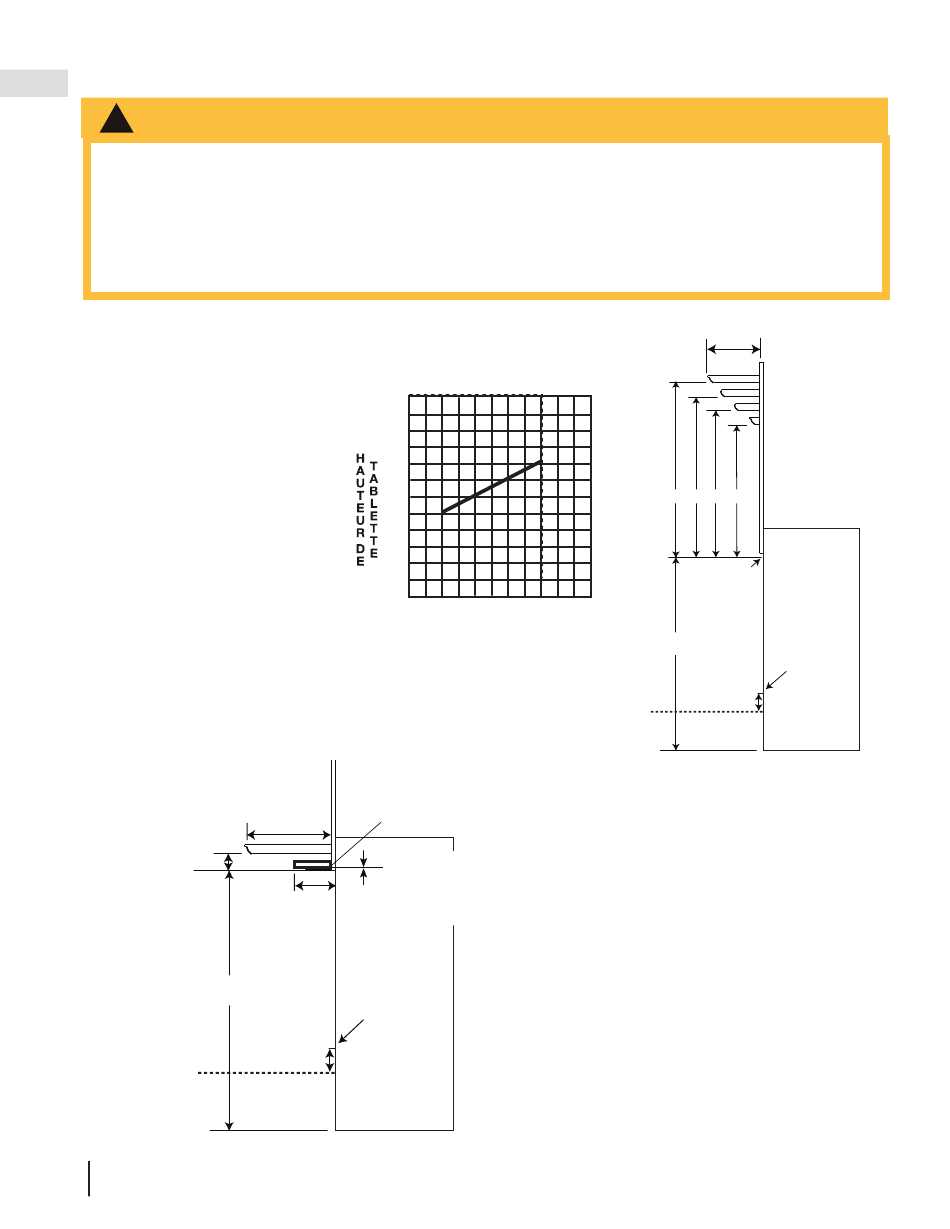

Le dégagement d'une tablette
combustible à l'appareil peut varier
selon la profondeur de la tablette.
Utilisez le graphique pour vous
aider à déterminer les dégagements
nécessaire.
L'installation d'un manteau entre cet
appareil et l'électronique ou d'autres
matériaux susceptibles d'être
sensibles à la chaleur réduira l'effet
de la chaleur directe sur ceux-ci.
Assurez-vous que le châssis est
correctement dimensionné (largeur
et profondeur) en fonction de
l'objet monté ci-dessus. Suivez
les instructions de hauteur et de
profondeur du manteau pour obtenir
des informations appropriées.
Un manteau incombustible est
considéré comme une protubérance
incombustible, voir la section
« finition ».
HAUTEUR
DU MANTEAU
17 7/8" (454mm)
33 7/8" (860mm)
Extension du
foyer en option
140
W415-4127 / B-0 / 03.25.24
24
22
20
18
M
H
E
16
A
E
14
N
I
12
T
G
10
E
H
8
L
T
6
4
2
0
A
PROFONDEUR
DU MANTEAU
Haut de la bride
12" (305mm)
Top of
finishing flange
0" espace
libre (saillie par
rapport à la
4" (38mm)
bride de finition)
max.
projection
Fond de la bride
A
de finition
2" (51mm)
Fond de
Bottom of the
l'appareil
appliance
D
C B
1 2 3 4 5 6 7 8 9 10 11
MANTEL DEPTH
PROFONDEUR DE TABLETTE
Extension de
foyer optionnelle
de finition
L'installation d'un manteau entre cet appareil et des
appareils électroniques ou d'autres matériaux qui
peuvent être sensibles à la chaleur réduira l'effet de la
chaleur directe sur eux.
Suivez les instructions de hauteur et de profondeur du
manteau pour obtenir les informations de dégagement
appropriées. Un manteau incombustible est considéré
comme une saillie incombustible.
Profondeur de tablette
Hauteur de tablette
Top of
Dessus de
finishing
la bride de
flange
finition
33 7/8" (860mm)
A
Fond de bride
de finition
2" (51mm)
Bas de
Bottom of the
l'appareil
appliance
