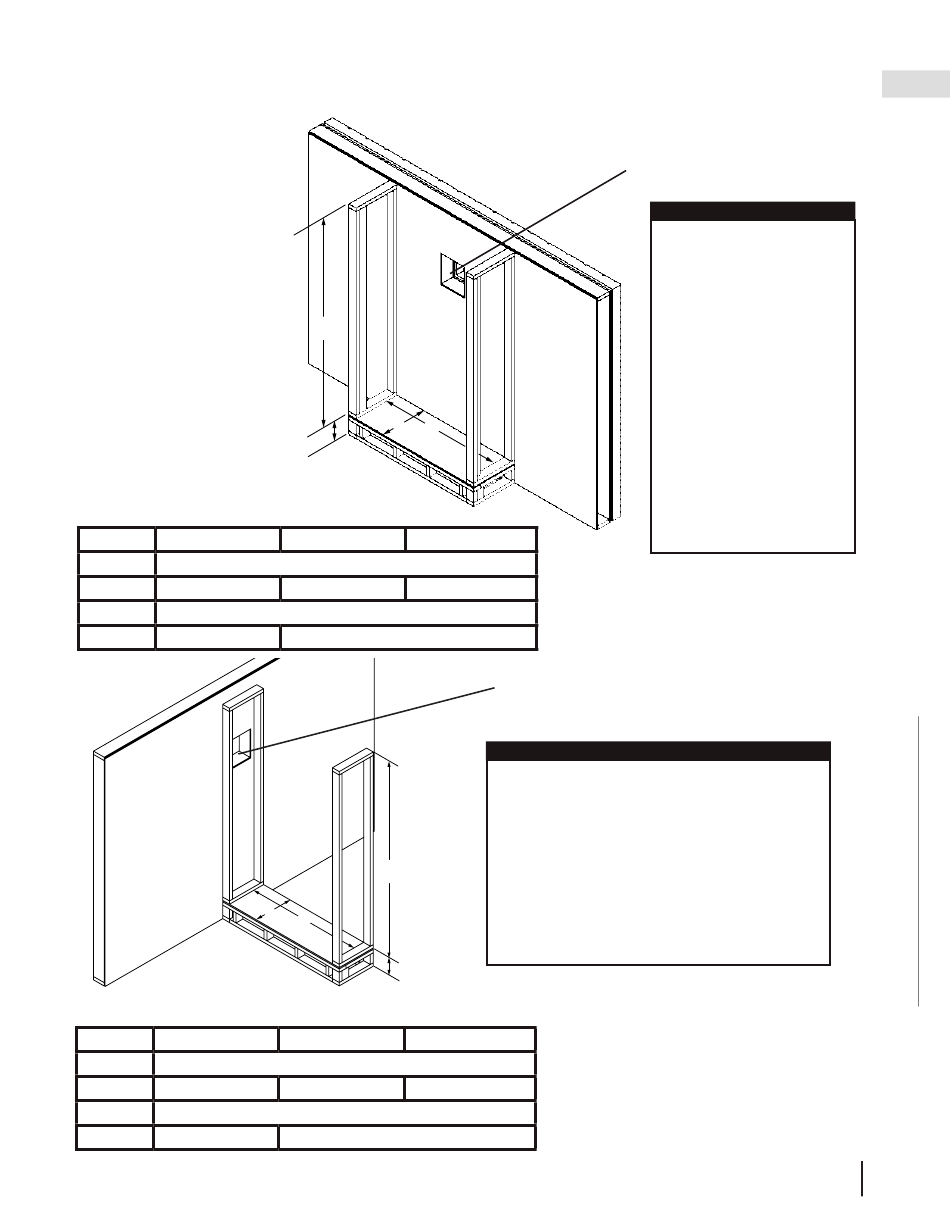

encadrement approximatif - avant l'installation de l'appareil
Avant d'encadrer votre appareil, déterminez les exigences de ventilation avant de décider de l'emplacement final de
l'appareil. Après un encadrement brut, placez l'appareil dans sa position finale.
simple face
dégagements minimum
Ref
TLV50L
E
F
65 13/16" (1672mm)
J
Optionnel - L'appareil ne doit pas être élevé au-dessus du plancher.
L*
73" (1854mm)
transparent
dégagements minimum
Ref
TLV50L2
E
F
65 13/16" (1672mm)
J
Optionnel - L'appareil ne doit pas être élevé au-dessus du plancher.
*L
73" (1854mm)
L
E
F
J
TLV62L
20 1/8" (511mm)
77 13/16" (1976mm)
89 13/16" (2281mm)
91" (2311mm)
L
E
F
J
TLV62L2
16 3/16" (411mm)
77 13/16" (1976mm)
89 13/16" (2281mm)
91" (2311mm)
Avant d'encadrer l'appareil, assurez-vous
d'installer l'espaceur coupe-feu.
TLV74L
Avant d'encadrer un appareil transparent, assurez-
vous d'installer d'abord le pare-feu, car il ne pourra
pas s'insérer entre les montants s'il est installé après
l'encadrement.
note:
La série TLVL requiert une hauteur d'enclos/
plafond minimale, comme illustré (dimension
L), mesurée depuis le bas de l'appareil. Pour
respecter les exigences de température, cette
zone doit être laissée dégagée. Certaines
configurations de ventilation nécessitant une
élévation verticale plus importante nécessiteront
un enclos plus grand pour fournir un
dégagement vertical minimal entre les tuyaux de
ventilation et les matériaux combustibles.
TLV74L2
*La hauteur minimale de l'enclos/
plafond peut être plus élevée en fonction
de la configuration de ventilation (voir
dégagement minimal par rapport aux
matériaux combustibles).
note:
La série TLVL nécessite une
hauteur d'enclos/plafond
minimale, comme illustré (di-
mension L), mesurée depuis
le bas de l'appareil. Pour
respecter les exigences de
température, cette zone doit
rester dégagée. Certaines
configurations de ventilation
nécessitant une élévation
verticale plus importante
nécessiteront un enclos
plus grand pour assurer un
dégagement vertical minimal
entre les tuyaux de ventila-
tion et les matériaux com-
bustibles.
W415-4127 / B-0 / 03.25.24
FR
115
