lMDUO4007
-FR
9

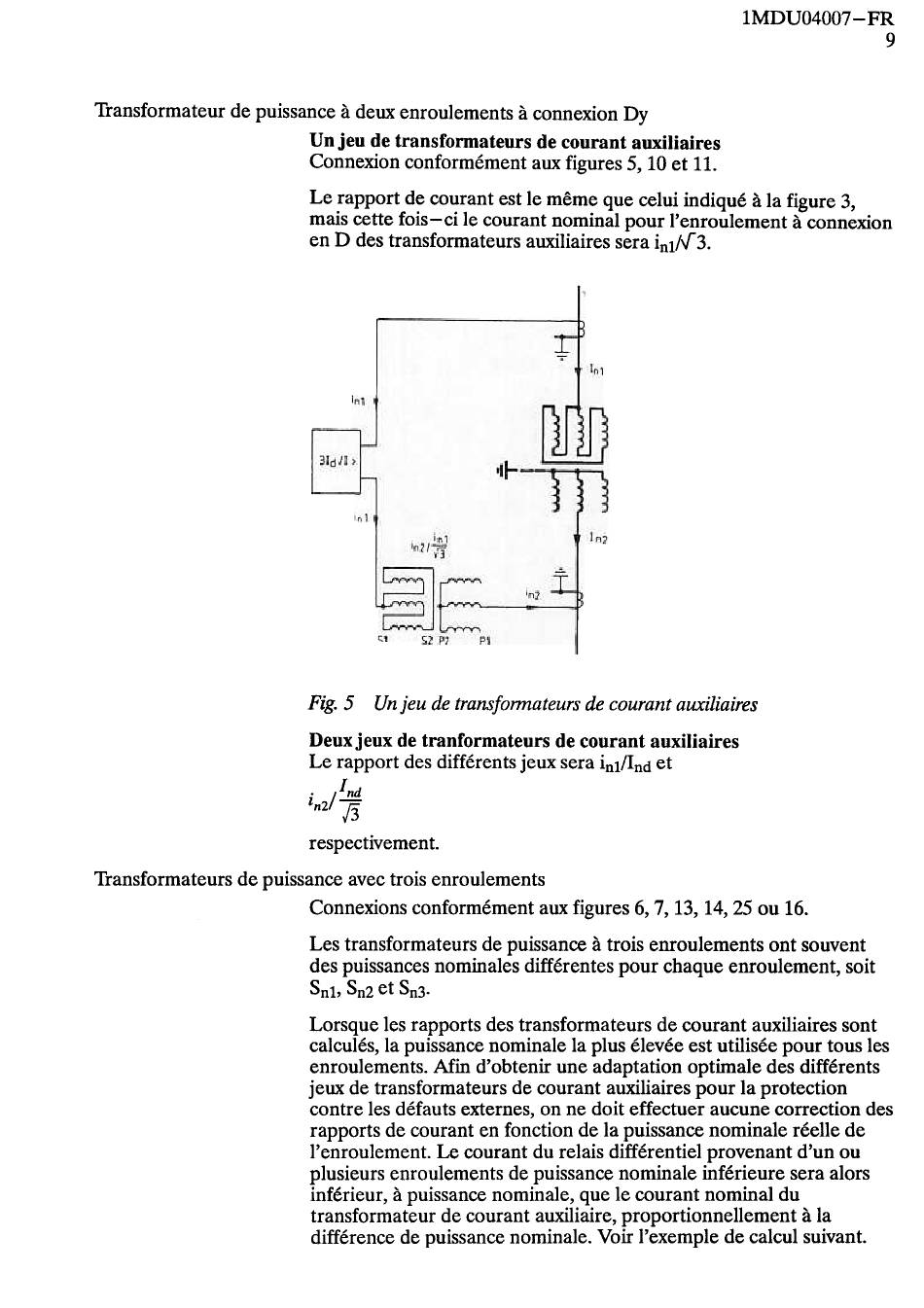

Transformateur de puissance a deux enroulements a connexion Dy
Un jen de transformatenrs de conrant auxiliaires
Connexion conformement aux figures 5,10 et 11.
Le rapport de courant est le meme que celui indique a la figure 3,
mais cette fois-ci le courant nominal pour l'enroulement a connexion
en D des transformateurs auxiliaires sera inlN3.
Fig.5
Un jeu de transfonnateurs de courant auxiliaires
Deuxjeux de tranformateurs de courant auxiliaires
Le rapport des differents jeux sera inl/Ind et
.Ind
ln2/ "'j3"
respectivement.
Transformateurs de puissance avec trois enroulements
Connexions conformement aux figures 6, 7,13, 14,2S ou 16.
Les transformateurs de puissance a trois enroulements ont souvent
des puissances nominales differentes pour chaque enroulement, soit
Snl, Sn2 et Sn3-
Lorsque les rapports des transformateurs de courant auxiliaires sant
calcules, la puissance nominale la plus elevee est utilisee pour talls les
enroulements. Min d'obtenir une adaptation optimale des differents
jeux de transformateurs de courant auxiliaires pour la protection
contre les defauts externes, on ne doit effectuer aucune correction des
rapports de courant en fonction de la puissance nominale reelle de
l'enroulement. Le courant du relais differentiel provenant d'un ou
plusieurs enroulements de puissance nominale inferieure sera alars
inferieur, fl puissance nominale, que le courant nominal du
transformateur de courant auxiliaire, proportionnellement fl la
difference de puissance nominale. Voir l'exemple de calcul suivant.
