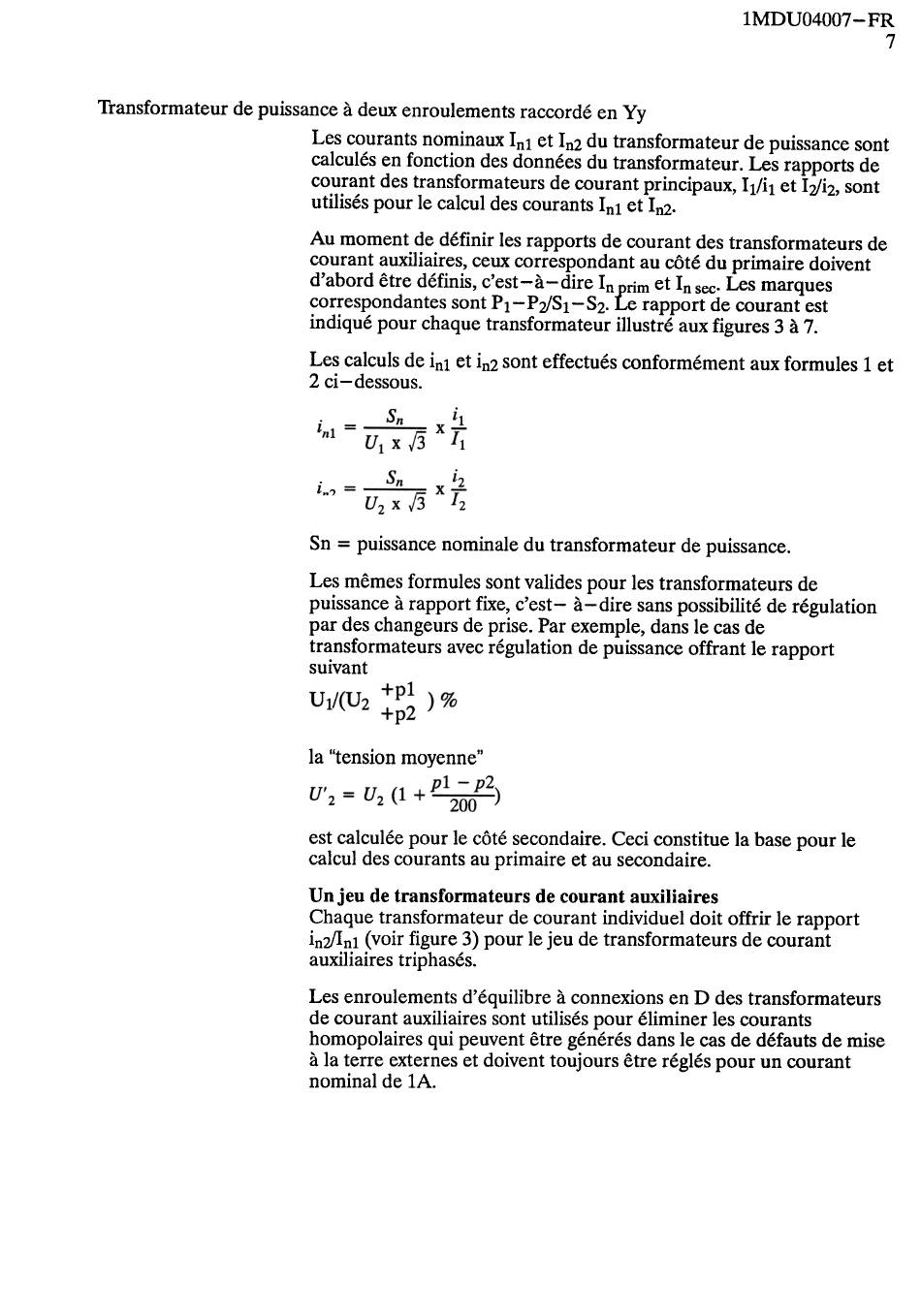

Transformateur de puissance ii deux enroulements raccorde en Yy
Les courants nominaux InI et In2 du transformateur de puissance sont
calcules en fonction des donnees du transformateur. Les rapports de
courant des transformateurs de courant principaux, Il/il et I2fi2, sont
utilises pour le calcul des courants InI et In2.
Au moment de definiT les rapports de courant des transformateurs de
courant auxiliaires, ceux correspondant au rote du primaire doivent
d'abord etre definis, c'est-a-dire
In'prim et Insec. Les marques
correspondantes sont Pl- P2/S1-S2. Le rapport de courant est
indique pour chaque transformateur illustre aux figures 3 a 7.
Les calculs de in! et in2 sant effectues conformement aux formules 1 et
2 ci -dessous.
Sn = puissance nominale du transformateur de puissance.
Les memes formules sant valides pour les transformateurs de
puissance a rapport fixe, c'est- a-dire sans possibilite de regulation
par des changeurs de prise. Par exemple, dans le cas de
transformateurs avec regulation de puissance offrant le rapport
suivant
est calculee pour le cöte secondaire. Ceci constitue la base pour le
calcul des courants au primaire et au secondaire.
Un jeu de transformateurs de courant auxiliaires
Chaque transformateur de courant individuel doit offrir le rapport
in2fInl (voir figure 3) pour le jeu de transformateurs de courant
auxiliaires triphases.
Les enroulements d'equilibre ii connexions en D des transformateurs
de courant auxiliaires sont utilises pour eliminer les courants
homopolaires qui peuvent etre generes dans le cas de defauts de mise
ii la terre externes et doivent toujours etre regles pour un courant
nominal de lA.
