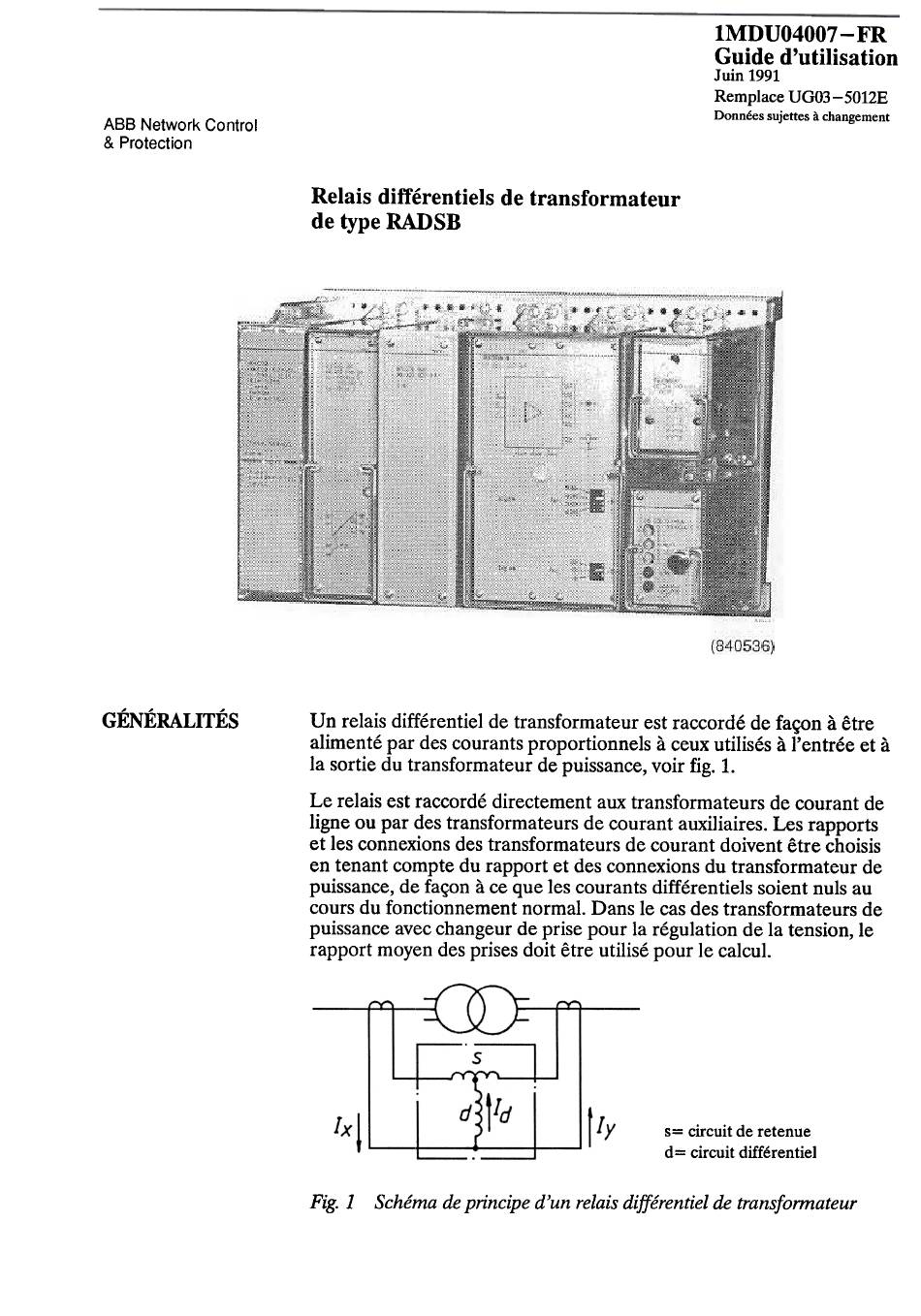

lMDUO4007 -FR
Guide d'utilisation
Juin 1991
Remplace UGO3-5012E
Donnees sujettes a changement
ABB Network Controi
& Protection

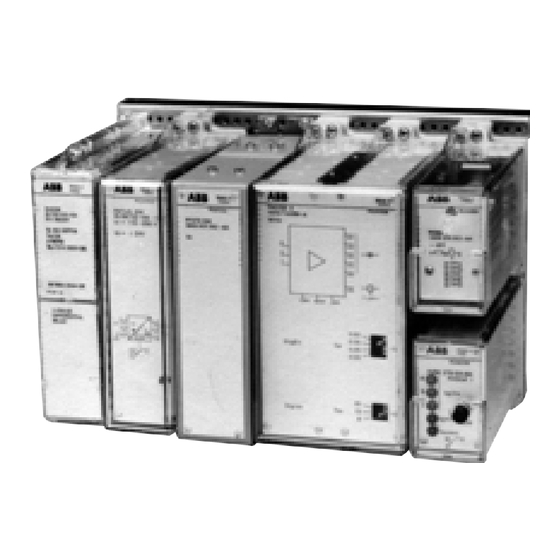

Relais differentiels de transformateur
de type RADSB
GENERALITES
Un relais differentiel de transformateur est raccorde de fac;on a etre
alimente par des courants proportionnels a ceux utilises a l'entree et a
la sortie du transformateur de puissance, voir tig. 1.
Le relais est raccorde directement aux transformateurs de courant de
ligne ou par des transformateurs de courant auxiliaires. Les rapports
et les connexions des transformateurs de courant doivent etre choisis
en tenant compte du rapport et des connexions du transformateur de
puissance, de fa<;on a ce que les courants differentiels soient nuls au
cours du fonctionnement normal. Dans le cas des transformateurs de
puissance avec changeur de prise pour la regulation de la tension, le
rapport mayen des prises doit etre utilise pour le calcul.
s= circuit de retenue
d= circuit differentiel
Fig.l
Schema de principe d'un relais differentieI de transfonnateur
