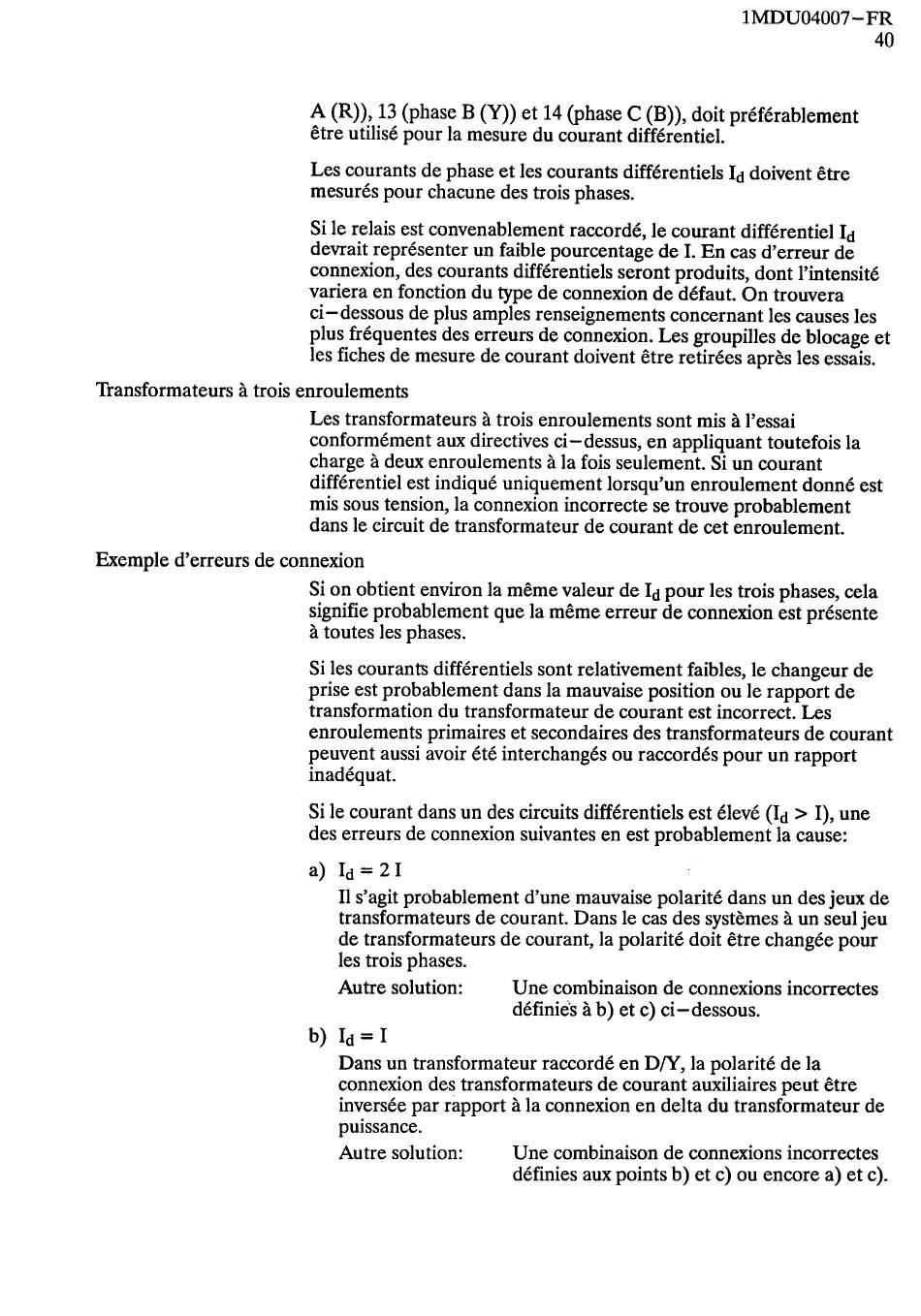

11\ffiUO4007 -FR
40
A (R)), 13 (phase B (Y)) et 14 (phase C (B)), doit preferablement
etre utilise pour la mesure du courant differentiel.
Les courants de phase et les courants differentiels Id doivent etre
mesures pour chacune des trois phases.
Si le relais est convenablement raccorde, le courant differentiel Id
devrait representer un faible pourcentage de I. En cas d'erreur de
connexion, des courants differentiels seront produits, dant l'intensite
variera en fonction du type de connexion de defaut. On trouvera
ci-dessous de plus amples renseignements concernant les causes les
plus frequentes des erreurs de connexion. Les groupilIes de blocage et
les fiches de mesure de courant doivent etre retirees apres les essais.
Transformateurs a trois enroulements
Les transformateurs a trois enroulements sont mis a l'essai
conformement aux directives ci-dessus, en appliquant toutefois la
charge a deux enroulements a la fois seulement. Si un courant
differentiel est indique uniquement lorsqu'un enroulement donne est
mis sons tension, la connexion incorrecte se trouve probablement
dans le circuit de transformateur de courant de cet enroulement.
Exemple d'erreurs de connexion
Si on obtient environ la meme valeur de Id pour les trois phases, cela
signifie probab)ement que la meme erreur de connexion est presente
a toutes les phases.
Si les courants differentiels son t relativement faibles, le changeur de
prise est probablement dans la mauvaise position ou le rapport de
transformation du transformateur de courant est incorrect. Les
enroulements primaires et secondaires des transformateurs de courant
peuvent aussi avoir ete interchanges ou raccordes pour un rapport
inadequat.
Si le courant dans un des circuits differentiels est eleve (Id> I), une
des erreurs de connexion suivantes en est probablement la cause:
a) Id = 2 I
11 s'agit probablement d'une mauvaise polarite dans un des jeux de
transformateurs de courant. Dans le cas des systemes a un seul jeu
de transformateurs de courant, la polarite doit etre changee pour
les trois phases.
Autre solution:
Une combinaison de connexions incorrectes
definies ab) et c) ci -dessous.
b) Id = I
Dans un transformateur raccorde en D/Y, la polarite de la
connexion des transformateurs de courant auxiliaires peut etre
inversee par rapport a la connexion en delta du transformateur de
puissance.
Autre solution:
Une combinaison de connexions incorrectes
definies aux point s b) et c) ou encore a) et c).
