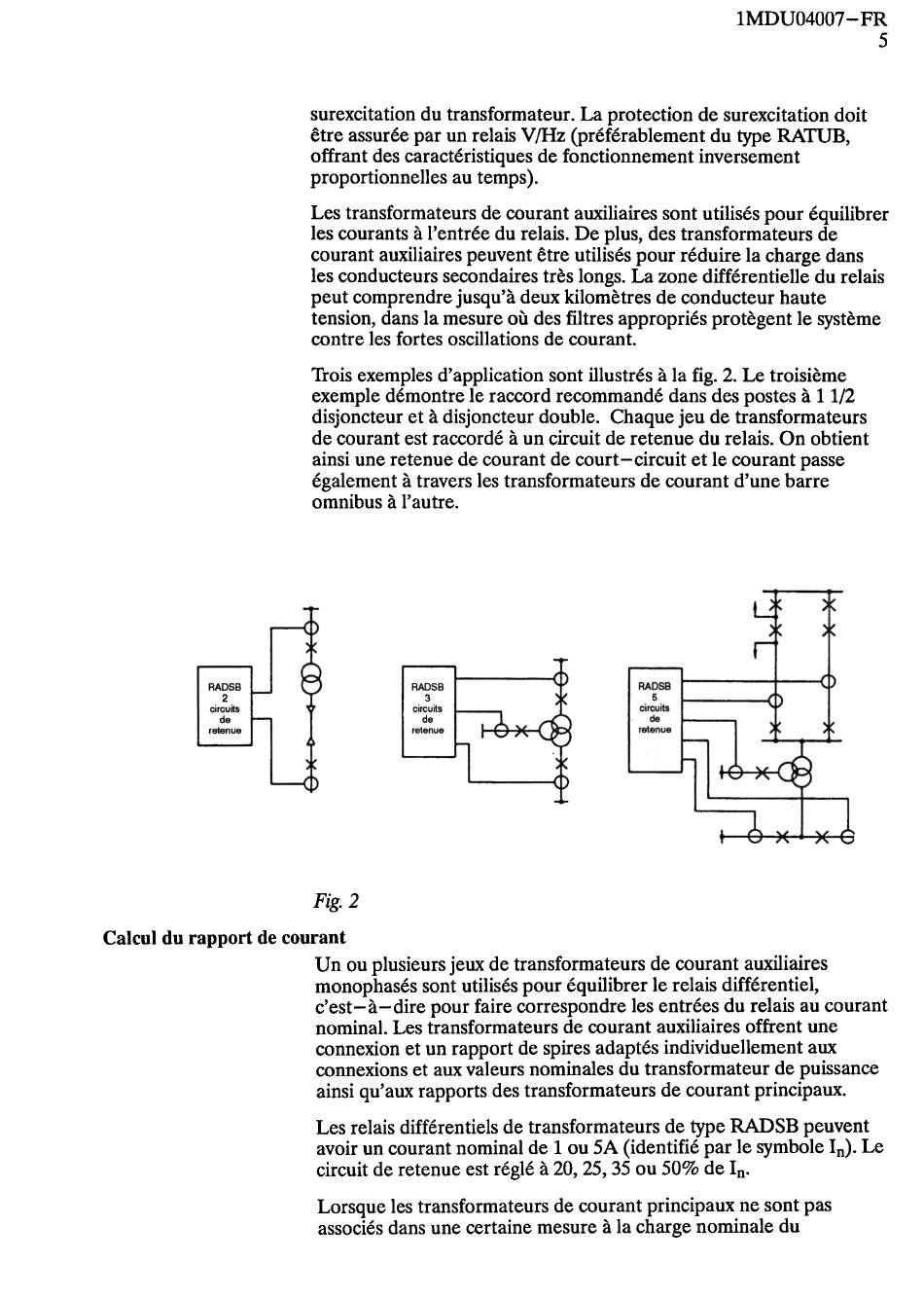

lMDUO4007 -FR
5
surexcitation du transformateur. La protection de surexcitation doit
etre assuree par un relais V/Hz (preferablement du tyre RATUB,
offrant des caracteristiques de fonctionnement inversement
proportionnelles au temps).
Les transformateurs de courant auxiliaires sant utilises pour equilibrer
les courants a l'entree du relais. De plus, des transformateurs de
courant auxiliaires peuvent etre utilises pour reduire la charge dans
les conducteurs secondaires tres langs. La zone differentielIe du relais
peut comprendre jusqu'a deux kilometres de conducteur haute
tension, dans la mesure ou des filtres appropries protegent le systerne
contre les fortes oscillations de courant.
Trois exemples d'application sant illustres il la tig. 2. Le troisieme
exemple demontre le raccord recommande dans des postes il 11/2
disjoncteur et il disjoncteur double. Chaque jeu de transformateurs
de courant est raccorde il un circuit de retenue du relais. On obtient
ainsi une retenue de courant de court-circuit et le courant passe
egalement il travers les transformateurs de courant d'une barre
omnibus il l'autre.
Fig.2
Calcnl dn rapport de conrant
Un ou plusieurs jeux de transformateurs de courant auxiliaires
monophases sant utilises pour equilibrer le relais differentiel,
c'est-a-dire
pour faire correspondre les entrees du relais au courant
nominal. Les transformateurs de courant auxiliaires offrent une
connexion et un rapport de spires adaptes individuellement aux
connexions et aux valeurs nominales du transformateur de puissance
ainsi qu'aux rapports des transformateurs de courant principaux.
Les relais differentiels de transformateurs de type RADSB peuvent
avoir un courant nominal de 1 ou 5A (identifie par le symbole In). Le
circuit de retenue est regle a 20, 25, 35 ou 50% de In.
Lorsque les transformateurs de courant principaux ne sant pas
associes dans une certaine mesure a la charge nominale du
