Réglage de l'angle du tube
L'Extube peut être orienté sur 90° (voir Figure 5).
Pour régler l'angle du projecteur :
1. Voir Figure 6. Insérez une vis Allen de 4 mm dans le trou situé à côté
de la vis de serrage de chaque tube interconnecté. Enfoncez
légèrement la clé et tournez d'un quart de tour dans le sens horaire
pour relâcher le blocage.
2. Réglez la série de tube à l'angle voulu.
3. Ré-insérez la clé Allen et verrouillez d'un quart de tour dans le sens
antihoraire.

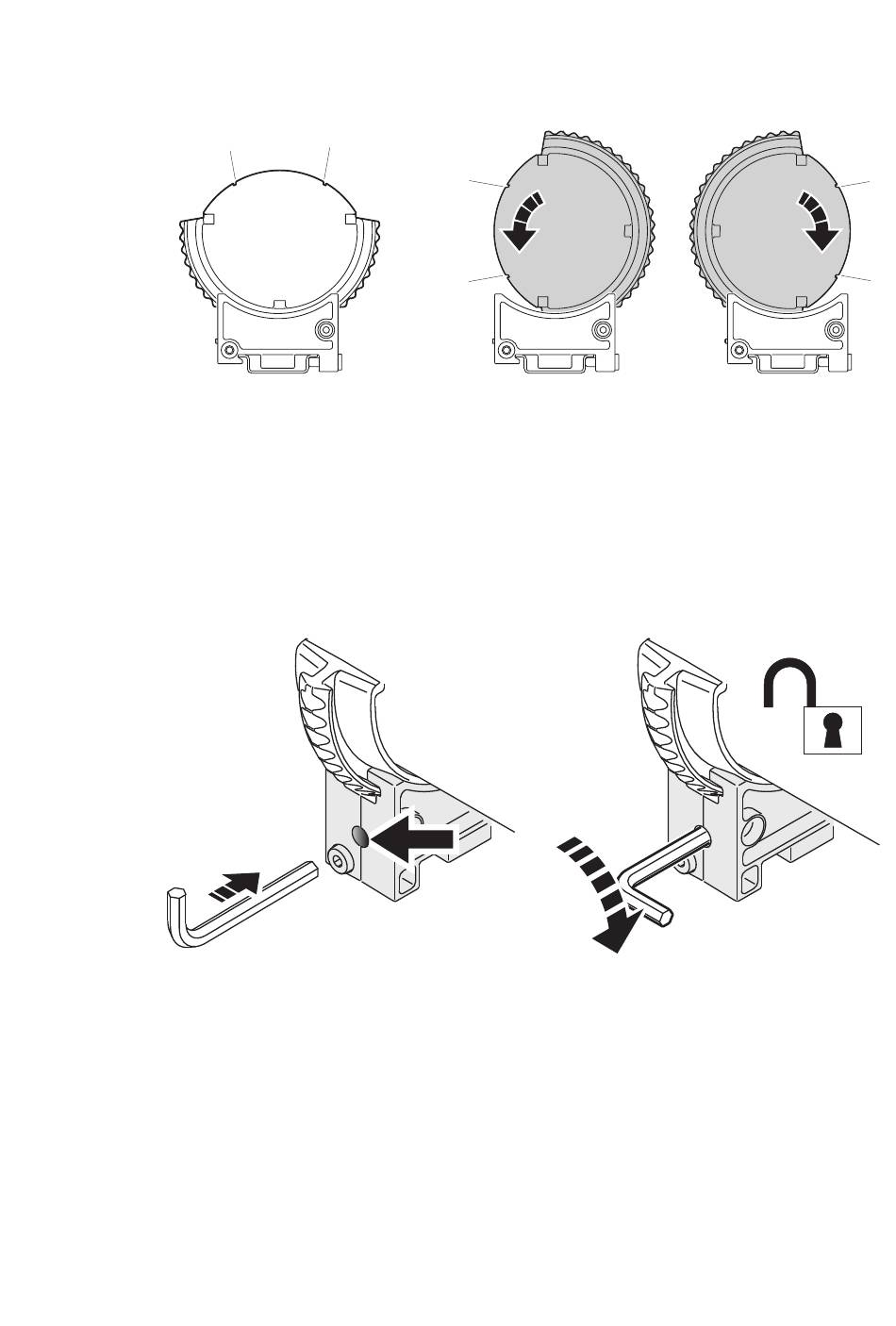

Figure 5: Amplitude de réglage
Figure 6: Déblocage
Installation physique
15
