Interface utilisateur

Mode d'emploi de la programmation du panneau
de commande (LCP)
L'ensemble composé d'un écran et d'un clavier à
l'avant du VLT est appelé panneau de commande lo-
cal (LCP).
Le panneau de commande est l'interface utilisateur de
la commande de fréquence réglable du VLT.
Le panneau de commande a plusieurs fonctions utili-
sateur : programmation du VLT; affichage des don-
nées de fonctionnement, ainsi que des avertissements
et précautions; pour le reset de la commande après un
défaut et, en commande locale, pour le démarrage/
l'arrêt et le contrôle de la vitesse d'entraînement.

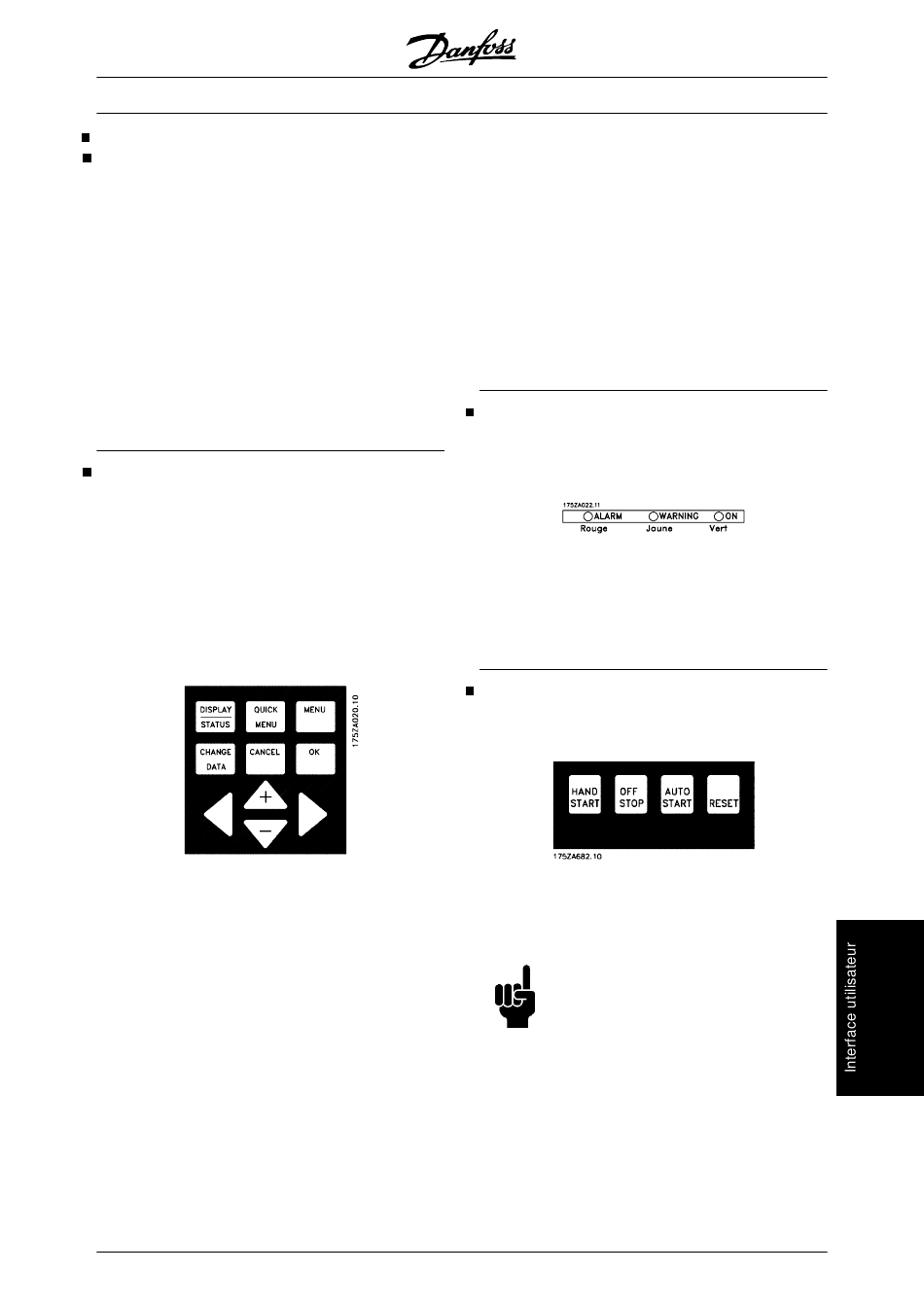

Touches de commande pour le paramétrage
Chaque paramètre définit une fonction d'exploitation
de la commande. De nombreux paramètres sont utili-
sés en association avec d'autres. Les touches indi-
quées ci-dessous servent à programmer la comman-
de en sélectionnant à partir des options de paramètre
ou à saisir les données du paramètre le cas échéant.
Les touches du panneau de commande permettent
aussi de sélectionner les données affichées pendant
le fonctionnement normal de la commande.
Le mode d'affichage [DISPLAY/MODE] permet de
changer les modes d'affichage ou de revenir au mode
d'affichage soit du menu rapide, soit du menu étendu.
La touche [QUICK MENU] permet d'accéder aux pa-
ramètres faisant partie du menu rapide.Ce sont les
paramètres les plus fréquemment utilisés pour définir
les fonctions de commande
La touche [EXTEND MENU] permet d'accéder à l'en-
semble des paramètres, y compris ceux du Quick
Menu.
La touche [CHANGE DATA] sert à modifier un para-
mètre sélectionné soit en mode menu soit en mode
menu rapide.
La touche [CANCEL] est utilisée si la modification du
paramètre sélectionné ne doit pas être effectuée.
®
MG.60.I5.04 - VLT est une marque déposée Danfoss
Option contrôleur de cascade
La touche [OK] sert à valider la modification d'un pa-
ramètre sélectionné.
Les touches [+ / -] servent à choisir des paramètres et
pour modifier les valeurs des paramètres sélection-
nés. Ces touches peuvent servir à changer la vitesse
d'entraînement comme une fonction de référence lo-
cale. En outre, ces touches sont utilisées en mode
affichage pour passer d'une lecture à une autre.
[<>] Les touches [<>] servent à choisir un groupe de
paramètres et pour déplacer le curseur en cas de mo-
dification d'une valeur numérique.

Voyants

Il y a trois voyant au bas du panneau de commande :
un voyant d'alarme rouge, un voyant d'avertissement
jaune, et un voyant vert de tension (allumé).
En cas de dépassement de certaines valeurs limites,
le voyant d'alarme et/ou d'avertissement s'allume et un
texte d'état ou d'alarme s'affiche Le voyant d'alimen-
tation est activé quand on applique une tension sur la
commande de fréquence réglable du VLT.
Contrôle de commande
Les touches de contrôle de commande sont décrites
ci-dessous.
[HAND START] est utilisé si le variateur de fréquence
doit faire être démarré et s'il est contrôlé à partir du
LCP. Le variateur de fréquence démarre le moteur
lorsqu'on presse la touche [HAND START].
N.B.!
Le moteur démarre lorsqu'on active
[HAND START] si le paramètre 201, Limi-
te inférieure de fréquence de sortie, est
réglée à une fréquence de sortie supéri-
eure à 0 Hz.
Sur les bornes de commande, les signaux de com-
mande suivants restent toujours actifs lorsque [HAND
START] est activé:
• Hand Start - Off Stop - Auto Start - Reset
