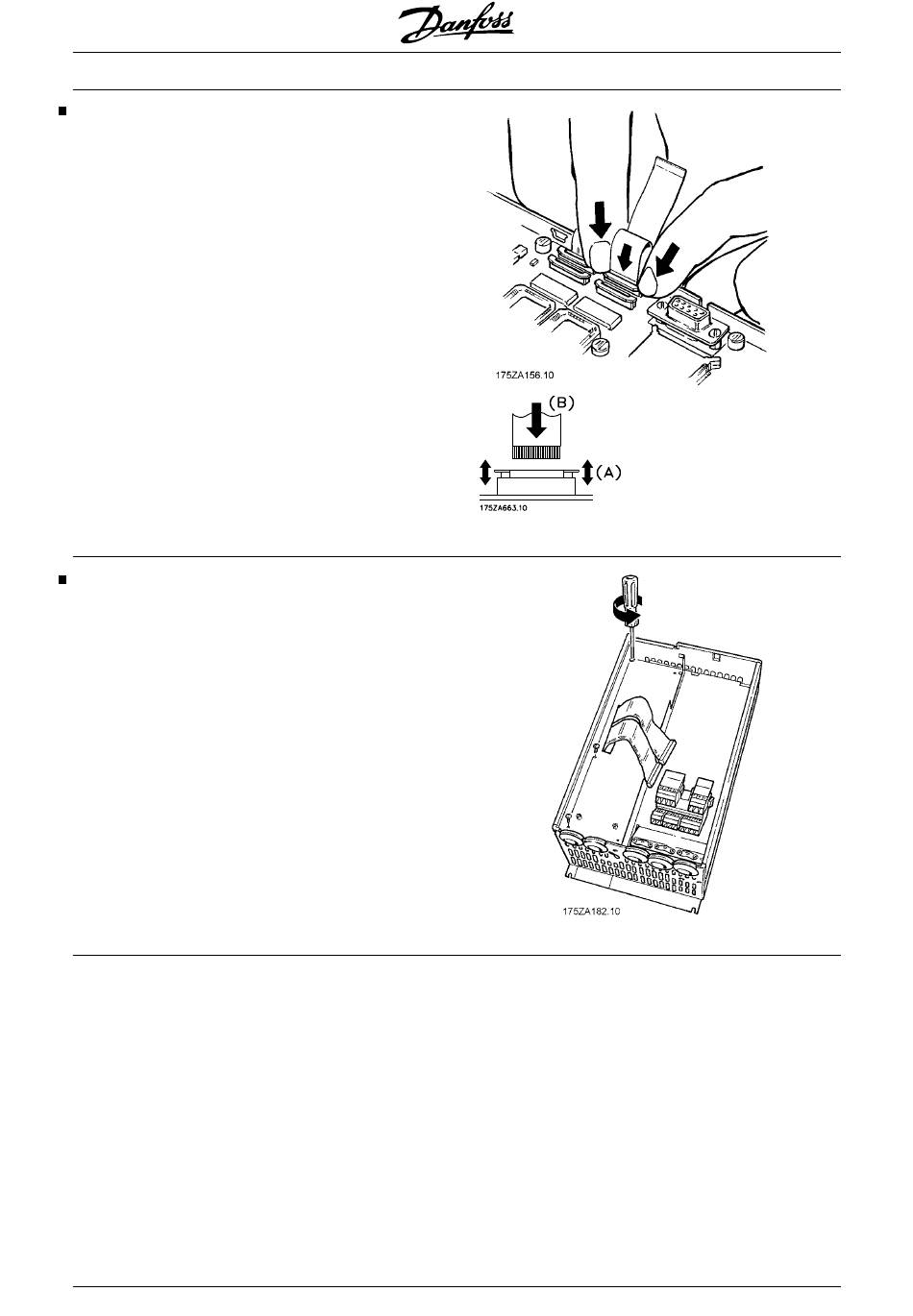

7. Connexion du faisceau de câbles de la carte en
option au panneau de commande du variateur de
vitesse
• Tirer vers le haut le collier (A) de l'embase du
faisceau de câbles du panneau de comman-
de.
• NE PAS enlever l'isolation bleue à l'extrémité
du faisceau de câbles de la carte en option.
Introduire le faisceau de câbles dans l'emba-
se correspondante (B) du panneau de com-
mande du VLT et boucler le collier. Vérifier
l'absence de plis sur le faisceau de câbles.
• Répéter la procédure pour tous les faisceaux
de câbles.
8. Connexion de mise à la terre du châssis
• L'emplacement des orifices montage des la-
melles de mise à la terre du châssis du va-
riateur de vitesse peut varier selon la confi-
guration de la commande.
• Le cas échéant, enlever les vis de montage
placées sur le châssis à l'aide d'un tournevis
Torx T-20 et les conserver pour remise en
place. Sinon, fixer les lamelles de mise à la
terre avec les vis fournies.
