Modes de fonctionnement

Fonctionnement de la commande en cascade

Avec la carte de contrôleur de cascade en option, le
variateur de fréquence peut contrôler automatique-
ment jusqu'à cinq moteurs. Le démarrage et l'arrêt des
moteurs s'effectue par cycle, selon les heures d'ex-
ploitation. Cette fonction permet une utilisation égale-
ment répartie dans le temps et élimine les problèmes
de démarrage d'un moteur rarement utilisé. Le con-
trôleur de cascade comprend quatre relais en forme
de C possédant des contacts nominaux de 250V, 2A
(non inductifs) qui sont utilisés pour contrôler les con-
tacteurs de moteur. La carte contrôleur en option s'ins-
talle dans la cassette de la carte de commande du
variateur de fréquence et peut être commandée mon-
tée en usine. Le contrôleur de cascade est efficace
dans les applications où plusieurs moteurs sont utili-
sés pour contrôler le débit, le niveau ou la pression
communs impliquant les pompes, les ventilateurs et
les souffleries.
Signaux de retour
Un important avantage de l'option de commande en
cascade réside dans le fait que celle-ci se base sur le
contrôleur de PID avancé du variateur de fréquence.
Cela signifie que la programmation se fait en unités de
mesure sélectionnées en fonction de l'application et
que le retour et les consignes peuvent être affichés. A
la différence des commandes basées sur les démar-
rages fréquents, le retour permet un contrôle précis en
réponse à la demande réelle du système. Le contrô-
leur de PID du variateur de fréquence contient deux
signaux de retour et deux valeurs de consigne qui per-
mettent la régulation d'un système avec différentes
zones de consigne.
Pour des groupes de pompes lorsque le signal de re-
tour de pression n'est pas possible, le signal de retour
®
MG.60.I5.04 - VLT est une marque déposée Danfoss
Option contrôleur de cascade
peut être pris près de la pompe en mesurant le débit.
Lorsque la vitesse du débit est lente, la pression né-
cessaire est basse. Avec l'augmentation du flux, les
pompes ont besoin de fournir une plus forte pression
pour compenser la plus grande chute de pression
dans les tuyaux. La consigne doit être ajustée pour
correspondre aux débits dans ces cas. Alors qu'il est
difficile de le faire avec des contrôleurs de PID stan-
dard, le contrôleur en cascade fournit une solution
facile. En programmant une consigne pour le flux mi-
nimum et l'autre pour le flux maximum, le variateur de
fréquence calcule des consignes intermédiaires selon
le débit requis.
Le fonctionnement de la commande en cascade dé-
pend de la conception générale du système. On dis-
pose de deux modes de fonctionnement:
1.
Commande standard de cascade, avec une
pompe/un ventilateur à vitesse contrôlée et
jusqu'à quatre pompes/ventilateurs à vitesse
fixe. En alternance à la pompe principale, il est
possible de lisser l'utilisation des pompes.
Ceci se fait en cyclant la pompe principale
dans le système. Jusqu'à quatre pompes
peuvent ainsi être contrôlées. La program-
mation de ce mode est décrite dans le cha-
pitre 6, Réglage du mode de commande
standard de cascade.
2. Commande de cascade maître /esclave avec
toutes les pompes/ventilateurs commandés
par l'entraînement central. La programma-
tion est décrite dans le chapitre 7, Réglage du
mode de commande de cascade maître/es-
clave.

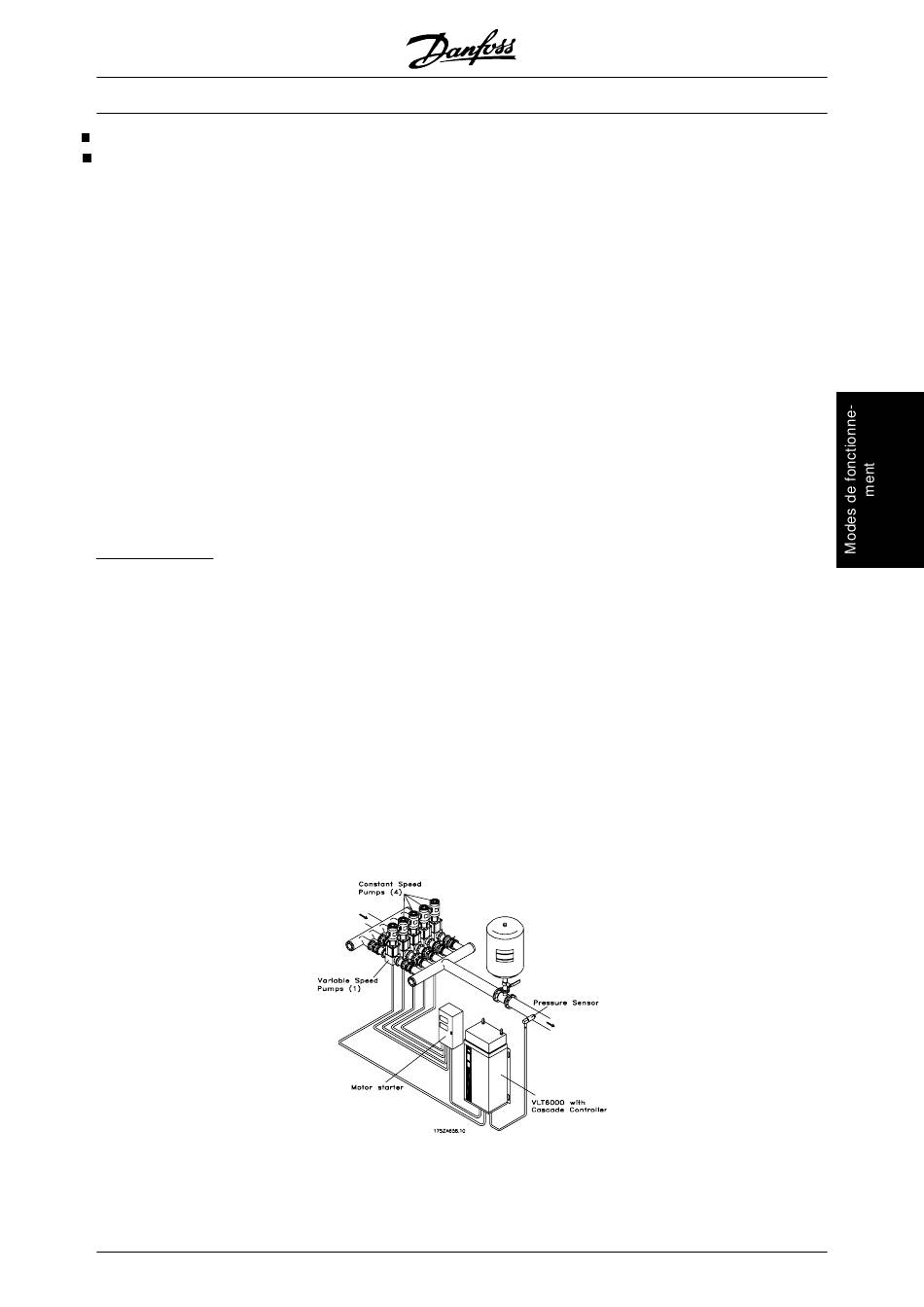

Mode de contrôle de cascade standard
7
