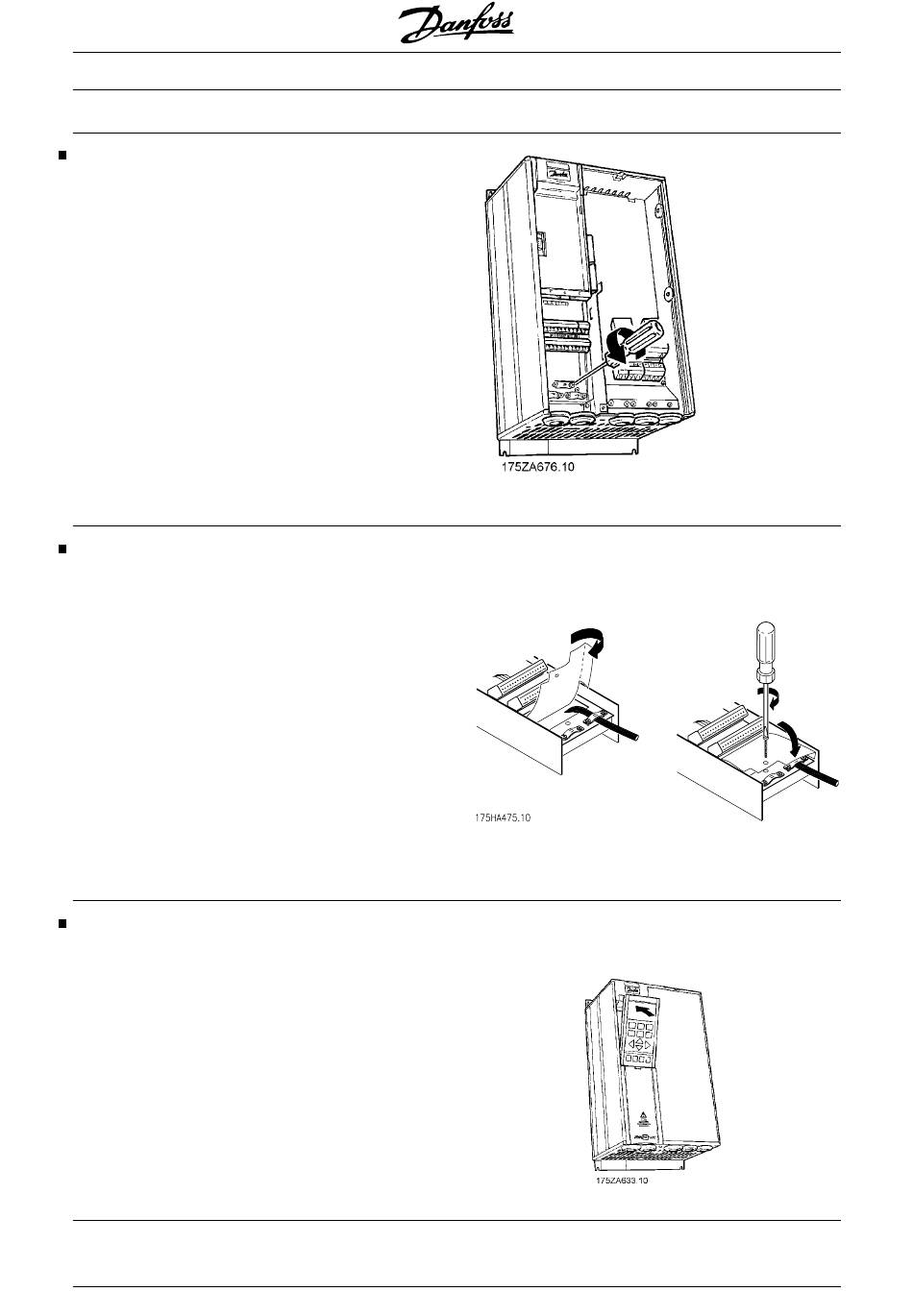

12. Démontage de la fixation de la bride de mon-
tage du câblage
La plaque d'isolation de la carte d'option est
conçue pour utiliser l'orifice de vissage de fi-
xation de la bride supérieure du câblage.
Utiliser un tournevis pour enlever la bride su-
périeure du câblage.
13. Remise en place des bornes de commande du
variateur de vitesse et fixation de la plaque d'iso-
lation de la carte en option
Remettre en place les bornes de commande
du variateur de vitesse démontées lors de la
phase 2 en les enfonçant fermement dans
l'embase de la borne correspondante.
Replier la lamelle de la plaque d'isolation de
la carte d'option et l'introduire dans la fente
latérale de la cassette de la carte de com-
mande.
Attacher la plaque d'isolation à la bride su-
périeure avec une des vis prise sur la bride
du câblage.
14. Réassemblage final
Fixer le couvercle d'accès aux composants
internes du variateur de vitesse.
Remettre en place le pavé numérique du
LCP en positionnant les fentes de guidage au
bas du support et l'enclencher.
Attacher le couvercle de protection des bor-
nes en introduisant les goupilles de guidage
du bas du couvercle au fond du couvercle
dans la cassette de la carte de commande et
l'enclencher.
16
Option contrôleur de cascade
Faire passer le câblage de la borne de com-
mande du variateur de vitesse en bas à gau-
che de la bride de câblage et fixer.
MG.60.I5.04 - VLT
®
est une marque déposée Danfoss
