c
Risque de happage !
Ne jamais couper des pièces com-
portant des cordes, des ficelles, des
bandes, des câbles ou des fils ou
qui renferment de telles matières.
8.1 Dispositif d'aspiration
des copeaux
A
Danger !
L'inhalation de certaines sciures de
bois (hêtre, chêne et frêne, p. ex.) est
cancérigène. Ne travaillez dans des lo-
caux clos qu'avec un dispositif d'aspira-
tion de copeaux adapté.
Le dispositif d'aspiration doit remplir
les conditions suivantes :
– être adapté au diamètre extérieur
des manchons d'aspiration (capot
de protection 38 mm ; boîtier pro-
tecteur 100 mm) ;
3
– débit d'air 460 m /h ;

– dépression au niveau du manchon
d'aspiration de la scie

– vitesse de l'air au niveau du man-
chon d'aspiration de la scie
20 m/s.

Les manchons d'aspiration des co-
peaux se trouvent sur le boîtier protec-
teur de la lame de scie et sur le capot
de protection.
La tôle coulissante (132) située sur la
face inférieure du boîtier protecteur de
la lame doit être fermée.
Respectez également les instructions
d'utilisation du dispositif d'aspiration
des copeaux !
Un fonctionnement sans dispositif d'as-
piration des copeaux n'est autorisé que
dans les conditions suivantes :
– en plein air,
– pour des travaux de courte durée
(max. 30 minutes) ;
– avec un masque anti-poussière.
A
Attention !
Lorsque le dispositif d'aspiration des
copeaux n'est pas utilisé, la tôle coulis-
sante sur le carter de protection de
lame de scie doit être ouverte. Sinon,
les copeaux s'accumulent à l'intérieur
du carter de protection.

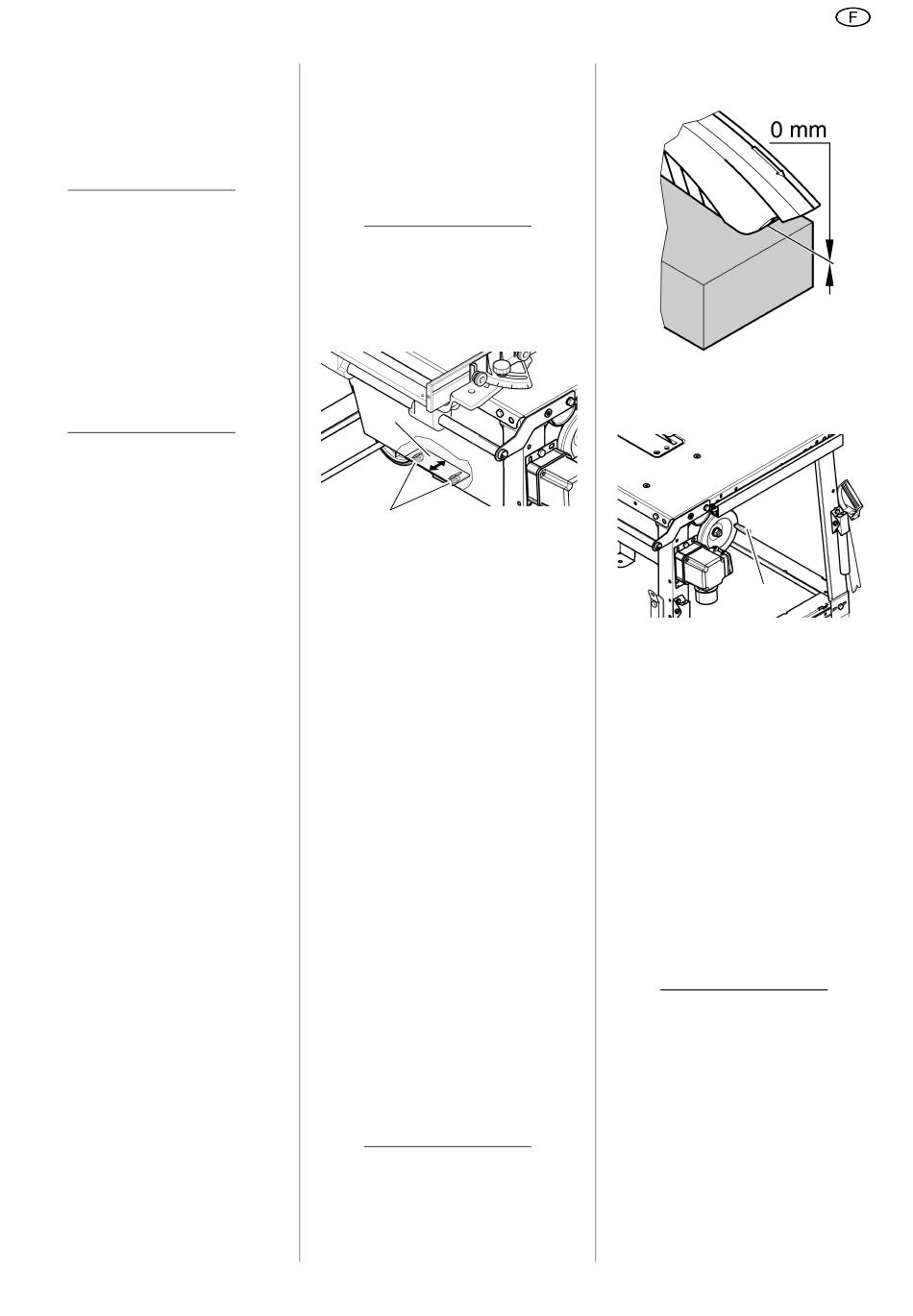

Pour ouvrir la tôle coulissante :
1. Desserrer un peu les deux vis (131)
sur la face inférieure du boîtier pro-
tecteur de la lame de scie.
132
131
2. Pousser la tôle coulissante (132)
sur le côté.
3. Serrer les vis (131).
S'il y a encore des dépôts de copeaux
dans le boîtier protecteur de la lame de
530 Pa ;
scie, nettoyer le boîtier :
1. Retirer le capot de protection et le
support de table.
2. Démonter la lame de scie (voir
"Changement de la lame de scie"
dans le chapitre "Maintenance").
3. Nettoyer le boîtier protecteur de la
lame de scie.
4. Remonter la lame de scie, monter le
support de table et le capot de pro-
tection.
8.2 Réglage de la hauteur de
coupe
A
Danger !
Les éléments ou les objets se trou-
vant dans la plage de réglage
peuvent être saisis par la lame en
rotation ! Effectuer le réglage de la
hauteur de coupe uniquement
lorsque la lame de scie est
immobile !
La hauteur de coupe de la lame de scie
doit être adaptée à la hauteur de la
pièce à usiner : le bord inférieur avant
FRANÇAIS
du capot de protection doit recouvrir
entièrement la pièce à usiner.
Régler la hauteur de coupe en tour-

nant la manivelle (133) sur le boîtier
protecteur de la lame de scie.
133
3
Remarque :
Pour compenser un jeu éventuel lors
du réglage de la hauteur de coupe,
amener toujours la lame de scie par le
bas dans la position souhaitée.
8.3 Réglage de l'inclinaison
de la lame de scie
A
Danger !
Les éléments ou les objets se trou-
vant dans la plage de réglage
peuvent être saisis par la lame en
rotation ! Ne réglez l'inclinaison de la
lame de scie que lorsque la lame de
scie est immobile !
L'inclinaison de la lame de scie peut
être réglée en continu entre 0 et 47.
1. Desserrer d'un tour environ l'écrou
à oreilles (135) à l'avant du collec-
teur de copeaux.
Le collecteur est muni sur le côté
opposé d'un écrou d'entraînement
qui empêche toute modification in-
volontaire de l'angle d'inclinaison
tant que l'écrou à oreilles est des-
serré.
