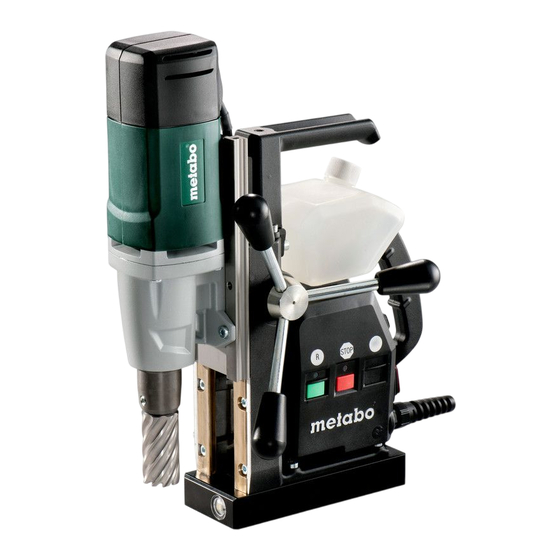

Metabo MAG 32 Notice D'utilisation Originale
  1. Manuels
  2. Marques
  3. Metabo Manuels
  4. Outils électroportatifs
  5. MAG 32
  6. Notice d'utilisation originale
Metabo MAG 32 Notice D'utilisation Originale

Metabo MAG 32 Notice D'utilisation Originale

Masquer les pouces Voir aussi pour MAG 32:
Table des Matières

Publicité

Les langues disponibles
  • FR

Les langues disponibles

  • FRANÇAIS, page 16
