HAUTEUR DE COUPE
procédez à tous les réglages lorsque le moteur est
coupé, le fil de la bougie d'allumage est débranché et
l'entraînement des unités de coupe désenclenché.
HAUTEUR DE COUPE DU PORTE-LAME FIXE
La hauteur de coupe est déterminée par la position des
lames par rapport aux roues. Il est possible de modifier
cette hauteur à TROIS points. (Voir le Tableau de hauteur
de coupe sur la page 13 ou la vignette sur la hauteur de
coupe sous le couvercle de courroie pour régler la hauteur
de coupe souhaitée.)

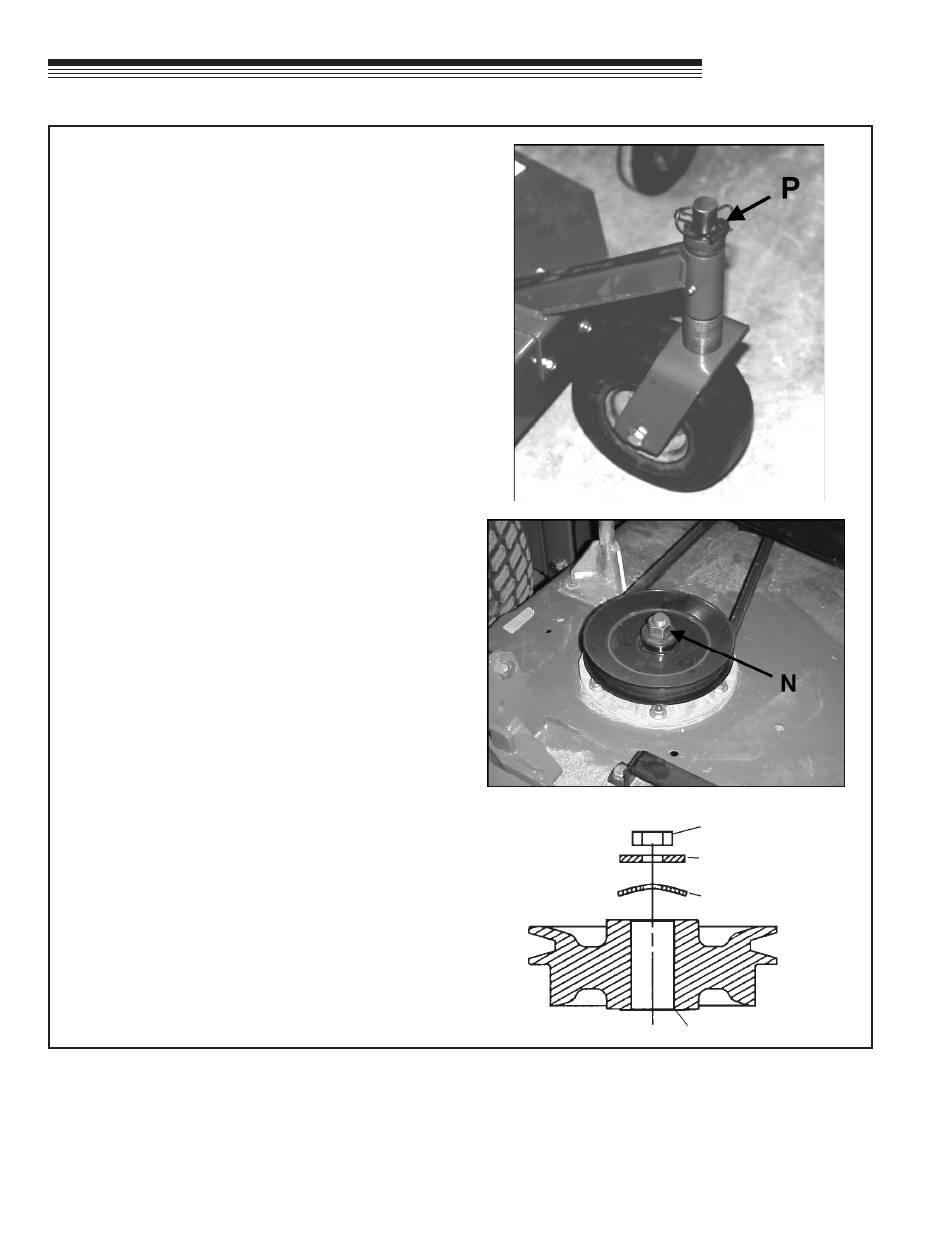

LES ROULETTES
1.
Retirez la cheville rapide P du dessus de la tige
de pivotement de la roulette.
2.
Installez les cales nécessaires au-dessus ou en
dessous du support de roue et remettez la cheville
rapide P en place.
TIGES DE LAME DU PORTE-LAME
REMARQUE : voir le chapitre MAINTENANCE du Manuel
d'installation, de pièces et de maintenance pour procéder
au retrait des lames et à leur remplacement.
1.
Retirez le couvercle de courroie.
2.
Retirez l'écrou N du dessus du boulon de la tige de
lame.
3.
Retirez complètement la tige de lame du porte-lame
(par le dessous) avec la rondelle, la lame et les
entretoises
4.
Placez le nombre requis d'entretoises (pas plus de 2)
sur le boulon de la tige de porte-lame sous le porte-
lame, entre la lame et l'axe de tige.
5.
Installez les éventuelles entretoises en trop sur l'écrou
de tige de porte-lame au-dessus du porte-lame, entre
la rondelle conique et l'écrou. Remettez l'écrou en
place et serrez à 95 Nm.
16
EC
Hydro
Midsize
ÉCROU
ENTRETOISES
EN TROP
RONDELLE
CONIQUE
POULIE
