RÉGLAGES DE LA TRANSMISSION HYDROSTATIQUE DE L'ENTRAÎNEMENT DU MOTEUR : Les réglages suivants
doivent être effectués dans l'ordre.

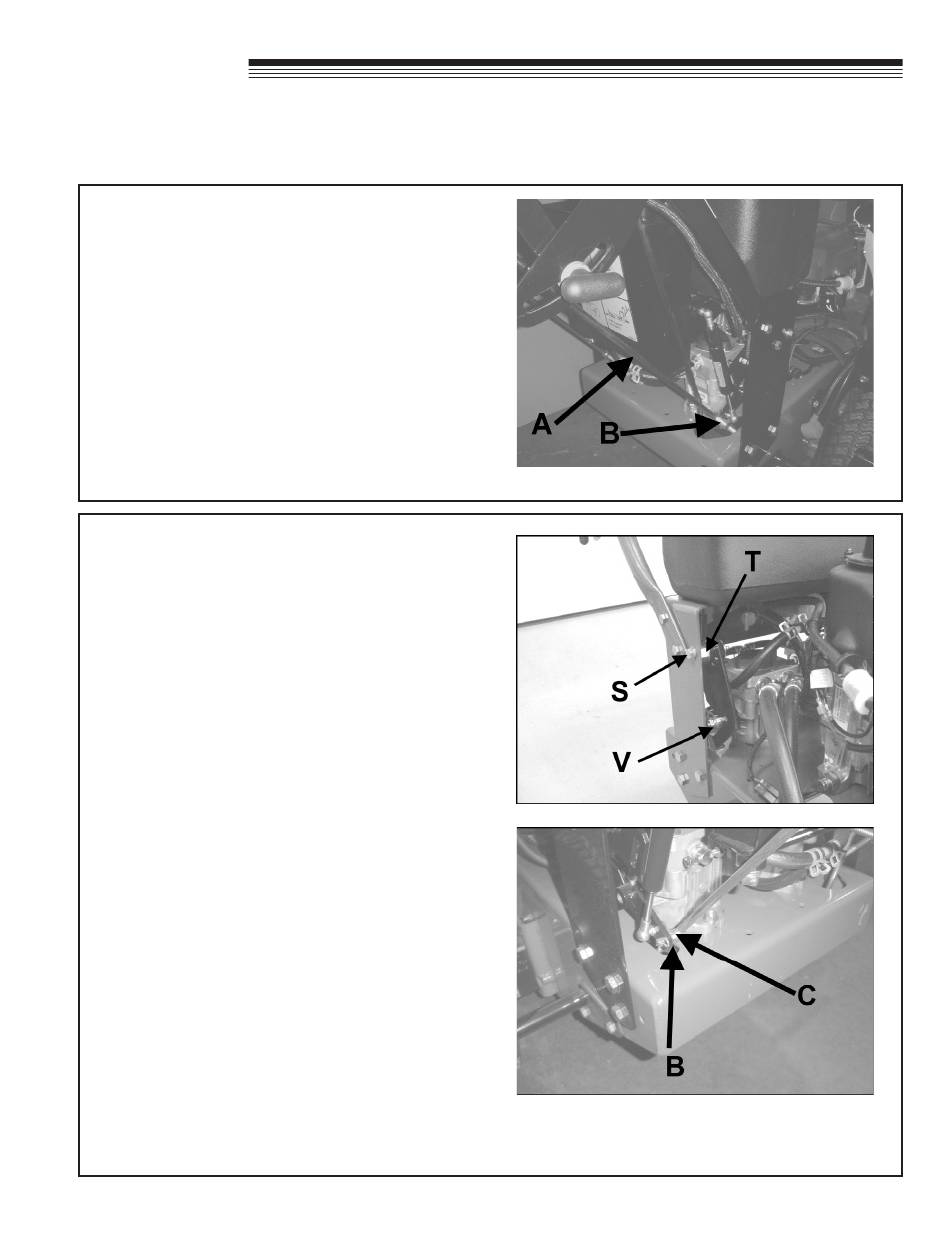

ÉTAPE 1 - réglage du point mort
Le point mort est réglé en usine. S'il a besoin d'être
réglé, levez les roues du sol en plaçant la machine sur
des chandelles ou des cales. Débranchez la tige de
commande A à chaque extrémité de pompe. Desserrez
le boulon S fixant suffisamment l'axe excentrique de la
plaque du point mort pour tourner l'axe. Démarrez le
moteur et faites le fonctionner à vitesse lente. Tournez
l'axe excentrique T pour lever ou baisser le point où le
support de suiveur est maintenu au centre du "V" jusqu'à
ce que les roues s'arrêtent de tourner. Serrez le boulon de
l'axe excentrique. Augmentez l'accélération et vérifiez le
réglage. Réglez à nouveau, s'il y a lieu. Coupez le moteur
avant de passer à l'étape 2.
ÉTAPE 2 - réglage des tiges de commande
Réglez tout d'abord le point mort, comme indiqué à l'étape
1. Mettez les leviers de commande au point mort. Réglez
les rotules B sur les extrémités inférieures des tiges de
commande A afin qu'elles entrent seulement dans les trous
sur les plaques de commande de bras de pompe.
Après avoir réglé la rotule B sur le côté gauche, serrez le
contre-écrou C.
