K42910, K42911, K42930, K42931

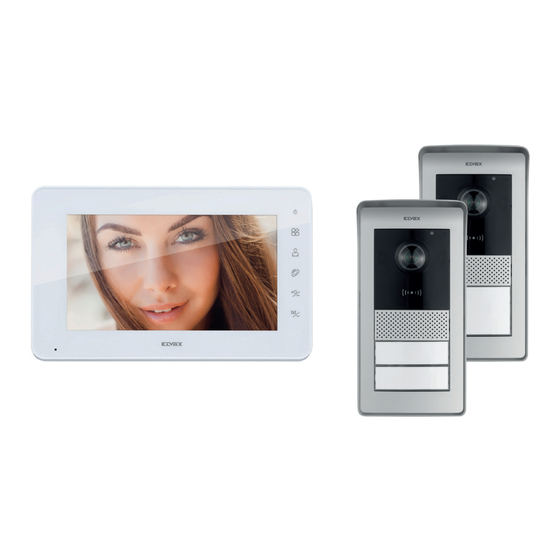

Kit videocitofonico con monitor 7" vivavoce monofamiliare/bifamiliare

One-family/two-family hands-free video door entry kit with 7" monitor

Kit portier-vidéo mains libres avec moniteur 7 pouces un logement/deux logements

Set Freisprech-Videohaustelefon mit 7"-Monitor für Ein-/Zweifamilienhäuser

Kit de videoportero con monitor 7" manos libres unifamiliar/bifamiliar

Kit de videoporteiro com monitor 7" alta-voz monofamiliar/bifamiliar

Κιτ θυροτηλεόρασης με οθόνη ανοικτής ακρόασης 7"μίας/δύο κατοικιών

‫طقم إنتركم فيديو بشاشة مقاس 7" مع مكبر صوت ألسرة واحدة/ألسرتين‬
