Functie
Werkingsfunctie
Veiligheidsfunctie
Functiebeschrijving
- Regelthermostaat vraagt om warmte.
- Het stuurprogramma van de regeleen-
heid start, als het luchtdrukbewaker-
contact in ruststand staat en voor de
gasdrukbewaker voldoende gasdruk
wordt gemeld.
- Brandermotor draait
- Voorventilatietijd 54 sec.
Tijdens het voorspoelen wordt
- de ventilatordruk bewaakt
- de verbrandingskamer bewaakt op
vlamsignalen.
Na afloop van de voorspoeltijd
- wordt de ontsteking bijgeschakeld
- wordt de hoofd- en veiligheidsma-
gneetklep geopend.
- Branderstart

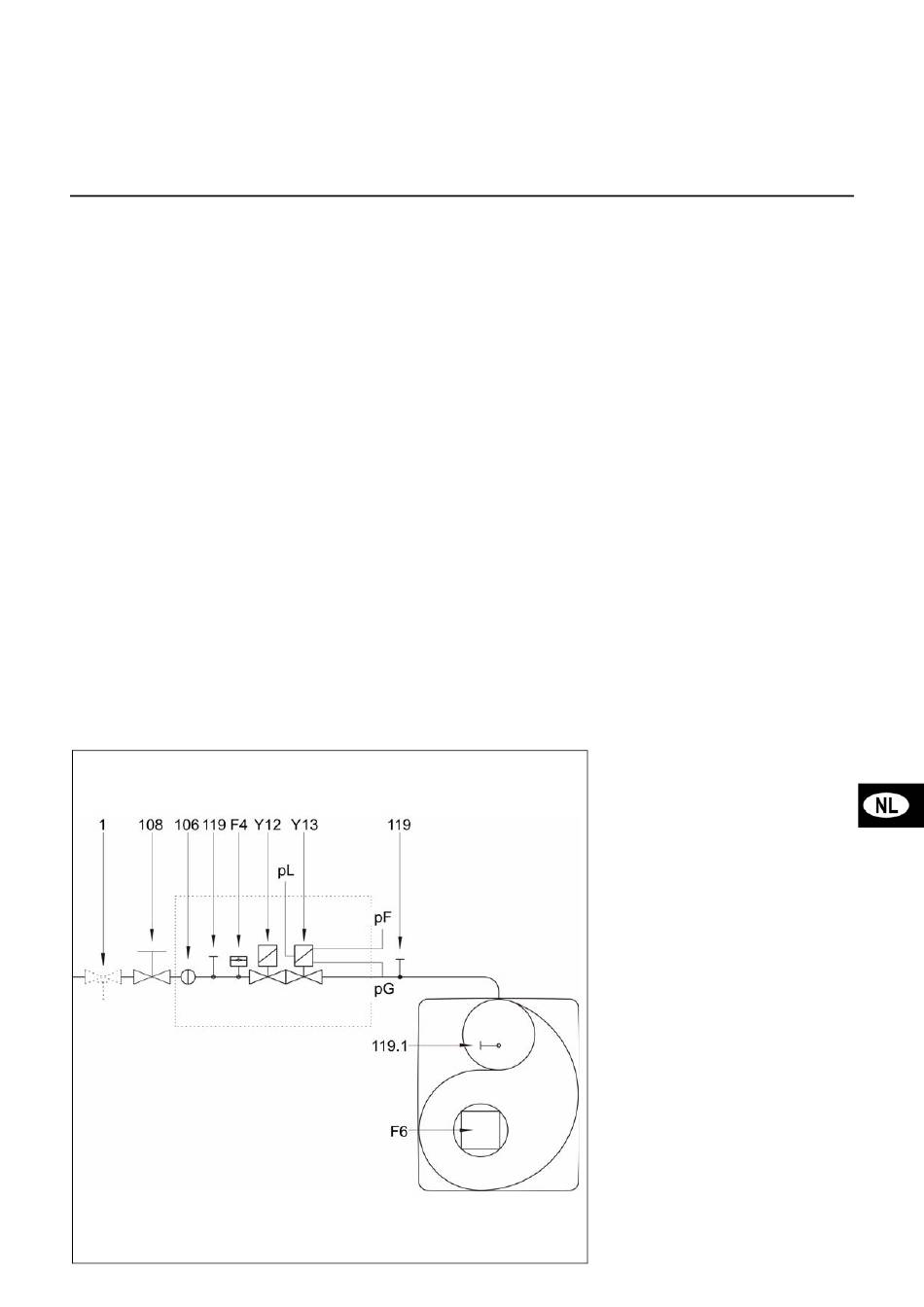

Compacte armatuur
F4
Gasgebrekbeveiliging
F6
Luchtgebrekbeveiliging
Y13 Magneetklep brander
Y12 Veiligheidsmagneetklep
1
Thermisch geactiveerde veiligheid-
safsluiter (voor montage van het
apparaat aanbrengen)
106 Zeef
108 Gaskogelkraan (voor montage van
het apparaat aan te brengen)
119 Meetpunt gasdruk
119.1Meetpunt luchtdruk
P
Brandkamedruk
F
P
Gasdruk
G
P
Luchtdruk
L
Bewaking
De vlam wordt bewaakt door een ionisa-
tiesonde. De sonde is geïsoleerd op de
gaskop gemonteerd en voert door de
stuwschijf naar de vlamzone. De sonde
mag geen elektrisch contact met
geaarde onderdelen maken.
Als er tussen sonde en brandermassa
kortsluiting optreedt, schakelt de
brander op storing.
Bij branderwerking ontstaat in de
gasvlam een geïoniseerde zone,
waardoor een gelijkgerichte stroom van
de sonde naar de brandermond stroomt.
De ionisatiestroom moet ten minste 8 µA
bedragen.
04/2006 - Art. Nr. 13 020 134A
Veiligheidsfuncties
- Als zich bij de start van de brander
(gasvrijgave) geen vlam vormt, dan
wordt na afloop van de veiligheidstijd
van max. 3 seconden de brander
uitgeschakeld, de gasklep sluit.
- Bij uitval van de vlam tijdens de
werking wordt de gastoevoer binnen
één seconde onderbroken en de ver-
brandingsautomaat start de storing-
suitschakeling.
- Bij gebrek aan lucht tijdens de voor-
ventilatie gaat de brander niet in
werking. Er volgt een storingsuitscha-
keling.
- Bij gebrek aan lucht tijdens de werking
is een storingsuitschakeling eveneens
het gevolg.
- Bij gebrek aan gas gaat de brander
niet in werking. Bij gebrek aan gas
tijdens de werking sluit de gasklep en
de brander schakelt uit. Er volgt geen
storingsuitschakeling. Na hernieuwde
opbouw van de gasdruk start de
brander automatisch.
Aanwijzing
Gasverbrandingsplaatsen moeten
volgens de voorbeeld-verbrandingsve-
rordening met een thermisch in werking
tredende afsluiter worden uitgerust.
39
