Description du produit

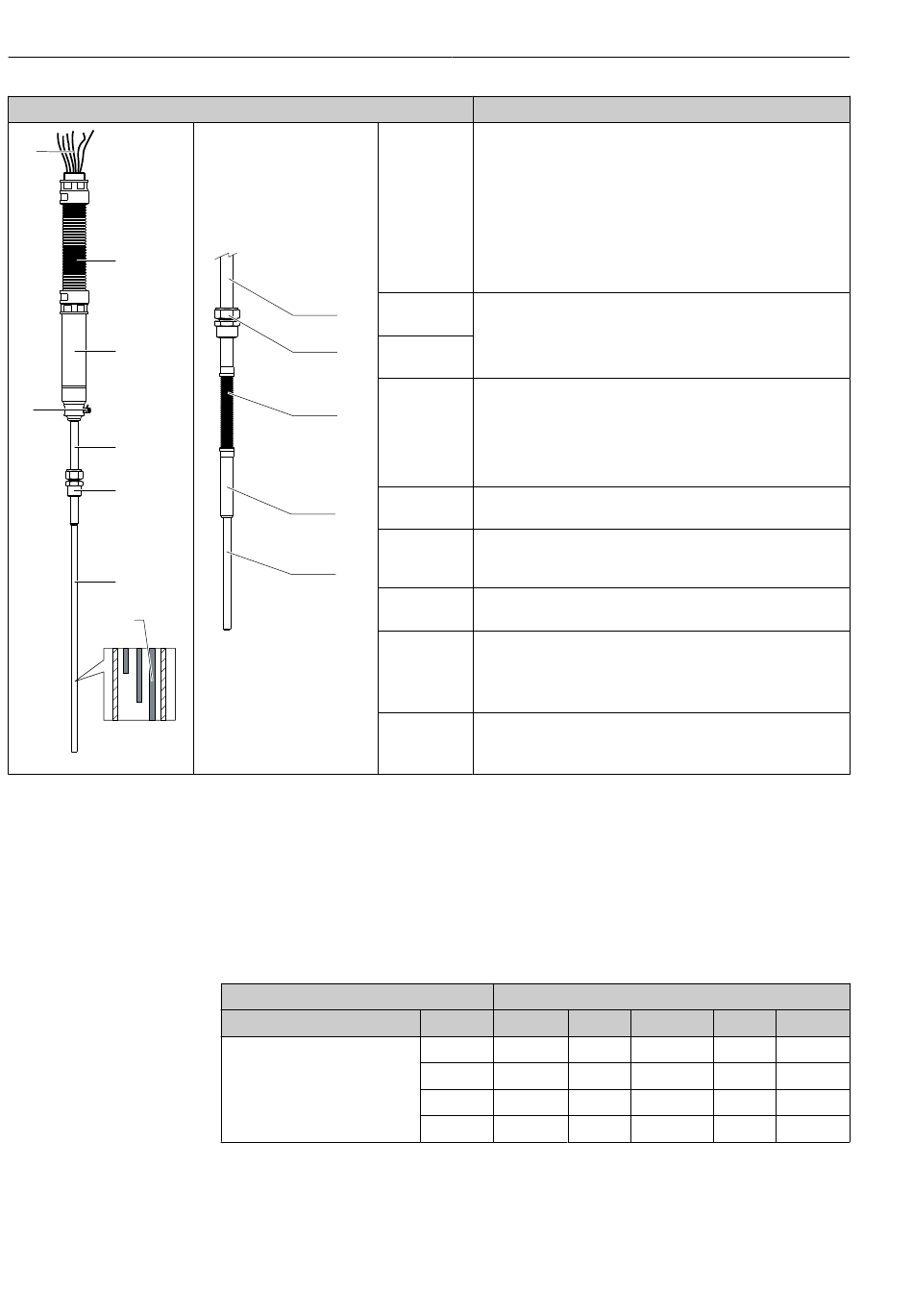

Type d'appareil
6
1
2
7
2a
3
4
5
A0030865
8
1 : Extension
2 : Traversée
2a
principale
2a : Manchon
3
de renfort
3 : Raccord
process
4a
4 : Protecteur
2a
4a : Partie
flexible du
protecteur
4
5 : Inserts de
mesure
6 : Câbles
A0033069
prolongateurs
7 : Borne de
terre
Le capteur de température multipoint modulaire se caractérise par les principales
configurations possibles suivantes :
• Configuration linéaire
• Configuration flexible
3.1.1 Nombre d'inserts
Nombre maximum d' i nserts pour toutes les combinaisons de protecteur et diamètre d' i nsert
Diamètre de l' i nsert en mm (in)
1) Pour cette configuration, la traversée principale doit être conçue spécialement
Description
Conduit flexible destiné à protéger les câbles prolongateurs contre
les polluants et les phénomènes ambiants (comme l' a brasion,
l' h umidité, le sel).
Matériau :
• Polyamide
• Métal (pour version Atex)
• Autres matériaux sur demande
L' i ndice de protection IP68 est garanti par les adaptateurs
sélectionnés.
Utilisée pour sceller et protéger les jonctions électriques et pour
ajuster la longueur d' i mmersion.
Raccord à compression haute pression pour garantir l' é tanchéité
entre le process et l' e nvironnement externe. Pour plusieurs
produits et combinaisons différentes de températures et de
pressions élevées.
Dans le cas d' u ne bride, le raccord process est soudé à la bride
(standard). Autres versions disponibles sur demande.
Tube trempé utilisé comme gainage protecteur pour les éléments
sensibles, inséré dans le process.
Tube trempé fourni sur une partie supérieure flexible (conduit
ondulé) pour permettre l' a ccès à différents chemins dans
l' e nvironnement d' i nstallation.
Inserts de thermocouple mis à la terre ou non et non remplaçable
avec grande précision de mesure, stabilité à long terme et fiabilité.
Pour le raccordement électrique entre les inserts de mesure et la
boîte de jonction.
• PVC blindé
• FEP blindé ou non blindé
Pour mise à la terre électrique des capteurs
Diamètre extérieur du protecteur en mm (in)
3,2 (0,13) 6 (0,24)
0,5 (0,02) 8 28
0,8 (0,03) 3 15
1 (0,04) 2 10
1,5 (0,06) - 6
iTHERM TMS21 MultiSens Slim
6,35 (0,25) 8 (0,31) 9,5 (0,37)
1) 1)
22 46 59
12 24 30
8 18 22
4 8 12
