4.
Vérifier que le raccord à compression a été livré avec tous les joints d' é tanchéité
métalliques nécessaires.
5. Placer l' a ppareil sur le piquage et guider la sonde à travers le raccord à compression.
Éviter toute déformation du protecteur et de la douille de renforcement.
6.
Ajuster la longueur d' i mmersion de la sonde en déplaçant l' e nsemble de mesure le
long du manchon de renfort.
7.
1
1
Maintenir l' e nsemble de mesure et serrer le raccord à compression. S' a ssurer que le
joint est formé sur la douille de renforcement. Si la jauge (1) ne rentre pas dans
l' i nterstice, le raccord est suffisamment serré. Si la jauge rentre dans l' i nterstice,
poursuivre le serrage.
8. Lors du montage dans un protecteur déjà en place, il est recommandé de contrôler
l' i ntérieur du protecteur pour s' a ssurer de l' a bsence d' o bstacle interne avant de
commencer les opérations d' i nsertion de l' a ppareil dans son entièreté. Éviter toute
friction, et notamment la formation d' é tincelles, lors du montage de l' e nsemble de
mesure. Si des accessoires tels que des entretoises et/ou des pièces de centrage sont
fournis, veiller à ne pas les déformer et à conserver la géométrie et la position
d' o rigine.
Procédure de montage

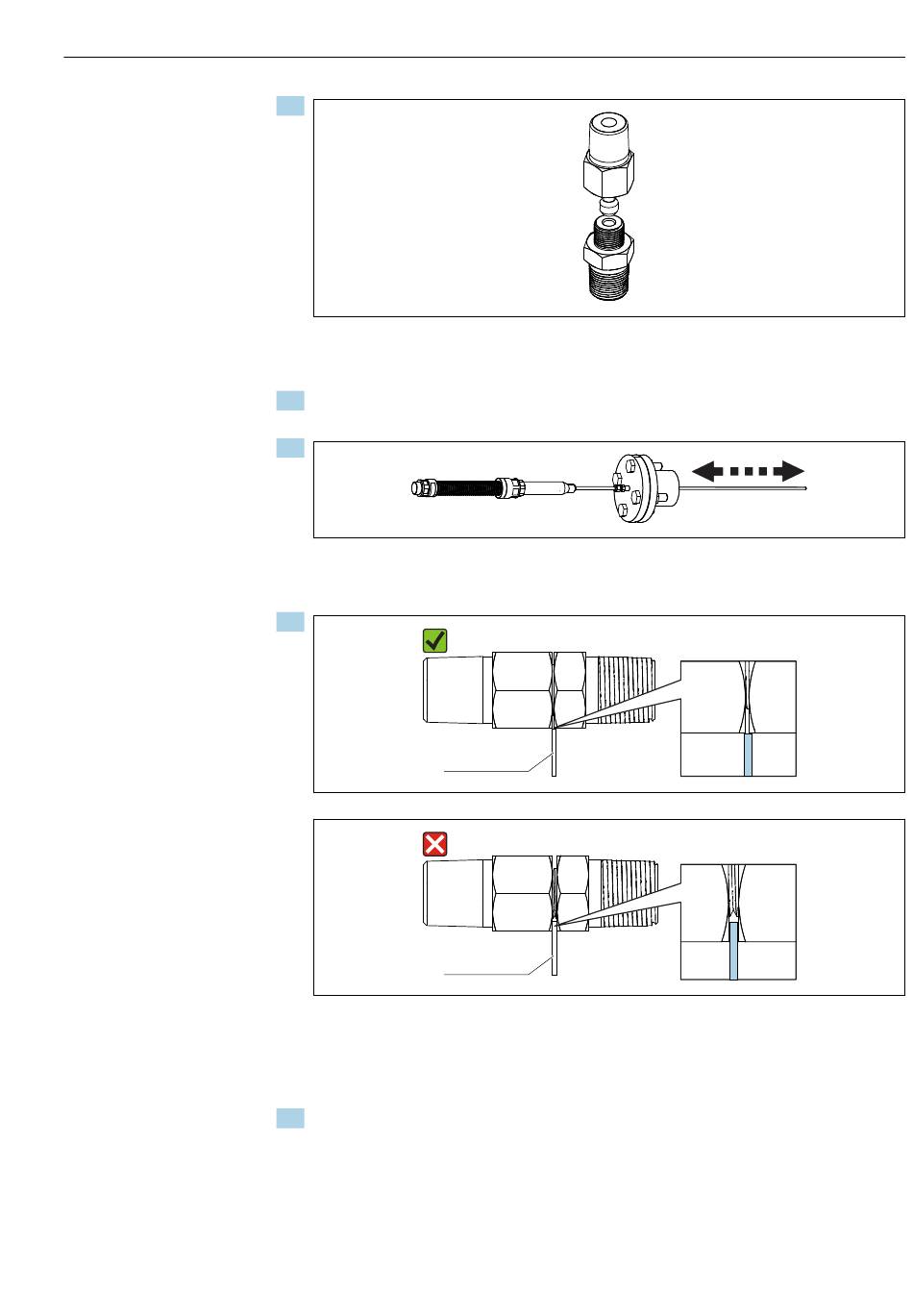

A0033277
A0033278
A0033279
A0033280
