11.5 Procédure de montage
L' e mplacement de montage doit répondre aux exigences listées dans la présente
documentation – comme la température ambiante, la classe de protection, la classe
climatique, etc. Les dimensions des châssis de support ou des supports soudés à la paroi du
réacteur (en général non fournis) ou de tout autre châssis existant dans la zone de
montage.
Il est recommandé d' i nstaller le capteur de température multipoint à la verticale. Si le
montage vertical n' e st pas possible, il faut veiller à ce que le manchon de renfort ne soit pas
soumis à des contraintes de flexion dues à la tension des câbles dans le chemin de câbles.
Lorsque la configuration flexible est commandée, même des décalages qui ne
correspondent pas à l' o rientation de l' a xe longitudinal du capteur de température
multipoint sont autorisés grâce à la partie flexible du protecteur.

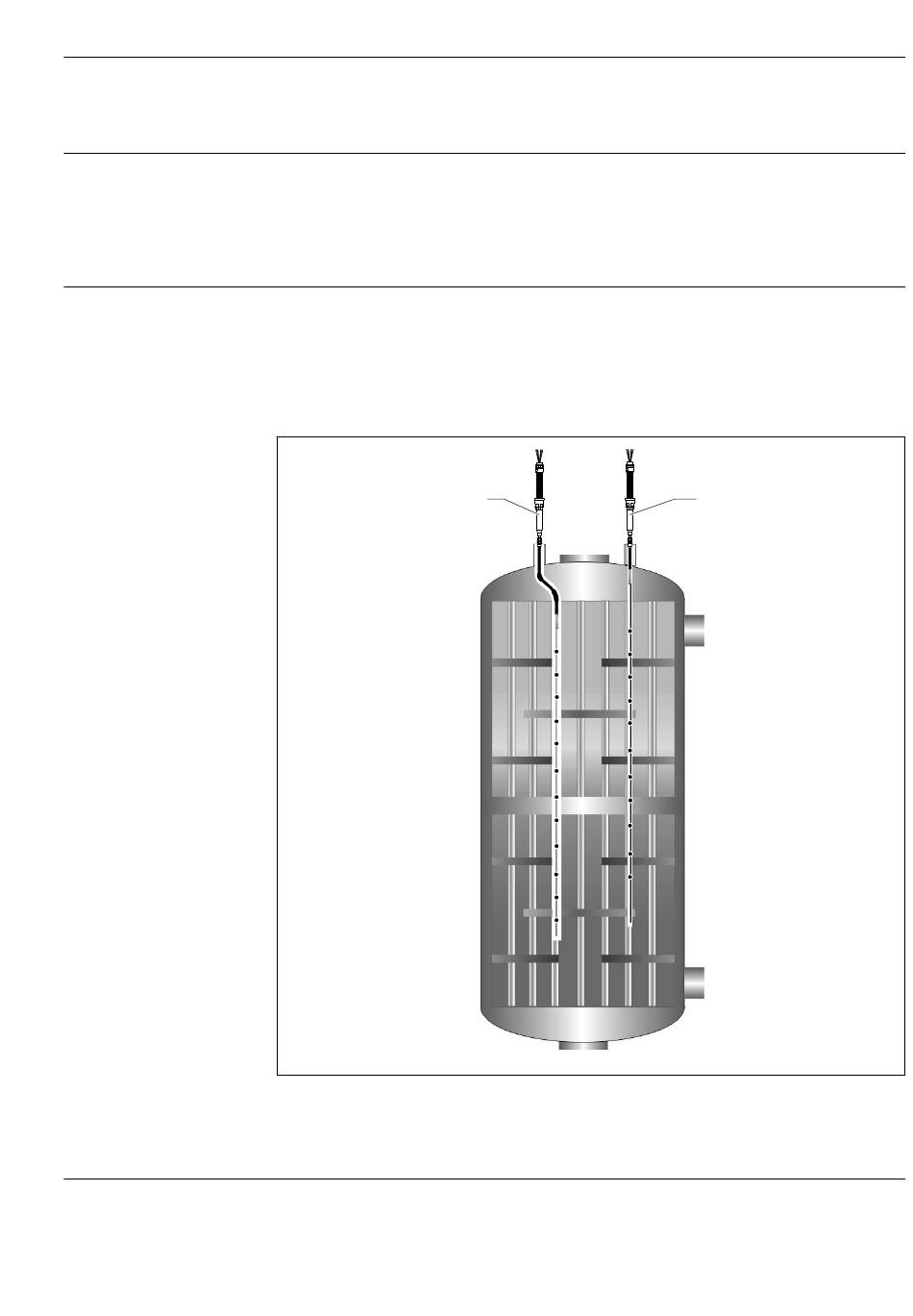

 12 Principales possibilités de configuration
1 Installation verticale avec configuration rigide
2 Installation avec configuration flexible
Le capteur de température multipoint est conçu pour être installé à l' a ide d' u n raccord à
compression, si nécessaire avec une bride, sur une cuve, un réacteur, un réservoir ou
similaire.
2
Caractéristiques techniques
1
A0033848
