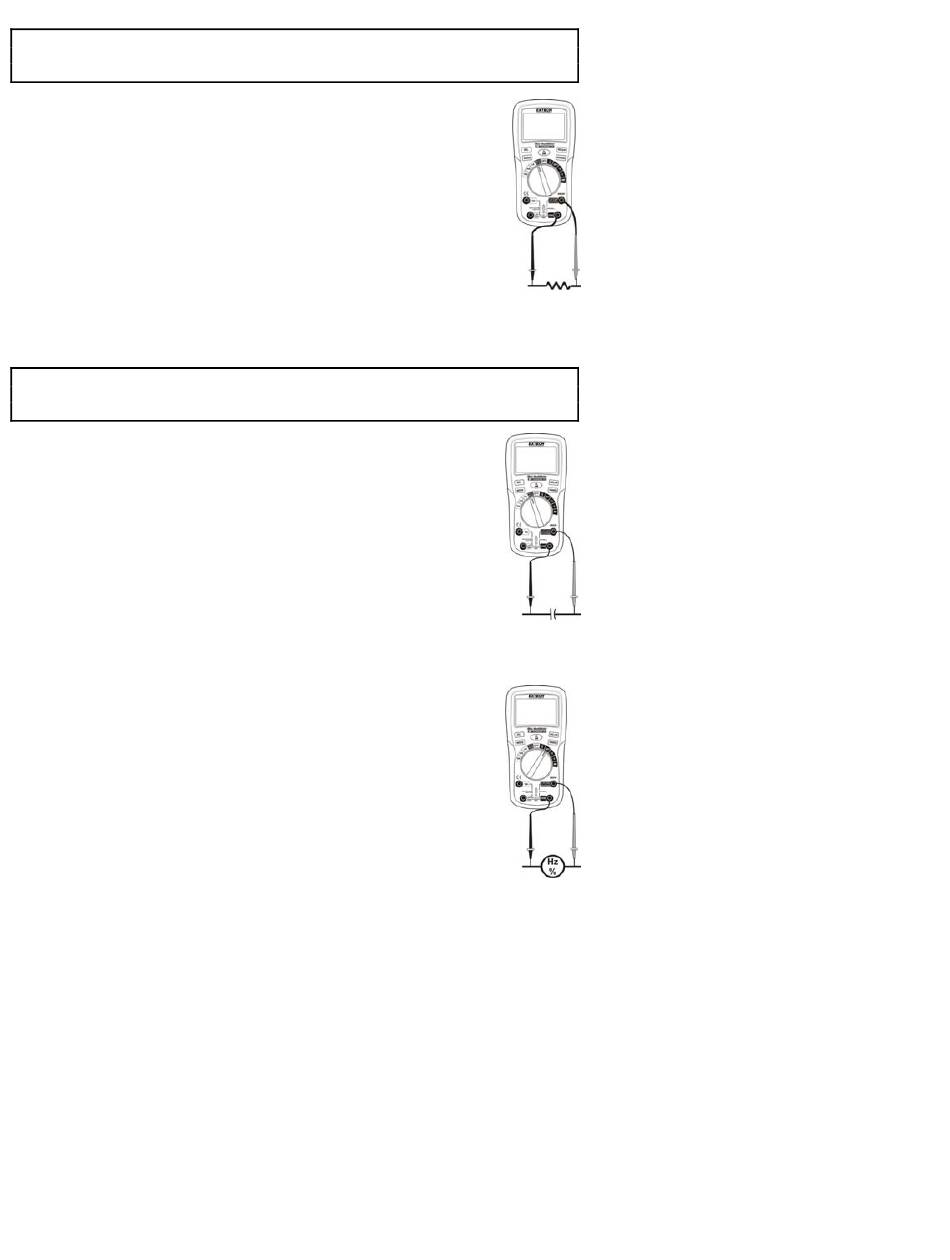

MESURES DE LA RESISTANCE
AVERTISSEMENT: Veillez à couper l'alimentation de l'unité testée et à décharger tous
les condensateurs avant de prendre toute mesure de la résistance, afin d'éviter tout
risque d'électrocution. Retirez la pile et débranchez le cordon d'alimentation.
1. Positionnez le commutateur de fonctions sur Ω.
2. Appuyez sur le bouton MODE pour afficher Ω sur l'écran.
3. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
Insérez la fiche banane du fil d'essai rouge dans la prise positive .
4. Placez les pointes de la sonde d'essai sur l'appareil testé.
5. Lisez la résistance affichée sur l'écran.
MESURES DE LA CAPACITE
AVERTISSEMENT : Veillez à couper l'alimentation de l'unité testée et à décharger tous
les condensateurs avant d'effectuer toute mesure de capacité, afin de prévenir tout
risque d'électrocution. Retirez la pile et débranchez le cordon d'alimentation.
1. Positionnez le commutateur de fonctions sur CAP.
2. Appuyez sur le bouton MODE pour afficher les unités « F » sur l'écran.
3. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
Insérez la fiche banane du fil d'essai rouge dans la prise positive CAP.
4. Placez les pointes de la sonde d'essai sur l'appareil testé.
5. Lisez la capacité affichée sur l'écran.
MESURE DE LA FREQUENCE/DU CYCLE DE SERVICE
1. Positionnez le commutateur de fonctions sur Hz%.
2. Insérez la fiche banane du fil d'essai noir dans la prise négative COM.
3. Insérez la fiche banane du fil d'essai rouge dans la prise positive Hz.
4. Utilisez le bouton MODE pour sélectionner Hz ou % (Cycle de service)
5. Placez les pointes de la sonde d'essai sur l'appareil testé.
6. Lisez la fréquence ou le cycle de service affiché(e) sur l'écran.
7
EX230-EU-FR-V1.2-09/10
