Synchronisation réseau
La supervision de la synchronisation est activée dès lors que le contacteur réseau est fermé et que le
module d'allumage est synchronisé avec la tension entrante. En cas d'échec de la synchronisation,
le message F514 Synchronisation réseau perdue apparaîtra.
La synchronisation du module d'allumage prend généralement 300 ms avant que le système de
commande de courant ne soit prêt.

Inversion de pont

L'inversion du pont s'effectue en changeant la polarité 27.01 Référence du courant à l'aide d'un
convertisseur hexaphasé. Lors de la détection du courant nul, consultez 06.24b13 Mot d'état 1 du
contrôleur de courant. L'inversion du pont commence alors. Il se peut que le nouveau pont « s'allume »
soit lors du même cycle de courant soit lors du suivant, selon le moment.
Vous pouvez retarder le basculement en utilisant le paramètre 27.38 Délai d'inversion. Ce délai démarre
une fois que le courant nul a été détecté. Reportez-vous au paramètre 06.24b13 Mot d'état du système de
commande de courant. Ainsi, le paramètre 27.38 Délai d'inversion correspond à la durée de l'écart de
courant forcé lors du changement de pont. Une fois le délai d'inversion terminé, le système passe au
pont sélectionné sans examen supplémentaire.
Cette fonction peut s'avérer utile lorsque vous travaillez avec de grandes inductances. Par ailleurs, le
temps requis pour modifier le sens du courant peut être plus long lors du passage du mode moteur au
mode de régénération à des tensions élevées du moteur, car la tension du moteur peut être diminuée
avant le passage en mode de régénération. Reportez-vous également au paramètre 27.42 Marge
d'inversion de la tension.
Une fois une commande de changement du sens du courant activée (voir paramètre 27.01 Référence du
courant), le courant opposé doit être atteint avant que le paramètre 27.40 Temporisation courant nul ne
soit écoulé, sinon le variateur se déclenche avec le paramètre F557 Temps d'inversion.
Le réglage des paramètres 27.38 Délai d'inversion et 27.40 Temporisation courant nul dépend de la limite
de courant alternatif :
27.31 M1 Limite de courant
alternatif
≤ 50,00 %
≤ 35,00 %
≤ 20,00 %
≤ 10,00 %

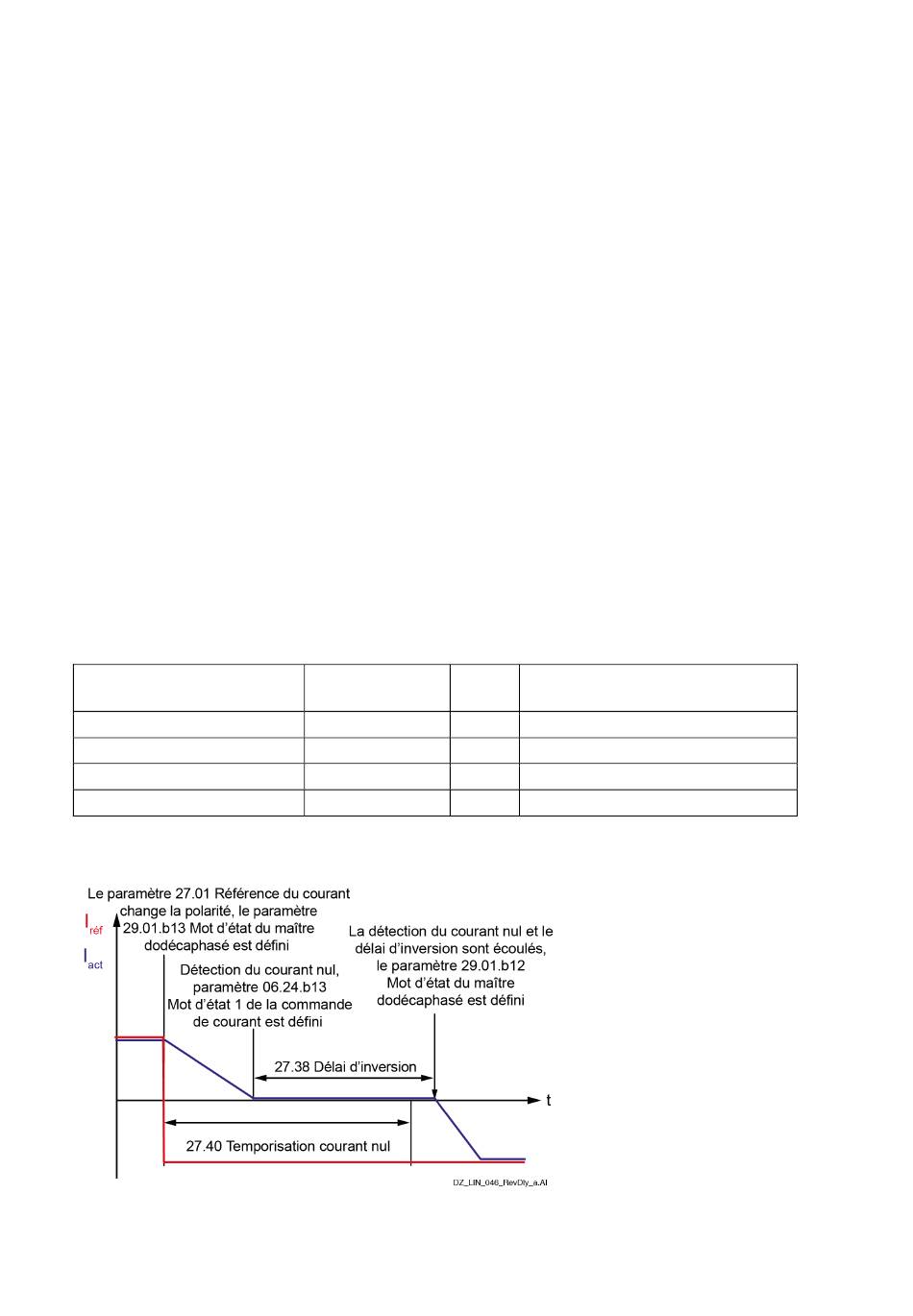

Exemple : Le variateur se déclenche avec le paramètre F557 Temps d'inversion :
27.38 Délai Delta
d'inversion
5,0 ms 15 ms
10,0 ms 25 ms
15,0 ms 35 ms
20,0 ms 50 ms
3ADW000474R0307 DCS880 Firmware manual fr c
27.40 Temporisation courant nul
20 ms
35 ms
50 ms
70 ms
Localisation des défauts
