Manuel de l'opérateur

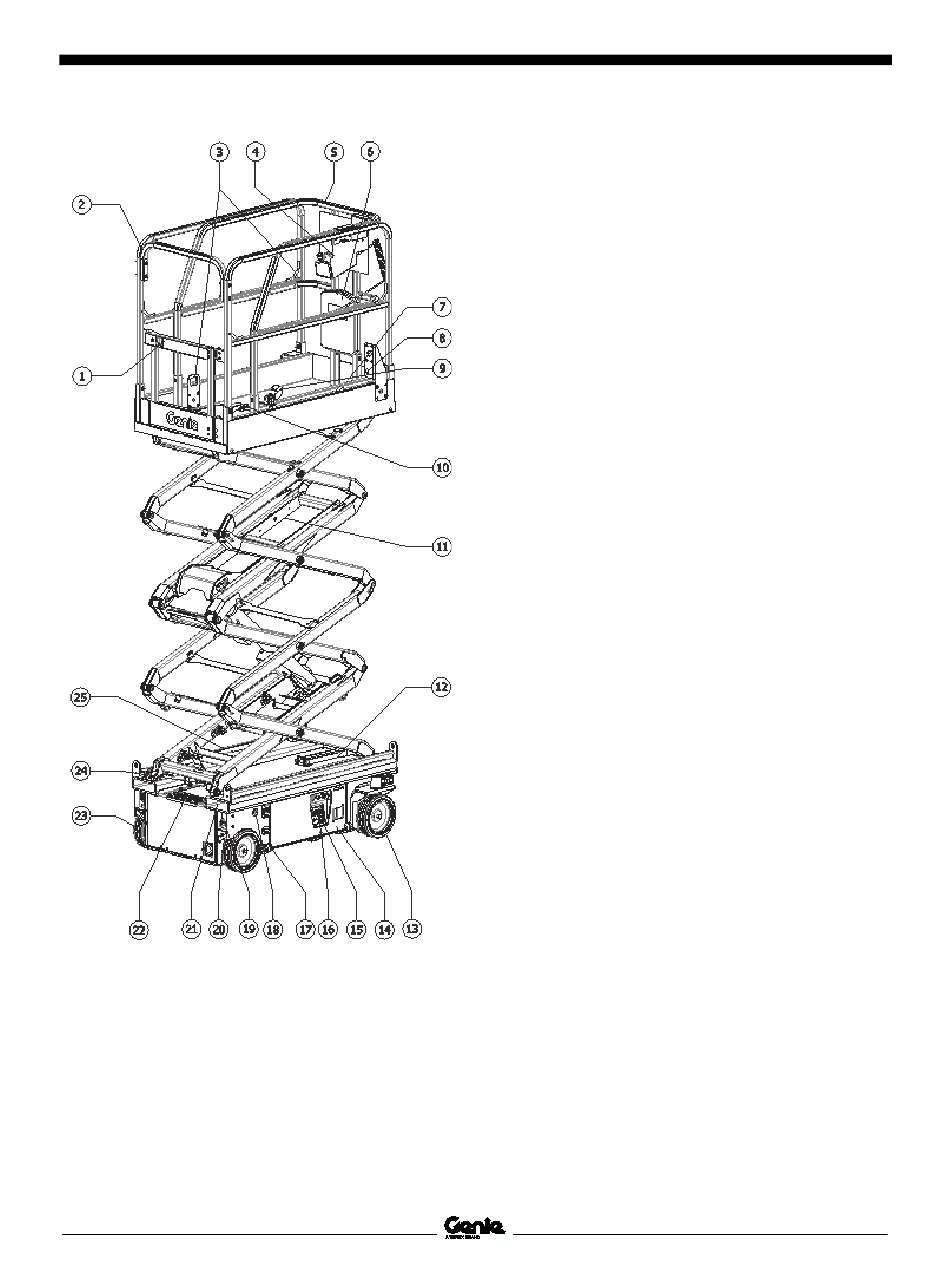

Légende
Lég ende
20
GS
™
-1432m • GS
™
-1932m • GS
Première édition • troisième impression
1
Portillon d'accès de la nacelle
2
Rampes de sécurité de la nacelle
3
Point d'ancrage
4
Commandes de la nacelle
5
Extension de la nacelle
6
Coffret des manuels
7
Interrupteur au pied (le cas échéant)
8
Sortie du disjoncteur différentiel
9
Pédale d'extension de la nacelle
10 Conduite d'air vers la nacelle (en option)
11 Inverseur (en option)
12 Bras de sécurité
13 Roues directrices
14 Alarme de dévers
15 Commandes au sol
16 Écran à cristaux liquides
17 Protection anti-nids de poule
18 Gyrophare
19 Interrupteur de desserrage des freins (côté
hydraulique) (option e-translation)
20 Arrimage de transport
21 Entrée de fourche
22 Échelle d'accès/arrimage de transport
23 Roues non directrices
24 Bouton de descente de secours
25 Chargeur de batterie (du côté batterie de la
machine)
™
-1932m XH
Pièce réf. 1307736FRGT
